Скорость нарастания тока .

И при

.

Таким образом, скорость нарастания тока в момент включения не зависит от активного сопротивления цепи и определяется только питающим напряжением и индуктивностью цепи, . Изменение тока во времени при различных значениях активного сопротивления цепи и  показано на рис.1.

Следует отметить, что, поскольку  и — одинакова для обоих случаев кривая тока  идет выше кривой тока  и, что обеспечивает ускорение срабатывания при . Это же следует из анализа. По мере увеличения сопротивления  установившийся ток  приближается к току, знаменатель у логарифма стремится к нулю, а сам логарифм растет до бесконечно большого значения. Поэтому увеличение активного сопротивления ведет к росту времени трогания . Постоянная времени Т с ростом сопротивления уменьшается, и, следовательно, снижается время трогания, но влияние этого множителя меньше, чем влияние логарифма. Чем меньше активное сопротивление цепи, тем быстрее будет срабатывать электромагнит. Для уменьшения сопротивления R при неизменной индуктивности L необходимо увеличивать сечение обмоточного провода q, что вызывает увеличение окна Q0 и габаритов электромагнита в целом. Мощность, рассеиваемая в виде тепла,  также возрастает, что требует увеличения поверхности охлаждения катушки. Ускорить срабатывание электромагнита при неизменных его габаритах можно с помощью специальных схем форсировки. Для того чтобы добиться эффекта уменьшения сопротивления R при неизменных размерах электромагнита, широко применяется схема форсировки (рис. 1). Введенный в схему добавочный резистор шунтирован размыкающим контактом К1, связанным с якорем электромагнита. После замыкания контакта К2 малое сопротивление обмотки R способствует быстрому нарастанию тока до тока трогания. После начала движения якоря контакт К1 размыкается и в цепь вводится сопротивление, благодаря чему мощность Р, выделяемая в обмотке, ограничивается в соответствии с выражением

Иногда вместо контакта К.1 используется конденсатор С. В первый момент времени незаряженный конденсатор уменьшает падение напряжения на резисторе , благодаря чему обеспечивается форсировка электромагнита. В установившемся режиме ток в цепи ограничивается резистором . Емкость конденсатора, мкФ, рекомендуется брать равной

,

где L — индуктивность обмотки электромагнита, Гн; R — ее активное сопротивление, Ом; — сопротивление добавочного резистора, Ом.

 а)                                                                               б)

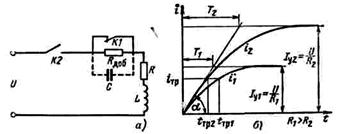

Рис.1. Изменение тока в обмотке при включении. Схема форсировки электромагнита (а); ток в обмотке электромагнита при различных активных сопротивлениях цепи (б).

Рассмотрим влияние питающего напряжения на время трогания. При уменьшении питающего напряжения уменьшается значение  установившегося тока, что ведет к увеличению значения . При  время трогания .

Минимальное напряжение, при котором электромагнит может сработать, . С ростом питающего напряжения время трогания уменьшается в связи с уменьшением  из-за роста. Зависимость  изображена на рис.1. Иногда возникает необходимость ускорить срабатывание уже готового электромагнита, не затрагивая его конструкцию и входящие в нее узлы и детали. Увеличение питающего напряжения без изменения активного сопротивления цепи ведет к ускорению срабатывания, но обмотка электромагнита может сгореть, если при номинальном значении питающего напряжения ее температура близка к предельно допустимой. В этих случаях рекомендуется при повышении питающего напряжения в цепь включать добавочный резистор, сопротивление которого обеспечивает неизменность тока . Ускорение срабатывания происходит за счет уменьшения постоянной времени. Величина           остается неизменной.

На рис.2 показаны зависимости  при различных значениях  и при неизменном установившемся токе электромагнита. Кривые показывают, что чем больше постоянная времени, тем больше время трогания.

Рис.2.Зависимость времени трогания от напряжения питания и зависимости i=f(t) при различных постоянных времени и неизменном значении .

Отметим, что при прочих равных условиях увеличение натяжения противодействующей пружины ведет к росту и .

Для создания электромагнитов замедленного действия применяется короткозамкнутая обмотка. Такая обмотка может иметь всего один виток в виде медной или алюминиевой гильзы, надеваемой на сердечник электромагнита. Электромагнит с короткозамкнутой обмоткой w2 показан на рис. 3.

При включении питающей обмотки и нарастании создаваемого ею магнитного потока в короткозамкнутой обмотке наводится ЭДС. Последняя вызывает ток такого направления, при котором магнитный поток короткозамкнутой обмотки направлен встречно потоку питающей обмотки. Результирующий поток равен разности этих потоков. Скорость нарастания потока в электромагните уменьшается и время трогания увеличивается.

Если принять, что короткозамкнутая обмотка пронизывается тем же потоком, что и питающая (отсутствует рассеяние), то поток нарастает по экспоненте с суммарной постоянной времени :

где  – установившийся поток;  ; — постоянные времени обмоток.

Если пренебречь потоками рассеяния, то индуктивности обмоток согласно равны:

;

При отпущенном якоре  и значение  мало. Суммарная постоянная времени  невелика, и замедление электромагнита при срабатывании получается небольшим.



Рис.3. Электромагнит замедленного действия, изменение тока в обмотках электромагнита при отключении

При отключении электромагнита можно считать, что ток  в питающей обмотке практически мгновенно спадает до нуля из-за быстрого нарастания сопротивления дугового промежутка в отключающем аппарате К (рис. 3).

Поскольку магнитный поток в системе мгновенно не может измениться, в короткозамкнутой обмотке возникает ток

.

Спадание магнитного потока определяется процессом затухания этого тока. При спадании потока в короткозамкнутой обмотке наводится ЭДС и возникает ток, направленный так, что поток, создаваемый обмоткой , препятствует уменьшению потока в системе. Замедленное спадание потока создает выдержку времени при отпускании.

Для короткозамкнутой обмотки и ненасыщенной магнитной системе можно записать

,

Решив уравнение, получим



где  — начальное значение тока в короткозамкнутой обмотке (при t=0);  — индуктивность короткозамкнутой обмотки при притянутом якоре. Очевидно, что . Умножив обе части на получим

где—установившийся магнитный поток при включенной питающей обмотке.

Рабочий зазор при притянутом якоре в десятки и даже, в сотни раз меньше, чем при отпущенном. Поэтому постоянная времени при притянутом якоре  и замедление времени трогания при отпускании может достигать 10 с, тогда как задержка времени трогания при срабатывании составляет доли секунды.

После затухания тока i2 в цепи устанавливается остаточный магнитный поток, определяемый кривой размагничивания материала магнитопровода и воздушным зазором . Возможны случаи, когда остаточный магнитный поток создает силу притяжения большую, чем сила, развиваемая пружиной. Происходит так называемое залипание якоря, когда якорь остается в притянутом положении после отключения питающей обмотки. Для устранения залипания на торце сердечника или якоря устанавливается тонкая немагнитная прокладка. Наличие этой прокладки обеспечивает фиксированный достаточно малый конечный зазор, что приводит к снижению остаточного магнитного потока и устранению залипания.

В электромагнитах для реле времени магнитная система при притянутом положении якоря сильно насыщена. В этом случае справедливо уравнение

Решив уравнение относительно , получим

,

где  — магнитный поток, при котором усилие пружины равно электромагнитной силе;  — начальное значение потока.

Выдержка времени при отпускании при прочих равных условиях определяется начальным потоком Фу уравнения. Этот поток определяется кривой намагничивания магнитной системы в замкнутом состоянии. Поскольку напряжение и ток в обмотке пропорциональны, зависимость повторяет в другом масштабе зависимость . Если система при номинальном напряжении не насыщена, то поток Фу сильно зависит от питающего напряжения. При этом выдержка времени также зависит от напряжения обмотки. Для независимости выдержки времени от питающего напряжения магнитная цепь электромагнитов делается сильно насыщенной. На рис.4 представлена кривая намагничивания магнитной системы . В зоне насыщения колебания питающего напряжения на  ведут к незначительному изменению установившегося потока и колебанию времени отпускания в пределах от до . Вся рабочая зона лежит в области напряжений выше . При работе в ненасыщенной зоне  даже небольшие колебания питающего напряжения приводят к значительному изменению потока Фу и выдержки времени на отпускание.

 В разнообразных схемах автоматики, в которых используются электромагниты, напряжение на их питающие обмотки может подаваться кратковременно. В этом случае для стабильности выдержки времени при отпускании необходимо, чтобы длительность приложения питающего напряжения была достаточна для достижения потоком установившегося значения.

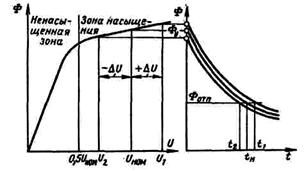

Рис.4. Характеристика намагничивания магнитной системы и зависимость времени отпускания от напряжения питания

Это время называется временем подготовки или зарядки. Если длительность приложения напряжения меньше этого времени, то выдержка времени уменьшается. Время зарядки зависит от габаритов реле и составляет около 1 с.

На выдержку времени электромагнита влияет температура короткозамкнутой обмотки. Согласно

.

Здесь t — время отпускания;  — температура нагретой короткозамкнутой обмотки.

Заводы-изготовители гарантируют работу таких электромагнитов в диапазоне температур от -– 40 до +60 °С. Если температура короткозамкнутой обмотки равна окружающей, то при указанном изменении температуры сопротивление, а следовательно, и выдержка времени изменятся почти в 1,5 раза. В среднем можно считать, что изменение температуры на каждые 10 °С ведет к изменению времени выдержки на 4 %. Зависимость выдержки времени от температуры является одним из основных недостатков электромагнитов с короткозамкнутой обмоткой.

Динамика и время срабатывания электромагнитов

а) Время срабатывания. До сих пор мы рассматривали только статические характеристики электромагнитов, когда в их обмотке проходит неизменный ток, причем якорь либо неподвижен, либо якорь движется, но ток в обмотке не меняется по своему действующему значению, поскольку электромагнит имеет последовательную обмотку. В таком режиме работают тормозные и удерживающие электромагниты. В большинстве электромагнитов процесс имеет динамический характер. В этом случае после включения обмотки электромагнита происходит нарастание потока в магнитной цепи до тех нор, пока сила, развиваемая электромагнитом, не станет равна противодействующей силе. По достижении указанного равенства якорь начинает двигаться. При этом ток и поток меняются по весьма сложному закону, определяемому параметрами электромагнита и противодействующей силой. После того как якорь придет в свое конечное положение, ток и поток в электромагните будут продолжать изменяться до тех пор, пока не достигнут установившегося значения.

Рассмотрим более подробно все эти три стадии для электромагнита постоянного тока с параллельной обмоткой. Первая стадия — с момента подачи напряжения до начала трогания якоря. Начиная с момента включения обмотки и до момента начала движения якоря напряжение источника уравновешивается активным падением напряжения и противо– э. д. с. в катушке:

Так как в начальном положении якоря рабочий зазор имеет относительно большое значение, магнитная цепь может считаться ненасыщенной, а индуктивность обмотки— постоянной величиной. Поскольку потокосцепление  уравнение можно преобразовать:

(5.4)

Решение этого уравнения относительно тока, как известно, имеет вид:

(5.5)

гдеустановившееся значение тока;

постоянная времени цепи.

Величина тока, при котором начинается движение якоря, называется током трогания /Тр, а время нарастания тока от нуля до /Тр — временем трогания £Тр.

Для момента трогания можно записать в виде

(5.6)

Решив относительно времени трогания, получим:

(5.7)

Таким образом, во-первых, время трогания пропорционально постоянной времени T, и, во-вторых, по мере приближения время трогания начинает быстро расти. Как только начинается движение якоря, зазор уменьшается и индуктивность увеличивается, поскольку Так как при движении якоря индуктивность изменяется, то примет вид:

(5.8)

При движении якоряпоэтому величина тока

 начинают уменьшаться, поскольку сумма всех падений напряжения равна неизменному значению напряжения источника U. Зависимость тока от времени показана на рис. 5.1. Чем больше скорость движения якоря, тем больше спад тока. В точке b якорь достиг своего крайнего положения и уменьшение тока прекратилось. После остановки якоря ток будет увеличиваться до тех пор, пока не достигнет установившегося значения причем постоянная времени будет больше, чем, поскольку конечный зазор б меньше, чем начальный зазор б„. Так как в притянутом положении якоря рабочий зазор мал, то возможно насыщение магнитной системы, и закон нарастания тока будет отличаться от экспоненциального, что необходимо учитывать при расчете времени установления потока.

Рис. 5.1. Зависимость тока от времени

Имеется целый ряд методов расчета процессов в электромагните при движении якоря. Как показано на рис. 5.1, в динамике начало движения имеет место при токе. При движении якоря ток вначале еще немного нарастает, а затем падает до величины, меньшей тока трогания. Таким образом, в процессе движения якоря, когда зазор меняется от начального до конечного значения, величина тока в обмотке значительно меньше установившегося значения. Поскольку при движении якоря во всех точках его пути ток в обмотке меньше установившегося значения, то и сила, развиваемая электромагнитом, в динамике значительно меньше, чем в статике при . С этим необходимо считаться при согласовании силы тяги электромагнита и противодействующих сил.
