Учебное пособие: Электрические аппараты

Для надежного гашения дуги, образующейся при отключении, между неподвижным и подвижным контактами необходимо создавать определенное расстояние. В реальных аппаратах это расстояние выбирается с запасом.

Расстояние между неподвижным и подвижным контактами в полностью отключенном положении аппарата называется раствором контактовВ зависимости от конструкции крепления контактов меняется число контактных точек соприкосновения и стабильность контакта.

Контакт, имеющий возможность свободно устанавливаться на поверхности, имеет максимальное число точек касания. Такой контакт называется самоустанавливающимся. Пример такого контакта дан на рис. 12.1. Неподвижные контакты 1 и подвижный мостиковый контакт 2 в месте касания имеют сферические (или цилиндрические) напайки 3, выполненные из серебра или металлокерамики. Нажатие контактов создается пружиной 4. После касания контактов скоба 5, связанная с якорем электромагнита, продолжает свое движение вверх на величину, равную вжиму (провалу) контакта 6.

Применительно к рис.12.1 провалом (вжимом) контакта называется расстояние, на которое переместится подвижный контакт, если убрать неподвижный контакт. В контактах рис.12.1 пленка окисла не стирается, поэтому медь нельзя использовать в этой конструкции.

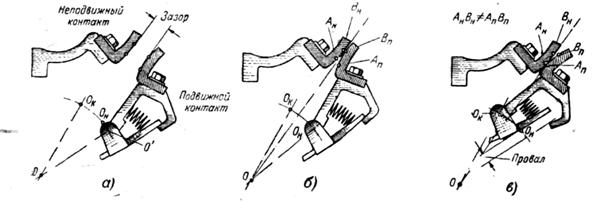

На рис.12.1 показана пальцевая система с перекатыванием, широко применяемая в контакторах с медными контактами. Контактный рычаг 4 связывается с якорем электромагнита. При включении центр О перемещается по дуге с радиусом 02Ох(1). Касание пальцев 1 и 2 происходит в точке В. При дальнейшем перемещении точка касания переходит в А. Перекатывание контакта 2 по контакту 1 происходит с небольшим проскальзыванием. При этом пленка окисла на контактах стирается. При включении контактов, из-за шероховатости на поверхности касания появляется дополнительная вибрация контактов. Поэтому величина проскальзывания должна быть небольшой. При отключении дуга загорается между точками В-В, что спасает от оплавления точки А-А, в которых контакты касаются во включенном положении. Таким образом удается разделить контакт на две части: в одной происходит гашение дуги, в другой ток проводится длительно. Поскольку для контактов непосредственный контроль провала контактов б затруднен, о величине провала судят по зазору, образующемуся между рычагом и контактной скобой.

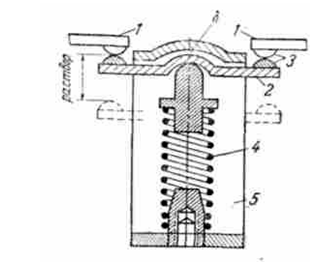

Рис. 12.1. Конструкции коммутирующих контактов:

а – перекатывающиеся; б – мостиковые; в – сдвоенные

Во всех без исключения аппаратах имеется вжим (провал) контактов, который обеспечивает необходимое нажатие контактов. Вследствие обгорания и износа контактов в процессе эксплуатации вжим уменьшается, что приводит к уменьшению силы нажатия и росту переходного сопротивления контактов. Поэтому в эксплуатации вжим контактов должен обязательно контролироваться и находиться в пределах, требуемых заводом-изготовителем. Особенно это относится к аппаратам, работающим в режиме частых включений и отключений (контакторы), где износ контактов особенно интенсивен. В торцевом мостиковом контакте вжим обычно составляет 3-5 мм. В мощных выключателях высокого напряжения он увеличивается до 8-10 мм.

При больших номинальных токах (более 2 000 А) применяется сдвоенная контактная система (рис.12.1, а). Аппарат имеет главные контакты 1 – 1' и дугогасительные 2 – 2'.

Тело главных контактов выполняется из меди, а поверхности их соприкосновения – из серебра, нанесенного электролитически (слой 20 мк) или в виде припаянных серебряных пластинок.

Тело дугогасительного контакта выполняется из меди. Наконечники дугогасительных контактов выполняются из дугостойкого материала вольфрама или металлокерамики.

Ввиду того, что сопротивление цепи главных контактов значительно меньше, чем дугогасительных, 75-80% длительного тока проходит через главные контакты, имеющие малое переходное сопротивление.

При отключении вначале расходятся главные контакты и весь ток цепи перебрасывается в дугогасительные. Контакты 2 – 2' расходятся в тот момент, когда расстояния между главными контактами достаточно, чтобы выдержать наибольшее напряжение, возникающее в процессе гашения дуги на дугогасительных контактах.

При включении таких контактов вначале замыкаются дугогасительные контакты, а затем главные, что обеспечивает отсутствие дуги и оплавление на серебряных поверхностях главных контактов. Ввиду громоздкости это решение применяется только при очень больших токах в автоматах и выключателях высокого напряжения.

Во всех остальных случаях стремятся подобрать соответствующий контактный материал и обойтись одноконтактной системой.

Для предотвращения вибраций контактов контактная пружина создает предварительное нажатие, равное примерно половине конечной силы нажатия. Большое влияние на вибрацию оказывают жесткость крепления неподвижного контакта и стойкость к вибрациям всего контактора в целом.

Основным параметром контактора является номинальный ток, который определяет величину (размеры) контактора. Так, контактор II величины имеет ток 100 А, III – 150 А и т.д.

Номинальным током контактора называется ток прерывисто-продолжительного режима работы. При этом режиме работы контактор находится во включенном состоянии не более 8 ч. По истечении этого промежутка аппарат должен быть несколько раз включен и отключен (для зачистки контактов от окиси меди). После этого аппарат снова включается.

Если контактор располагается в шкафу, то номинальный ток понижается примерно на 10% из-за ухудшающихся условий охлаждения.

В продолжительном режиме работы, когда длительность времени непрерывного включения превышает 8 ч, допустимый ток контактора снижается примерно на 20%. В таком режиме из-за окисления медных контактов растет переходное сопротивление, что может привести к повышению температуры выше допустимой величины.

Согласно рекомендациям завода допустимый ток повторно-кратко-временного режима для контактора КПВ-600 определяется по формуле

,

где , а п – число включений в час.

Необходимо отметить, что если при отключении в повторно-кратковременном режиме длительно горит дуга (отключается большая индуктивная нагрузка), то температура контактов может резко увеличиться за счет подогрева контактов дугой. В этом случае нагрев контактов в продолжительном режиме работы может быть меньше, чем в повторно-кратковременном режиме.

Как правило, контактная система имеет один полюс.

б) Дугогасительная система. В контакторах постоянного тока наибольшее распространение получили устройства с электромагнитным дутьем. Как указывалось, при взаимодействии магнитного поля с дугой возникает электродинамическая сила, перемещающая дугу с большой скоростью.

Электрическая дуга является газообразным проводником тока. На этот проводник, так же как на металлический, действует магнитное поле, создавая силу, пропорциональную индукции поля и току в дуге. Магнитное поле, действуя на дугу, увеличивает ее длину и перемещает элементы дуги в пространстве с большой скоростью.

Поперечное перемещение элементов дуги создает интенсивное охлаждение, что приводит к повышению градиента напряжения на столбе дуги.

При движении дуги в среде газа с большой скоростью возникает расслоение дуги на отдельные параллельные волокна. Чем длиннее дуга, тем сильнее происходит расслоение дуги.

С целью создания эффективного охлаждения дуга с помощью магнитного поля втягивается в узкую щель между стенками из дугостойкого материала с высокой теплопроводностью (диаметр дуги больше ширины щели). Из-за увеличения теплоотдачи стенкам щели градиент в столбе дуги при наличии узкой щели значительно выше, чем у дуги, свободно перемещающейся между электродами. Это дает возможность сократить необходимую для гашения длину дуги и время гашения.

Для улучшения охлаждения дуги ее загоняют в щель из дугостойкого материала с высокой теплопроводностью.

На рис.12.2 изображена зависимость раствора контактов, при котором происходит гашение дуги, от величины тока и напряженности магнитного поля для контактора одного типа. При всех значениях напряженности поля Н кривые имеют один и тот же характер: при токе 5-7 А кривая достигает максимума, после чего с ростом тока необходимый раствор падает и при токе 200 А все кривые сливаются. Такой ход кривых объясняется следующими явлениями. Электродинамическая сила, действующая на единицу длины дуги, равна

,

где  – ток; В – индукция магнитного поля.

Рассмотрим случай, когда H = 0 (кривая 1). При малом значении тока в дуге величина электродинамической силы получается столь незначительной, что она не оказывает никакого влияния на процесс гашения. Условия, необходимые для гашения, создаются за счет механического растяжения дуги подвижным контактом. Чем больше величина отключаемого тока, тем большая энергия должна быть рассеяна в дуге. При этом условия гашения дуги наступают при большей ее длине.

При токе более 7 А на дугу действует электродинамическая сила, возникающая как за счет магнитного поля подводящих проводников, так и за счет конфигурации самой дуги (грубо можно представить, что дуга имеет форму части окружности). Эти силы являются решающими для гашения дуги. Чем больше ток в цепи, тем больше электродинамическая сила, растягивающая дугу. В результате при токе 200 А для гашения дуги достаточно иметь раствор контактов около 1,5 мм. Фактически при таком токе, как только контакты разойдутся, возникающие электродинамические силы выталкивают дугу из межконтактного зазора и перемещают со скоростью несколько десятков метров в секунду. При этом длина дуги, при которой она гаснет, достигает 10 мм и более. Наличие внешнего магнитного поля способствует резкому сокращению раствора контактов в области малых токов и незначительно сказывается на процессе гашения при токах 100 А и выше. Оптимальной напряженностью является H = 55 А/см. Дальнейшее увеличение напряженности мало влияет на процесс гашения, но требует большей мощности для создания магнитного поля, что связано с увеличением затрат меди на катушку.

Хотя при токах выше 100 А применение магнитного дутья кажется излишним (рис.12.2), во всех контакторах на токи 100 А и выше такая система обязательно применяется. Дело в том, что наличие внешнего магнитного поля способствует быстрому перемещению опорных точек дуги на контактах, перегоняя ее на дугогасительные электроды – рога и тем самым уменьшая оплавление контактов. Для каждого значения тока имеется свое оптимальное значение поля. При напряженности, большей оптимальной, наступает усиленный износ контактов за счет того, что жидкометаллический контактный мостик, образующийся в стадии размыкания контактов, уносится и распыляется сильным магнитным полем.

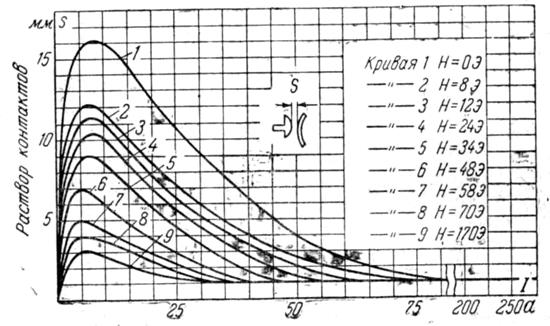

Рис. 12.2. Зависимость раствора контактов от тока дуги

Величина напряжения отключаемой цепи утяжеляет процесс гашения дуги только в области малых токов до 30 А. В области с токами выше 100 А, когда решающую роль играют электродинамические силы, величина питающего напряжения практически не влияет на раствор контактов. Раствор контактов обычно берется 10-17 мм и определяется условиями гашения малого тока.

Характер нагрузки отключаемой цепи также оказывает влияние только при малых токах в области, где гашение дуги происходит за счет механического растяжения дуги. В области больших токов следует опасаться больших перенапряжений и повторных пробоев из-за резкого снижения тока к нулю при сильном магнитном поле.

В зависимости от способа создания магнитного поля различают системы с последовательным (сериесным) включением дугогасительной катушки и с параллельным (шунтовым) включением катушки и системы с постоянным магнитом.

В случае применения сериесной катушки она обтекается током, проходящим в отключаемой цепи. Если пренебречь магнитным сопротивлением стали, то можно считать, что индукция пропорциональна отключаемому току. Тогда выражение для силы, действующей на дугу, можно преобразовать к виду.

Таким образом, сила, действующая на единицу длины дуги, пропорциональна квадрату тока.

Как было показано ранее, наиболее важно иметь необходимую величину магнитного поля для дутья в области малых токов. Сериесная система обладает как раз тем недостатком, что в этой области токов не создает необходимой напряженности магнитного поля. В результате гашение дуги получается малоэффективным.

Согласно опытным данным ток, надежно отключаемый контакторами с сериесным дутьем, составляет 20-25% номинального тока аппарата.

Для надежного и быстрого гашения дуги в области малых токов применяются контакторы на небольшой ток (блок-контакторы) со сменными дугогасительными катушками. Эти катушки имеют номинальный ток 1,5-40 А. При малом отключаемом токе катушка имеет большое число витков, благодаря чему создается необходимое магнитное поле для гашения дуги за малое время.

Достоинства системы с сериесной катушкой таковы.

1. Система хорошо работает в области токов свыше 100 А. При этих токах магнитное поле быстро сдувает дугу с рабочих поверхностей контактов и обеспечивает малый их износ.

 2. Работа системы не зависит от направления тока. При изменении направления тока меняет знак и магнитное поле. Сила, действующая на дугу, не изменяет своего направления.

3. Поскольку через катушку проходит номинальный ток контактора, она выполняется из провода большого сечения. Такая катушка механически прочна и не боится ударов, возникающих при работе контактора. Падение напряжения на катушке составляет доли вольта. Поэтому к изоляции катушки не предъявляются высокие требования.

Наряду с достоинствами эта система имеет и ряд недостатков.

1.  Плохое гашение дуги при малых токах (5-7 А).

2.  Большая затрата меди на катушку.

3.  Подогрев контактов за счет тепла, выделяемого дугогасительной катушкой.

Несмотря на эти недостатки, система с сериесной катушкой благодаря высокой надежности при гашении номинальных и больших токов получила преимущественное распространение.

В параллельной (шунтовой) системе катушка, создающая магнитное поле, подключается к независимому источнику питания. Напряженность магнитного поля, создаваемая системой, постоянна и не зависит от отключаемого тока.

Сила, действующая на дугу, пропорциональна отключаемому току.

На рис. 2.5 изображена эта зависимость для случая, когда н.с. сериесной обмотки при номинальном токе равна н.с. шунтовой. При токах от 0 до  сила, действующая на дугу, при шунтовой катушке получается большей, чем при сериесной, – прямая F2. Это позволяет резко снизить длительность горения дуги в области малых токов. При токах больших  сила, действующая на дугу, при сериесной катушке больше, чем при шунтовой. Однако для гашения это не имеет существенного значения, так как решающими являются силы, возникающие в самом контуре дуги.

Зависимость времени гашения дуги от тока для шунтовой обмотки приведена на рис. 2.5 (кривая 3).

Поскольку в области малых токов шунтовая катушка действует более эффективно, чем сериесная, при одной и той же длительности горения дуги требуется меньшая н.с., что дает экономию. Однако шунтовые катушки имеют и ряд крупных недостатков.

1. Направление электродинамической силы, действующей на дугу, зависит от полярности тока. При изменении направления тока дуга меняет направление своего движения. Контактор не может работать при перемене полярности тока.

2. Поскольку к катушке прикладывается напряжение источника питания, изоляция должна быть рассчитана на это напряжение. Катушка выполняется из тонкого провода. При ударах и вибрациях возможны повреждение изоляции провода и выход из строя катушки. Близость дуги к такой катушке делает ее работу ненадежной.

3. При коротких замыканиях возможна посадка напряжения па источнике, питающем катушки. В результате процесс гашения дуги идет неэффективно.

В связи с указанными недостатками системы с шунтовой обмоткой в настоящее время применяются только в случаях, когда необходимо отключать небольшие токи от 5 до 10 А. В аппаратах на большие силы тока эта система не применяется.

Система с постоянным магнитом по существу мало отличается по своей характеристике от системы с шунтовой обмоткой. Магнитное поле создается за счет постоянного магнита.

По сравнению с системами, где поле создается обмотками, постоянный магнит имеет ряд преимуществ.

1. Нет затрат энергии на создание магнитного поля.

2. Резко сокращается расход меди на контактор.

3. Отсутствует подогрев контактов от катушки, как это имеет место в системе с сериесной обмоткой.

4. По сравнению с шунтовой системой, система с постоянным магнитом обладает высокой надежностью и хорошо работает при любых токах. Применение постоянного магнита позволяет сократить длительность горения дуги при малых токах. В силу своих преимуществ эта система, очевидно, в дальнейшем будет широко использоваться.

Магнитное поле, действующее на дугу, создает силу, которая перемещает дугу в дугогасительную камеру. Назначение камеры – локализовать область, занятую раскаленными газами дуги, препятствовать перекрытию между соседними полюсами. При соприкосновении дуги со стенками камеры происходит интенсивное охлаждение дуги, что приводит к подъему вольтамперной характеристики и успешному гашению.

Асбоцементные камеры, применявшиеся в течение длительного времени, обладают тем недостатком, что под действием высокой температуры дуги на поверхности стенок образуются проводящие мостики. В результате возможно возникновение стабильной дуги, которая горит в местах, где образовались эти проводящие мостики.

а                                   б

Рис. 12.3. Дугогасительная камера с прямой и зигзагообразной щелью

Наиболее совершенной является лабиринтно-щелевая камера. Под действием магнитного поля дуга загоняется в суживающуюся зигзагообразную щель (рис. 2.6, б). Благодаря увеличению длины дуги и хорошему тепловому контакту дуги со стенками камеры происходит ее эффективное гашение. По сравнению с обычной продольной щелью (рис. 2.6, а) зигзагообразная щель уменьшает количество выброшенных из камеры раскаленных газов и, следовательно, зону выхлопа.

в) Электромагнитная система. В контакторах с приводом на постоянном токе преимущественное распространение получили электромагниты клапанного типа.

С целью повышения механической износоустойчивости в современных контакторах применяется вращение якоря на призме. Выбранная компоновка электромагнита и контактной системы, применение специальной пружины, прижимающей якорь к призме, позволили повысить износоустойчивость узла вращения до 20-106. В случае применения подшипникового соединения якоря и магнитопровода при износе подшипника возникают люфты, нарушающие нормальную работу аппарата.

При включении электромагнит преодолевает действие силы возвратной и контактной пружин. Тяговая характеристика электромагнита должна во всех точках идти выше характеристики противодействующих пружин при минимальном допустимом напряжении на катушке () и нагретой катушке. Включение должно происходить при постоянно нарастающей скорости. Не должно быть замедления в момент замыкания главных контактов.

В противодействующей характеристике наиболее тяжелым моментом является преодоление силы в момент касания главных контактов. Наибольшее напряжение на катушке не должно превышать 110% , так как при большем напряжении увеличивается износ из-за усиления ударов якоря, а температура катушки может превысить допустимую величину.

Следует отметить, что с целью уменьшения намагничивающей силы катушки, а следовательно, и потребляемой ею мощности рабочий ход якоря выбирается небольшим, порядка 8-10 мм. В связи с тем, что для надежного гашения дуги при малых токах требуется раствор контактов 17-20 мм, расстояние точки касания подвижного контакта от оси вращения подвижной системы берется в 1,5-2 раза больше, чем расстояние от оси полюса до оси вращения.

Для сокращения габаритов контактора и уменьшения потребляемой мощности применяется форсировка. Контактор снабжается размыкающим контактом и экономическим (форсировочным) сопротивлением. Поскольку процесс включения длится кратковременно, то в обмотке можно допустить высокую плотность тока. В результате при малом габарите катушки удается получить большое значение намагничивающей силы. С точки зрения работы схем автоматики весьма важной характеристикой является собственное время включения контактора. Собственное время при включении состоит из времени нарастания потока до значения потока трогания и времени движения якоря. Большая часть времени тратится на нарастание потока. Для контакторов на ток 100 А собственное время составляет 0,14 сек, а для контакторов на ток 600 А оно увеличивается до 0,37 сек.
