Учебное пособие: Электрические аппараты

Электроны разгоняются в поле, образованном отрицательным объемным зарядом и анодом. Энергия, приобретенная электронами, отдается аноду. Благодаря большой энергии электронов анод нагревается до очень высокой температуры, которая, как правило, выше температуры катода. Мощный поток электронов выбивает из анода электроны, которые также участвуют в создании отрицательного объемного заряда.

Высокая температура анода и околоанодная область не оказывают существенного влияния на возникновение и условия существования дугового разряда. Роль анода сводится к приему электронного потока из дугового столба.

Для дуги большого тока околоанодное падение напряжения столь мало, что им можно пренебречь.

Распределение напряжения, напряженности электрического поля (градиента) и производной, пропорциональной объемному заряду а в дуге, представлено на рис.8.1.

Падение напряжения у катода составляет 10—20 В и зависит от материала катода и свойств газа, в котором горит дуга. Околокатодное падение напряжения несколько меньше потенциала ионизации газа из-за наличия около катода его паров, у которых потенциал ионизации значительно ниже.

Околоанодное падение напряжения составляет 5—10 В. При больших токах околоанодное напряжение уменьшается, в то время как околокатодное напряжение остается постоянным.

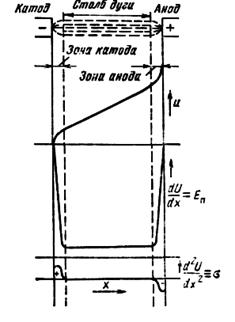

Рис. 8.1. Распределение напряжения, напряженности электрического поля и объемных зарядов в электрической дуге

В некоторых аппаратах низкого напряжения длина дуги невелика. Падение напряжения на столбе дуги мало по сравнению с суммой падения напряжения у катода и анода. Такие дуги называются короткими. Условия гашения короткой дуги в значительной степени определяются процессами, происходящими у электродов, и условиями их охлаждения.

В аппаратах высокого напряжения падение напряжения на столбе дуги значительно больше околоэлектродных, и последними можно пренебречь. Условия существования таких дуг, называемых длинными, определяются процессами в столбе дуги.

Физические особенности дугового разряда при высокой плотности газовой среды

Явление прохождения электрического тока через газ, называемое газовым разрядом, может наблюдаться практически при любых значениях тока. На рис. 8.2 изображена вольтамперная характеристика последовательных стадий газового разряда в воздухе при атмосферных условиях.

При несамостоятельном разряде (зона О — В) ток поддерживается за счет внешних ионизаторов (космические лучи, рентгеновские лучи и др.); при самостоятельном разряде (зона В — Е) носители электричества возникают в газоразрядном канале непосредственно за счет ионизирующих факторов, присущих газоразрядному каналу.

Между точками О — А зависимость и = / (t) следует закону степени трех вторых.

В стадии «насыщения» (А — В) все заряды, содержащиеся в промежутке, достигают электродов. Но так как никакой дополнительной ионизации здесь не возникает, то значительное увеличение напряжения не ведет к существенному изменению тока.

За точкой В напряжение становится достаточным для возникновения ударной ионизации (под действием сил электрического поля), начинается самостоятельная форма разряда.

Участок В — С соответствует стадии пробоя, или «таунсендовской» стадии (по имени Таунсенда, разработавшего математическую теорию этой стадии).

Наиболее характерные признаки стадии пробоя: ударная ионизация, незначительные пространственные заряды, лавинообразный процесс образования электронов (и ионов). При больших расстояниях между электродами и достаточно высокой плотности газа таунсендовская стадия может перейти в так называемую стримерную стадию пробоя.

Когда мощность источника становится достаточно большой, способной вызвать в цепи токи порядка мА, стадия пробоя переходит в стадию тлеющего разряда (С — D). Для тлеющего разряда характерна ударная ионизация, но уже в условиях резко неравномерного поля, когда основное падение напряжения приходится на слой у катода. Основной столб разряда в данном случае представляет собой как бы проводник тока, убыль электронов в котором восполняется за счет столкновения наиболее «быстрых» электронов с атомами газа. Для тлеющего разряда также характерно постоянство произведения давления газа на длину околокатодного слоя.
При достаточно большом токе тлеющий разряд переходит в дуговой (переходная стадия D — Е).

Рис. 8.2. Вольтамперная характеристика газового разряда

Дуговой разряд в газовой среде относительно высокой плотности (при атмосферном и более высоком давлении) обладает следующими характерными чертами:

1) ясно очерчена граница между дуговым столбом и окружающей средой;

2)  высокая плотность тока в дуговом столбе (десятки — сотни А/мм2);

3)  высокая температура газа внутри дугового столба, достигающая 5000 –10000° К и более высоких значений. В этих условиях преобладает термическая ионизация газа (см. ниже). При нормальных условиях дуговая стадия разряда (и термическая ионизация) в воздухе практически прекращаются при температурах около 3000° К;

4)  высокая плотность тока на катоде и малое падение напряжения у катода.

Одно время полагали, что характерной особенностью дуги является высокая температура катода, однако теперь уже совершенно ясно, что дуговой разряд на металлических электродах может существовать практически и при холодном катоде. На рис. 2. 2 приведено изображение дугового столба между металлическими контактами и показано распределение напряжения вдоль него. Как можно видеть, падение напряжения на дуге складывается из трех слагаемых: катодного падения напряжения; падения напряжения в дуговом столбе и анодного падения напряжения.

Общее напряжение на дуге

При условии однородности дугового столба последний член — напряжение на дуговом столбе — может быть представлен как произведение напряженности электрического поля Е на длину канала дуги.

Катодное падение сосредоточено на очень небольшом участке дуги, непосредственно примыкающем к катоду (около 0,001 мм при нормальном атмосферном давлении). Оно составляет величину порядка 10 –20 В, следовательно, средняя напряженность электрического поля у катода достигает величины    порядка 105 В/см и выше. При таких напряженностях выход электронов с поверхности катода может осуществляться в значительной степени за счет автоэлектронной эмиссии. Если материал катода таков, что температура его кипения может превысить 2500° К, то эмиссия электронов с поверхности катода может происходить и за счет термических процессов (термоэлектронная эмиссия). При этих условиях выход электронов с катода обеспечивается и при более низких падениях напряжения у катода. В этом случае катодное падение является не прямой причиной выхода электронов с катода, как при автоэлектронной эмиссии, а косвенной, обеспечивающей выделение около катода необходимой энергии для подогрева катода.

Возможно и совместное существование термической и автоэлектронной эмиссии при нагретом катоде.

Дуга может существовать между металлическими электродами и при холодном катоде. В этом случае имеет место в основном автоэлектронная эмиссия.

Рис. 8.3. Распределение напряжения по длине электрической дуги

Возможен и такой механизм выхода электронов с катода, когда за счет высокой удельной плотности энергии в области околокатодного пространства возникает высокая степень термической ионизации газа. При этом электроны уходят в зону Дуговой плазмы, а положительные ионы, падая на катод, забирают электроны из катода, образуя нейтральные атомы. Таким образом создается электрический ток в цепи. Вполне вероятно, что при холодном катоде имеет место совместное действие автоэлектронной эмиссии и эмиссии за счет термической ионизации в околокатодном пространстве. Следовательно, каким бы ни был механизм освобождения электронов с катода, при всех условиях у катода должна совершаться работа, т. е. выделяться энергия, что и обеспечивается благодаря катодному падению напряжения.

Анодное падение напряжения имеет место в области, непосредственно примыкающей к аноду. Оно не является необходимым условием существования дугового разряда, так как задача анода относительно пассивная — принимать идущий к нему из зоны плазмы дуги электронный поток. Повышение же напряженности электрического поля у анода является следствием образования у анода пространственного отрицательного заряда из-за недостатка ионов у анода. Анод в дуговом разряде не излучает положительные ионы. Ионы же, возникающие в дуговом столбе, хотя и с небольшой скоростью, движутся к катоду, таким образом непосредственно у поверхности анода образуется преобладание отрицательных зарядов и создается условие для анодного скачка напряжения (анодного падения напряжения). Величина анодного падения напряжения зависит от температуры анода, рода металла и пр. Пришедшие из столба дуги электроны, нейтрализуясь на аноде, освобождают «работу выхода», затраченную ранее на выход электронов из катода. Часто температура анода бывает даже выше, чем температура катода.

Падение напряжения в дуговом столбе UCT представляет собой произведение напряженности электрического поля Е на длину столба l. Произведение напряженности электрического поля на ток в дуге определяет мощность, подводимую к дуговому столбу из сети на единицу его длины W = Ei.

При установившемся состоянии эта мощность равна мощности, рассеиваемой дугой в окружающее пространство Р, т. е. Р = W.

Рассеивание энергии дуговым столбом идет посредством излучения, теплопроводности и конвекции. При различных условиях гашения дуги в отключающих аппаратах может преобладать тот или иной вид теплоотдачи. Это зависит от величины тока, среды, в которой образуется дуга (различные газы или жидкости), давления, состояния среды (неподвижная или движущаяся) и пр.

Величина напряженности электрического поля в дуговом столбе также существенно зависит от условий, в которых горит дуга, и свойств дугогасящей среды. На практике наблюдается колебание напряженности электрического поля в пределах 10 – 200 В/см. Меньшая цифра относится к открытым дугам в воздухе при относительно больших токах, а большая — к дугам, находящимся в потоке газов или паров жидкости, когда отбор тепла от дугового столба делается особо интенсивным.

 В дуговом разряде с изменением тока меняются радиус дугового столба, температура газа и плотность ионизации. В результате часто получается падающая вольтамперная характеристика, т. е. напряженность электрического поля в дуговом столбе уменьшается с ростом тока, как показано на рис. 8.4 (кривая 1).

Можно получить зависимость между напряженностью электрического поля и током в дуговом столбе. Мощность, поглощаемая дугой, в стационарном состоянии полностью отдается в окружающее пространство. Эту мощность дуга отдает не только с поверхности, как это имеет место у твердого тела, но и всем своим объемом.

Но иногда можно наблюдать, что Е остается постоянной величиной, не зависящей от тока. Это может иметь место когда плотность зарядов в дуговом канале остается величиной постоянной, не зависящей от тока. Такое состояние получается в том случае, когда сечение дуги пропорционально току, текущему через нее. Постоянство напряжения на дуге наблюдается при гашении дуги переменного тока в выключателях, т.е. в условиях интенсивной деионизации дугового канала. Отсюда можно заключить, что в таких дугах сечение канала возрастает пропорционально току и плотность тока сохраняется постоянной.

Рис. 8.4. Вольтамперные характеристики электрической дуги:

Рассмотренные зависимости относятся к статическим вольтамперным характеристикам. Однако при быстром изменении тока в дуге напряжение на ней может довольно существенно отличаться от того, которое имеет место при установившемся значении. Это происходит вследствие того, что процессы в дуговом канале обладают инерционностью и для их установления требуется некоторое время.

Рассмотрим рис. 8.4, а, на котором показано семейство вольт-амперных характеристик для различных скоростей убывания тока. Кривая 1 — это статическая вольтамперная характеристика, относящаяся к открытой дуге в воздухе. Если от значения i = I ток убывает с различными скоростями, то чем выше скорость спада тока, тем ниже проходит вольтамперная характеристика. Это происходит потому, что при снижении тока такие параметры дуги, как сечение дуги, температура газа и степень ионизации, не успевают быстро измениться и приобрести значения, соответствующие меньшему значению тока при установившемся режиме. В результате напряжение на дуговом столбе может существенно отличаться от значений, определяемых статической характеристикой. Эта серия характеристик при резких скоростях спада тока носит название динамических вольтамперных характеристик.

При бесконечно высокой скорости спада тока к нулю активное падение напряжения на дуге изменяется по прямой 2, так как при очень быстром уменьшении тока в цепи физические свойства канала не успевают сколько-нибудь измениться, т. е. сопротивление канала остается неизменным и, следовательно, напряжение на дуге будет падать прямо пропорционально току. Этот крайний предел — падающая к нулю прямая — практически не достижим. Обычно те динамические характеристики, которые получаются в аппаратах отключения при спаде тока, имеют всегда возрастающий характер. Особенно большое отступление от статической характеристики при спаде тока наблюдается в области малых токов, т. е. при подходе тока к нулю (непосредственно перед гашением дуги), что способствует ограничению перенапряжений на выключателе и элементах цепи.

Динамическая характеристика дуги лежит в общем ниже статической, если она соответствует условиям спадания тока от некоторого сравнительно большего значения к меньшему. В другом случае, когда ток цепи не уменьшается, а, наоборот, возрастает независимо от сопротивления дуги, динамическая характеристика дуги в принципе может лежать выше ее статической характеристики.

На рис. 8.4, б представлена динамическая характеристика дуги синусоидального тока. Ее ветви 1 и 2 относятся к первой половине полупериода, когда ток нарастает во времени, а ветви 3 и 4 — ко второй полуволне, когда ток уменьшается.

Вид статических (и динамических) характеристик определяется многими условиями, в том числе и способом гашения дуги.

Гашение электрических дуг в цепях постоянного тока

При размыкании контактов аппарата, находящегося в цепи постоянного тока, возникает дуговой разряд. Для гашения возникающей дуги постоянного тока обычно стремятся повысить напряжение на дуге (и ее сопротивление) или путем растяжения дуги, или путем повышения напряженности электрического поля в дуговом столбе, а большей частью — одновременно и тем и другим путями.

Это достигается применением специальных дугогасительных камер в выключающих аппаратах, задача которых состоит в том, чтобы обеспечивать быстрое растяжение дуги и повышение напряжения на ней, с одной стороны, а с другой — ограничивать распространение порождаемого ею пламени и раскаленных газов в приемлемом объеме пространства.

Казалось бы, что идеальным выключателем постоянного тока будет тот, сопротивление межконтактного промежутка в котором может мгновенно возрастать от нуля до бесконечности. Тогда мгновенно прекращалось бы протекание тока по цепи. Однако для реальных цепей постоянного тока, которые всегда содержат индуктивность L, такой выключатель не пригоден. Дело в том, что запасенная в индуктивной цепи электромагнитная энергия должна куда-то израсходоваться в процессе отключения цепи. Она может уйти, например, на заряд емкости С (рис. 8.5), параллельной дуговому промежутку, и существенно повысить напряжение на ней.

В пределе максимально возможное перенапряжение на емкости определится из равенства энергии:

(8.1)

Для примера возьмем реальные величины:

Тогда

Естественно, что такие большие перенапряжения для низковольтных установок недопустимы. Электрическую цепь следует отключать так, чтобы перенапряжения не превышали тех величин, которые может выдержать без пробоя электрическая изоляция. Такие условия выполняются в рационально сконструированных выключателях с электрической дугой, при гашении которой большая часть электромагнитной энергии цепи превращается в тепловую и рассеивается столбом дуги в окружающую среду. В результате энергия, запасаемая в емкости, и перенапряжения на емкости снижаются. В этом отношении электрическая дуга играет, очевидно, положительную роль.

Рис.8.5.Цепь постоянного тока с электрической дугой.

Для того чтобы уяснить условие угасания дуги в цепи постоянного тока, необходимо сначала выяснить условия стабильного ее горения,        На рис. 8.6 показана статическая вольтамперная характеристика дуги Там же приведены величина напряжения источника                     UИ и вольтамперная характеристика сопротивления цепи

На рис. 8.5 была изображена электрическая цепь постоянного тока с дугой. Принципиально во всех реальных схемах присутствует емкость С (емкости между токоведущими проводами, проводами и землей и т. д.). Но обычно в процессе горения дуги D через С протекают относительно небольшие токи в сравнении с основным током цепи i, и влияние С обычно не учитывается. Это влияние становится заметным в конце процесса гашения дуги, когда ток i приближается к нулевому значению, а напряжение на дуговом промежутке резко возрастает. При таком допущении общее уравнение баланса напряжений для цепи с дугой будет выглядеть следующим образом:

 (8.2)

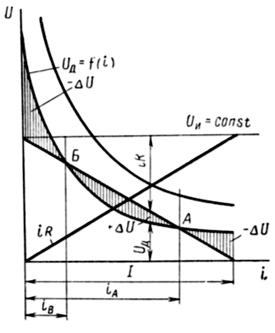

Рис.8.6. Графическая интерпретация условия гашения дуги постоянного тока

В установившемся состоянии при

(8.3)

Для удобства анализа вместо прямой проведем реостатную или внешнюю характеристику . Это будет прямая (рис. 8.6), исходящая из точки на оси ординат и пересекающая ось абсцисс в точке

где         установившийся ток в цепи при замкнутом выключателе В, т. е. при UR = 0.

Нетрудно видеть, что прямая пересекает вольтамперную характеристику дуги "         в точках А и Б. В них соблюдается уравнение (8.3). Однако подлинно устойчивое состояние обеспечивается в точке А, так как при меньшем токе мы должны написать

а при токе, большем, чем в точке

В рассматриваемом контуре (см. рис.8.5) величина бU может компенсироваться только за счет э. д. с. самоиндукции (см. соотношение 8.2), т. е.  При этом слева от точки А, а следовательно, и, должны быть положительными. Справа же от точки А , следовательно, и, должны быть отрицательными. Это возможно только в том случае, когда слева от точки А ток возрастает, а справа — убывает. В точке Б это условие равновесия не обеспечивается, так как справа от нее ток возрастает (переходит в точку А), а слева - убывает (дуга угасает), точка Б характеризует собой неустойчивое равновесие.
