Раздел 1. Основы теории электрических аппаратов

Лекция № 1

Электрический аппарат — это электротехническое устройство, которое используется для включения и отключения электрических цепей, контроля, измерения, защиты, управления и регулирования установок, предназначенных для передачи, преобразования, распределения и потребления электроэнергии.

Под электрическими аппаратами понимается широкий круг всевозможных устройств, применяемых в быту, промышленности и энергетике.

В настоящем курсе лекций рассматриваются основы теории, конструкция и эксплуатационные характеристики аппаратов, которые применяются в электрических системах, схемах электроснабжения промышленных предприятий и при автоматизации производственных процессов и электропривода.

Для изучения курса электрических аппаратов можно рекомендовать следующую литературу:

Основная литература.

1.Алиев И.И., Абрамов М.Б. Электрические аппараты.

Справочник-М: радио софт, 2004.

2.Чунихин А.А. Электрические аппараты. – М.: Энергоатомиздат,CD-ROM, 2005

3. Родштейн Л.А.Электрические аппараты. – М.: Энергоатомиздат, CD-ROM, 2005.

4. Розанов Ю.К. и др. Электрические и электронные аппараты. -М,: Информэлектро,2001

5. Буткевич Г. В. и др. Задачник по электрическим аппаратам. М., Высш. школа,1977

6. Буль Б.К. и др.Основы теории электрических аппаратов. Под ред. Г. В. Буткевича. Учеб. пособие для электротехнич. специальностей вузов. М., «Высшая школа», 1970. 600 с. с илл.

Дополнительная литература.

7. Гольдберг О.Д. и др. Переходные процессы в электрических машинах и аппаратах, вопросы их проектирования. М,: Высшая школа, 2001.

8. Сахаров П.В. Проектирование электрических аппаратов.–М,:Энергия, 1971

Дается краткая характеристика каждого издания с рекомендациями по использованию.

Классификация электрических аппаратов может быть проведена по ряду признаков: назначению (основной выполняемой функции), области применения, принципу действия, роду тока, исполнению защиты от воздействий окружающей среды, конструктивным особенностям и др. Основной является классификация по назначению, которая предусматривает разделение электрических аппаратов на следующие большие группы.

1. Коммутационные аппараты распределительных устройств, служащие для включения и отключения электрических цепей. К этой группе относятся рубильники, пакетные выключатели, выключатели нагрузки, выключатели высокого напряжения, разъединители, отделители, короткозамыкатели, автоматические выключатели, предохранители. Для аппаратов этой группы характерно относительно редкое их включение и отключение. Могут быть и случаи, когда такие аппараты довольно часто включаются и отключаются (например, выключатели высокого напряжения в цепях питания электрических печей).

2.Ограничивающие аппараты, предназначенные для ограничения токов короткого замыкания (реакторы) и перенапряжений (разрядники). Режимы короткого замыкания и перенапряжений являются аварийными, и эти аппараты редко подвергаются наибольшим нагрузкам.

3.Пускорегулирующие аппараты, предназначенные для пуска, регулирования частоты вращения, напряжения и тока электрических машин или каких-либо других потребителей электрической энергии. К этой группе относятся контроллеры, командоконтроллеры, контакторы, пускатели, резисторы и реостаты. Для аппаратов этой группы характерны частые включения и отключения, число которых достигает 3600 в час и более.

4.Аппараты для контроля заданных электрических или неэлектрических параметров. К этой группе относятся реле и датчики. Для реле характерно плавное изменение входной (контролируемой) величины, вызывающее скачкообразное изменение выходного сигнала. Выходной сигнал обычно воздействует на схему автоматики. В датчиках непрерывное изменение входной величины преобразуется в изменение какой-либо электрической величины, являющейся выходной. Это изменение выходной величины может быть как плавным (измерительные датчики), так и скачкообразным (реле-датчики). С помощью датчиков могут контролироваться как электрические, так и неэлектрические величины.

5.Аппараты для измерений. С помощью этих аппаратов цепи первичной коммутации (главного тока) изолируются от цепей измерительных и защитных приборов, а измеряемая величина приобретает стандартное значение, удобное для измерений. К ним относятся трансформаторы тока, напряжения, емкостные делители напряжения.

6.Электрические регуляторы. Предназначены для регулирования заданного параметра по определенному закону. В частности, такие аппараты служат для поддержания на неизменном уровне напряжения, тока, температуры, частоты вращения и других величин

Разделение аппаратов по областям применения более условно. Аппараты для электрических систем и электроснабжения объединяют в группу аппаратов распределительных устройств низкого и высокого напряжения. Аппараты, применяющиеся в схемах автоматического управления электроприводами и для автоматизации производственных процессов.

По номинальному напряжению электрические аппараты разделяются на две группы: аппараты низкого напряжения (с номинальным напряжением до 1000 В) и высокого напряжения (с номинальным напряжением более 1000 В).

Защитные оболочки электрических аппаратов. Для предотвращения соприкосновения обслуживающего персонала с токоведущими или подвижными частями и исключения попадания в аппараты инородных тел устанавливаются специальные защитные оболочки. Согласно ГОСТ 14254—80 защитные свойства оболочки обозначаются буквами IP и двумя цифрами. Первая цифра обозначает степень защиты от прикосновения персонала к опасным деталям аппарата, вторая характеризует защиту от попадания внутрь аппарата инородных предметов и жидкостей. Ниже приводятся защитные свойства некоторых исполнений по ГОСТ 14254—80.

IР00. Открытое исполнение. Защита персонала от соприкосновения с токоведущими или подвижными частями отсутствует. Инородные тела могут попадать внутрь аппарата.

IP20. Защищенное исполнение. Оболочка таких аппаратов предохраняет от случайного прикосновения к токоведущим или подвижным частям или от проникновения внутрь аппарата посторонних предметов. Оболочка должна препятствовать соприкосновению с деталями аппарата металлического щупа (диаметр 12, длина 80 мм), шарик диаметром 12 мм не должен проникать внутрь аппарата.

IP22. В дополнение к свойствам исполнения IP20 оболочка защищает от вредного воздействия капель жидкости, падающих на стенку оболочки, наклоненную к вертикали под углом в пределах 15°.

IP23. В дополнение к свойствам исполнения IP20 оболочка защищает от дождя, падающего под углом 60° к вертикали.

IP40. Оболочка защищает аппарат от попадания внутрь него мелких предметов диаметром более 1 мм.

IP42. В дополнение к свойствам исполнения IP40 оболочка защищает от воздействия капель жидкости (так же как IP22).

IP44. В дополнение к свойствам исполнения 1Р40 оболочка защищает от воздействия брызг жидкости, падающих под любым углом.

IP50. Оболочка аппарата защищает от вредного воздействия пыли (допускается попадание внутрь небольшого количества пыли, не нарушающего нормальной работы аппарата).

IP60. Пылезащищенное исполнение. Оболочка полностью препятствует попаданию пыли.

IP65. Пылеводозащищенное исполнение. В дополнение к свойствам исполнения IР60 оболочка защищает от воздействия струи воды, направленной под любым углом к ее поверхности.

IP66. Пылеводонепроницаемое исполнение. В дополнение к свойствам исполнения IP60 оболочка обеспечивает полную защиту от попадания воды внутрь аппарата при воздействии струи под любым углом к поверхности (морское исполнение).

IP67. Герметичное исполнение. В дополнение к свойствам исполнений IP60 оболочка обеспечивает полную герметичность аппарата.

Воздействия механических и климатических факторов на электрические аппараты в условиях эксплуатации регламентируются действующими стандартами (ГОСТ 15150—69 и 15543—70). Под климатическими факторами внешней среды понимаются температура и влажность окружающего аппарат воздуха, давление воздуха (высота над уровнем моря), солнечное излучение, дождь, ветер, пыль (в том числе и снежная), солевой туман, иней, гидростатическое давление воды, действие плесневых грибков, содержание в воздухе коррозионно-активных агентов. Нормальные значения климатических факторов внешней среды, принятые для использования в технике, соответствуют данной географической зоне с учетом места размещения аппарата. В технической документации на электрический аппарат всегда оговариваются значения климатических факторов, в пределах которых обеспечивается нормальная эксплуатация изделий. Эти значения принято называть номинальными. Различают также рабочие и предельные значения факторов. Значения климатических факторов, при которых обеспечивается сохранение номинальных параметров и гарантированный срок службы аппаратов, называются рабочими. Значения климатических факторов: а) при которых сохраняется работоспособность аппарата при допустимых отклонениях точности и номинальных параметров, б) после прекращения действия которых точность и номинальные параметры аппарата восстанавливаются, принято называть предельными рабочими.

С точки зрения воздействия климатических факторов поверхность земного шара делится на ряд макроклиматических районов. Каждый макроклиматический район характеризуется однородностью географических факторов и количественных показателей климатических факторов на своей территории.

В табл.1.1 приведены климатические исполнения электрических аппаратов, предназначенных для эксплуатации на суше, озерах и реках морского климата. В зависимости от места размещения в условиях эксплуатации электрические аппараты делятся на категории, указанные в табл. 1.2. Следует отметить, что на работу аппаратов оказывает влияние также атмосферное давление. От плотности атмосферного воздуха зависят прочность внешней электрической изоляции и охлаждение электрических аппаратов. Большинство электрических аппаратов изготовляют для работы на нормальной высоте 1000 м над уровнем моря, при которой аппараты работают с номинальными параметрами. Однако аппараты могут работать на высотах, превышающих нормальную. При этом в соответствующих стандартах или технических условиях указывается уменьшение номинальной нагрузки на каждые 100 или 1000 м высоты, превышающей нормальную. Аналогично учитывается уменьшение электрической прочности воздушных промежутков. Электрические аппараты для самолетов и других летательных аппаратов работают при пониженном давлении на высоте значительно выше 1000 м, которое регламентировано в пределах 70—1,3-10-4 кПа.

 Климатическое исполнение и категория размещения указываются в конце сокращенного обозначения электрических аппаратов. Так, например, обозначение ВЭ-10-1250-20-УЗ означает выключатель электромагнитный на номинальное напряжение 10 кВ, номинальный ток 1250 А, номинальный ток отключения 20 кА, для умеренного климата (У), и для эксплуатации в закрытых помещениях (категория размещения 3). Предприятия, разрабатывающие и изготавливающие электрические аппараты, руководствуются стандартами, предусматривающими нормы механических испытаний (на удары, вибрацию, механические нагрузки на выводы аппарата), акустических испытаний, климатических испытаний (теплостойкость, холодостойкость, грибоустойчивость, водонепроницаемость, брызгозащищенность, солнечная радиация и др.).

Требования к электрическим аппаратам весьма разнообразны и зависят от назначения, условий эксплуатации, необходимой надежности и т. д. Однако можно сформулировать требования, которые являются общими для всех электрических аппаратов.

1. При номинальном режиме работы температура токоведущих элементов аппарата не должна превосходить значений, рекомендуемых соответствующим ГОСТ или другим нормативным документом.

При коротком замыкании (КЗ) токоведущие элементы аппарата подвергаются значительным термическим и динамическим нагрузкам, вызываемым большим током. Эти нагрузки не должны вызывать остаточных явлений, нарушающих работоспособность аппарата после устранения КЗ.

2.  Аппараты, предназначенные для частого включения и отключения, должны иметь высокую износостойкость.

3.  Контакты аппаратов, предназначенных для отключений токов КЗ, должны быть рассчитаны на этот режим.

4.  Изоляция электрических аппаратов должна выдерживать перенапряжения, которые имеют место в эксплуатации, и обладать определенным запасом, учитывающим ухудшение свойств изоляции с течением времени и вследствие осаждения пыли, грязи и влаги.

5.  К каждому аппарату предъявляется ряд специфических требований, обусловленных его назначением. Так, например, выключатель высокого напряжения должен отключать ток КЗ за малое время (0,04—0,06 с). Трансформатор тока должен давать токовую и угловую погрешности, не превышающие определенного значения.

6.  В связи с широкой автоматизацией производственных процессов, применением сложных схем автоматики увеличивается число аппаратов, участвующих в работе. Возможность отказа в работе электрических аппаратов требует их резервирования и создания специальной системы поиска неисправностей. В связи с этим электрические аппараты должны обладать высокой надежностью. Выход из строя аппаратов высокого напряжения приводит к большим разрушениям и материальным потерям.

7.Масса, габаритные размеры, стоимость и время, необходимые для установки и обслуживания электрических аппаратов, должны быть минимальными. Отвечающие современным требованиям электрические аппараты за срок службы 25 лет не должны нуждаться в ремонте и сложной
ревизии. Конструкция электрических аппаратов должна обеспечивать возможность автоматизации в процессе их изготовления и эксплуатации.

Электромагниты постоянного тока

Электромагнитными называются устройства, предназначенные для создания в определенном пространстве магнитного поля с помощью обмотки, обтекаемой электрическим током.

В нейтральных электромагнитах постоянного тока рабочий магнитный поток создается с помощью обмотки постоянного тока. Действие таких электромагнитов, в отличие от поляризованных, не зависит от направления тока в обмотке, они наиболее экономичны и благодаря разнообразию конструктивных исполнений их легко приспосабливать в различных конструкциях к различным условиям работы. Поэтому они получили наибольшее распространение.

Исполнение для макроклима- тических районов	Обозначения
	буквенное
	русские	латинские
С умеренным климатом С умеренным и холодным климатом С влажным тропическим климатом С сухим тропическим климатом С сухим и влажным тропическим климатом Для всех макроклиматических районов на суше, кроме района с очень холодным климатом (общеклиматическое исполнение)	У УХЛ ТВ ТС Т О	(N) (NF) ТН) (ТА) (Т) (V)	0 1 2 3 4 5

Таблица 1.1

Таблица1.2

Категории размещения для эксплуатации	Обозначение
На открытом воздухе Под навесом или в помещениях (объемах), где колебания температуры и влажности несущественно отличаются от их колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха В закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе В помещениях (объемах) с искусственно регулируемыми климатическими условиями В помещениях (объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве и др.)	1 2 3 4 5

Значительную часть электромагнитов постоянного тока составляют электромагнитные механизмы, использующиеся в качестве привода для осуществления необходимого перемещения.

Примером подобных электромагнитов являются: тяговые электромагниты, предназначенные для совершения механической работы при перемещении их рабочих органов, электромагниты муфт сцепления и торможения и тормозные электромагниты; электромагниты, приводящие в действие контактные устройства в контакторах, пускателях, автоматических выключателях; электромагниты реле, регуляторов и других чувствительных устройств автоматики.

При всем разнообразии электромагнитов отдельные их узлы имеют общее назначение (рис.1.1):

катушка с расположенной на ней намагничивающей обмоткой 1; неподвижная часть магнитопровода из ферромагнитного материала 2; подвижная часть магнитопровода — якорь 3.

Якорь отделяется от остальных частей магнитопровода рабочим и паразитным зазорами и представляет собой часть электромагнита, которая, воспринимая электромагнитное усилие, передает его соответствующим деталям приводимого в действие механизма.

В зависимости от расположения якоря относительно остальных частей электромагнита и характера воздействия на якорь со стороны магнитного потока электромагниты постоянного тока разделяются на следующие типы: электромагниты с втягивающимся якорем, с внешним притягивающимся якорем и с внешним поперечно движущимся якорем.

Одна из типичных конструкций электромагнита с втягивающимся якорем показана на рис.1. Характерной особенностью таких электромагнитов электромагнитов является то, что якорь, или, как его в данном случае можно назвать, подвижный сердечник, располагается целиком или частично внутри катушки с обмоткой. В процессе срабатывания электромагнита якорь, перемещаясь поступательно, погружается в катушку. Втягивание якоря происходит как за счет магнитного потока, проходящего через торцевую поверхность якоря, так и за счет действия магнитных потоков, выходящих из его боковой поверхности.

На рис. 5.2 изображена одна из разновидностей электромагнитов с внешним притягивающимся якорем. У этих электромагнитов якорь расположен снаружи по отношению к катушке. На него действует главным образом рабочий магнитный поток, проходящий от якоря к торцу шляпки сердечника. В результате этого якорь поворачивается в пределах малого угла или совершает поступательное перемещение в направлении линии индукции рабочего магнитного потока.

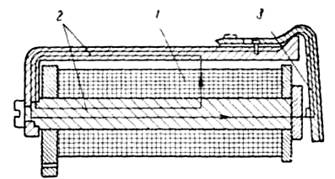

Рис.1.1. Электромагнит с втягивающимся якорем

Конструкция электромагнита с внешним поперечно движущимся якорем показана на рис. 5.3. Якорь в подобных электромагнитах также располагается снаружи катушки. Рабочий магнитный поток, действующий на якорь, проходит из его боковой поверхности к полюсным наконечникам, имеющим особую форму, определенным способом согласованную с формой боковой поверхности якоря. В результате воздействия со стороны рабочего магнитного потока якорь движется поперек магнитных линий, поворачиваясь на некоторый ограниченный угол.

Рис.1.2. Электромагнит с внешним притягивающимся якорем

Рис.1.3. Электромагнит с внешним поперечно-движущимся якорем

В каждой из трех перечисленных групп электромагнитов постоянного тока в свою очередь имеется ряд конструктивных разновидностей, определяемых конструкцией магнитной цепи. Кроме того, в зависимости от способа включения обмотки электромагнита различают электромагниты с обмотками параллельного включения и с обмотками последовательного включения.

В первом случае обмотка выполняется таким образом, что ее включают на полное напряжение источника питания непосредственно или через добавочное сопротивление. Ток в цепи обмотки параллельного включения полностью, или в значительной степени, определяется ее параметрами.

Обмотка последовательного включения практически не влияет на величину тока той цепи, в которую она включается. Последний определяется параметрами остальных элементов цепи. Благодаря этим особенностям некоторые характеристики электромагнитов параллельного и последовательного включений, в первую очередь их динамические характеристики, оказываются различными.
