Дипломная работа: Проект участка механической обработки детали "Стакан"

* – в соответствии с рисунком 1

2.4 Конструирование заготовки [4]

Определяем размеры исходной заготовки для рассматриваемой детали:

Наружный диаметр заготовки будет складываться из размера наружной поверхности детали плюс общий припуск на механическую обработку. Таким образом, получим:

(45)

где dд – размер детали, мм

Z – общий припуск на механическую обработку, мм (см. табл. 9)

Принимаем наружный диаметр заготовки равным ø36 мм

По ГОСТ 1855–65 и ГОСТ 2009–55 допускаемые отклонения для сортового проката ±0,3 мм

Длина заготовки будет складываться из длины детали и общего припуска на механическую обработку торцовых поверхностей.

(46)

где Zот1, Zот2 – общие припуски на механическую обработку торцовых поверхностей, мм (см. табл. 9)

Lд – длина детали, мм.

Принимаем длину заготовки равной 83 мм

По ГОСТ 1855–65 и ГОСТ 2009–55 допускаемые отклонения для сортового проката – ±0,3 мм

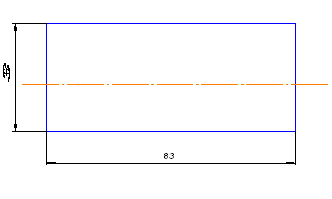

Рисунок 5 – Эскиз заготовки

2.5 Расчет режимов резания [3]

Расчеты режима резания можно определить двумя способами:

– расчетно-аналитическим;

– табличным.

Операция 045 Токарная

Исходные данные:

Материал детали – Сталь 40Х ГОСТ 4543–71;.

Масса детали – 0,13 кг;

Мощность станка – 10 кВт;

Частота вращения – 12,5 – 1600 об/мин;

Продольные подачи – 0,05–2,8 мм/об;

Поперечные подачи – 0,025–1,4 мм/об;

Режущий инструмент – сверло специальное, зенкер специальный, зенковка специальная, развертка специальная

Определяем режимы резания расчетно-аналитическим методом

Таблица 10 – Исходные данные на 045 операцию

Наименование операций, Содержание переходов	Модель станка	Инструмент
045 Токарная 4110
1 Установить деталь, закрепить	Токарно – винторезный станок 250ИТВ	Трехкулачковый патрон 396110 ГОСТ 2675–80
2 Центровать отверстие Æ2 мм		Сверло специальное
3 Сверлить отверстие Æ2 мм предварительно		Сверло специальное
4 Зенкеровать отверстие Æ2 мм окончательно		Зенкер специальный, Калибр специальный
5 Зенковать конус, выдерживая размеры 110°, 29,72±0,24 мм		Зенковка специальная, Калибр специальный
6 Развернуть отверстие Æ2,362 мм, выдерживая размер 0,8 min		Развертка специальная, Калибр специальный

1 Глубина резания при сверлении:

,

(47)

где D – диаметр сверла, мм

Глубина резания при зенкерование, развертывание:

	(48)
;
;
;

2 Подача:

3 Скорость резания при сверлении:

(49)

Скорость резания при зенкерование, развертывание:

(50)

Cv1= 7;

q1=0,4;

y1= 0,7;

m1=0,2;

T1= 15 мин;

Kv= 5,7

Cv= 16,3;

q=0,3;

х=0,2;

y= 0,5;

m=0,3;

T1= 30 мин;

Kv= 5,7

Cv= 10,5;

q=0,3;

х=0,2;

y= 0,65;

m=0,4;

T1= 25 мин;

Kv= 5,7

4 Крутящий момент при сверлении:

,

(51)

Крутящий момент при зенкерование, развертывание:

,

(52)

Cм= 0,0345;

q=2;

y= 0,8;

Kр= 0,75

,

Cм= 0,09;

q=1;

х=0,9;

y= 0,8;

Kр= 0,75

,
,

5 Осевая сила при сверлении:

,

(53)

Осевая сила при зенкерование, развертывание:

,

(54)

CР= 68;
