Дипломная работа: Исследования свойств штамповой стали после термической обработки

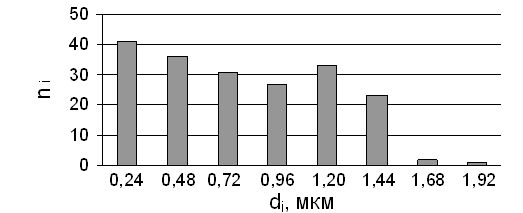

Рис. 16. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 950оС

Таблица 9. Определение величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру 1 000оС

Размер включения di, мм	Количество включений данного размера ni	Относительная доля включения данного размера, %
До 0,24	8	5
0,24–0,48	28	18
0,48–0,72	41	27
0,72–0,96	37	24
0,96–1,20	26	17
1,20–1,44	8	6
1,44–1,68	4	3
1,68–1,92	0	0
Всего	152	100
Средний размер включения, мм
0,43
Среднее квадратичное отклонение результата Sx
0,002 3
Относительная ошибка ε, %
1,8

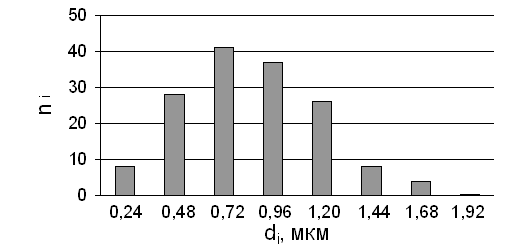

Рис. 17. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 1 000оС

Таблица 10. Определение величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру 1 050оС

Размер включения di, мм	Количество включений данного размера ni	Относительная доля включения данного размера, %
До 0,24	8	5
0,24–0,48	12	8
0,48–0,72	18	12
0,72–0,96	26	17
0,96–1,20	35	23
1,20–1,44	41	27
1,44–1,68	9	6
1,68–1,92	2	2
Всего	151	100
Средний размер включения, мм
0,55
Среднее квадратичное отклонение результата Sx
0,003 2
Относительная ошибка ε, %
1,8

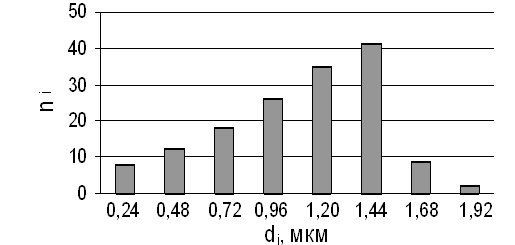

Рис. 18. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 1 050оС

Таблица 11. Определение величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру 1 070оС

Размер включения di, мм	Количество включений данного размера ni	Относительная доля включения данного размера, %
До 0,24	8	5
0,24–0,48	45	30
0,48–0,72	41	27
0,72–0,96	33	22
0,96–1,20	13	9
1,20–1,44	7	5
1,44–1,68	2	1
1,68–1,92	1	1
Всего	150	100
Средний размер включения, мм
0,35
Среднее квадратичное отклонение результата Sx
0,002 1
Относительная ошибка ε, %
1,8

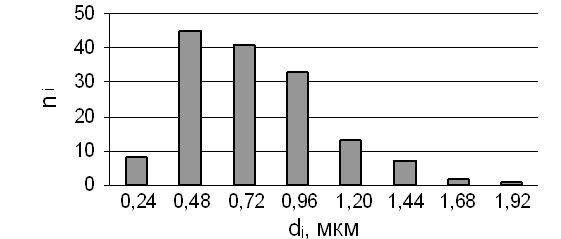

Рис. 19. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 1 070оС

Таблица 12. Определение величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру 1 100оС

Размер включения di, мм	Количество включений данного размера ni	Относительная доля включения данного размера, %
До 0,24	13	9
0,24–0,48	47	31
0,48–0,72	41	27
0,72–0,96	21	14
0,96–1,20	24	16
1,20–1,44	3	2
1,44–1,68	1	1
1,68–1,92	0	0
Всего	150	100
Средний размер включения, мм
0,34
Среднее квадратичное отклонение результата Sx
0,002
Относительная ошибка ε, %
1,9
