Дипломная работа: Исследования свойств штамповой стали после термической обработки

		Количество зерен
Температура закалки, оС		950	1 000	1 050	1 070	1 100
№ поля зрения	1	131	111	92	75	56
	2	149	114	74	82	63
	3	152	128	82	72	68
	4	137	124	87	69	57
	5	172	123	84	77	66
Среднее количество зерен		148,2	120,0	83,9	75,0	60,0
Размер зерна, мм		0,008 1	0,010	0,014	0,016	0,020

Видно, что с ростом температуры размер зерна увеличивается (см. рис. 31).

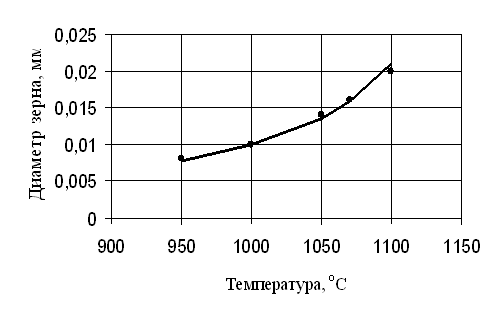

Рис. 31. Зависимость размера аустенитного зерна от температуры закалки

При температуре закалки 950 и 1 000°C обеспечивается достаточно мелкое зерно, соответствующее баллу 10–11. При дальнейшем повышении температуры балл зерна уменьшается до 9–10 (при 1 050оС) и до 8–9 (при 1 100 и 1 070оС).

В работе была проведена также оценка величины зерна аустенита с помощью метода хорд. Число произведенных замеров хорд для каждого образца не менее 150. Полученные данные и их статистическая обработка представлены в таблицах 27–31.

Таблица 27. Определение величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 950оС

№ размерной группы	Размер хорд di, мм	Количество хорд данного размера ni	Относительная доля длин хорд по данной группе, %
1	до 0,002 5	4	0,5
2	0,002 5–0,005	5	1,5
3	0,005–0,007 5	48	22
4	0,007 5–0,010	39	24
5	0,010–0,012 5	17	13
6	0,012 5–0,015	17	16
7	0,015–0,017 5	12	13
8	0,017 5–0,020	8	10
Всего		150	100
Средний размер хорды, мм
0.007 5
Среднее квадратичное отклонение результата Sx
0,008 3
Относительная ошибка ε, %
17,0



Видно, что в исследуемой структуре наибольшее количество зерен приходится на две размерные группы: 0,005–0,007 5 мм и 0,007 5–0,010 мм (табл. 27).

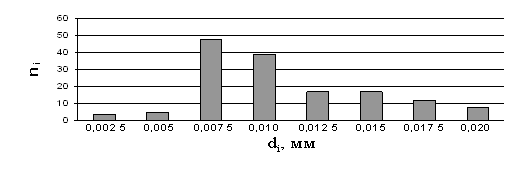

Рис. 32. Гистограмма распределения длин хорд зерен аустенита для образца, закаленного на температуру 950оС

Таблица 28. Определение величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 1 000оС

№ размерной группы	Размер хорд di, мм	Количество хорд данного размера ni	Относительная доля длин хорд по данной группе, %
1	до 0,002 5	2	0,2
2	0,002 5–0,005	2	0,3
3	0,005–0,007 5	25	6
4	0,007 5–0,010	52	17
5	0,010–0,012 5	40	16
6	0,012 5–0,015	35	16
7	0,015–0,017 5	24	13
8	0,017 5–0,020	19	12
9	0,020–0,022 5	4	3
10	0,022 5–0,025	11	9
11	0,025–0,027 5	3	3
12	0,027 5–0,030	5	4,5
Всего		222	100
Средний размер хорды, мм
0,010
Среднее квадратичное отклонение результата Sx
0,005 7
Относительная ошибка ε, %
7,0
