Дипломная работа: Исследования свойств штамповой стали после термической обработки

Наибольшее количество зерен приходится на размерные группы: 0,007 5–0,010 и 0,010–0,012 5 мм (см. табл. 28).

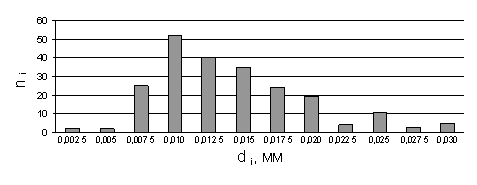

Рис. 33. Гистограмма распределения длин хорд зерен аустенита для образца, закаленного на температуру 1 000оС

Таблица 29. Определение величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 1 050оС

№ размерной группы	Размер хорд di, мм	Количество хорд данного размера ni	Относительная доля длин хорд по данной группе, %
1	до 0,002 5	2	0,2
2	0,002 5–0,005	5	0,8
3	0,005–0,007 5	8	1
4	0,007 5–0,010	15	3
5	0,010–0,012 5	48	13
6	0,012 5–0,015	53	17
7	0,015–0,017 5	43	16
8	0,017 5–0,020	12	5
9	0,020–0,022 5	20	10
10	0,022 5–0,025	18	10
11	0,025–0,027 5	12	7
12	0,027 5–0,030	14	9
13	0,030–0,032 5	5	4
14	0,032 5–0,035	2	2
15	0,035–0,037 5	3	2
Всего		260	100
Средний размер хорды, мм
0,015
Среднее квадратичное отклонение результата Sx
0,006 1
Относительная ошибка ε, %
4,0

Наибольшее количество зерен приходится на три размерные группы, которые охватывают интервал 0,010–0,017 5 мм (см. табл. 29).

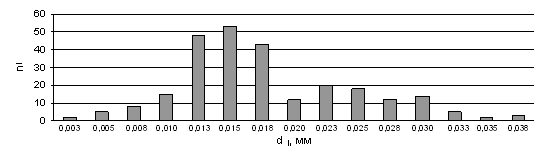

Рис. 34. Гистограмма распределения длин хорд зерен аустенита для образца, закаленного на температуру 1 050оС

Таблица 30. Определение величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 1 070оС

№ размерной группы	Размер хорд di, мм	Количество хорд данного размера ni	Относительная доля длин хорд по данной группе, %
1	до 0,002 5	3	0,2
2	0,002 5–0,005	3	0,4
3	0,005–0,007 5	2	0,4
4	0,007 5–0,010	16	3
5	0,010–0,012 5	45	11
6	0,012 5–0,015	61	17
7	0,015–0,017 5	34	11
8	0,017 5–0,020	38	14
9	0,020–0,022 5	19	8
10	0,022 5–0,025	23	11
11	0,025–0,027 5	18	10
12	0,027 5–0,030	7	4
13	0,030–0,032 5	2	1
14	0,032 5–0,035	6	4
15	0,035–0,037 5	7	5
Всего		284	100
Средний размер хорды, мм
0,015
Среднее квадратичное отклонение результата Sx
0,004 8
Относительная ошибка ε, %
3,0
