Курсовая работа: Проектирование управляемого привода в электромеханических системах

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Тема: "Проектирование управляемого привода в электромеханических системах"

Техническое задание на проектирование управляемого электропривода

1. Конструктивная схема (рис. 1) промышленного робота (ПР) с грузоподъемностью от 10 до 30 кг, используемого в сборочных операциях в автомобильной промышленности. ПР – автоматическая стационарная машина, имеющая исполнительный механизм (манипулятор) с тремя степенями подвижности. Два механизма поворота, расположенные в шарнирах 1 и 2, осуществляют программные повороты j1(t), j2(t) вокруг вертикальных осей (1–1 и 2–2 соответственно), механизм подъема 3 осуществляет поступательное перемещение С3(t) объекта манипулирования, зажатого в захватывающем механизме 4. В механизме подъема 3 использована зубчато-реечная передача с зубчатой рейкой 5 и зубчатой шестерней 6.

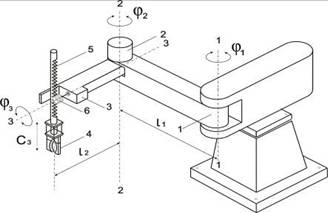

Рис. 1. Конструктивная схема промышленного робота

2. Перемещения по степеням подвижности осуществляются последовательно, начиная с перемещения j1(t).

3. Силовой модуль первого из индивидуальных приводов промышленного робота (рисунок 1) сосредоточен в центре масс шарнира 1. Центр тяжести груза (объекта манипулирования) совпадает с центром приведения масс захватывающего механизма 4.

4. Для данного ТЗ управляемый привод по координате j1(t) – программный, типа «угол – угол».

5. Описание и параметры программных траекторий рабочих циклов исследуемого привода приведены на рисунках 2 и 3.

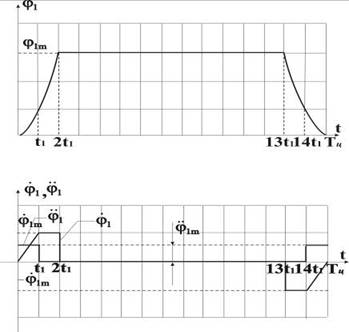

Рис. 2. Первая из двух возможных траекторий рабочего цикла для первого привода

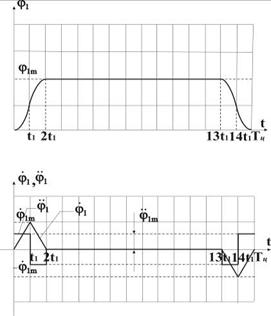

Рис. 3. Вторая из двух возможных траекторий рабочего цикла для первого привода

6. Масса зубчатой рейки mp = 5 кг, минимальное mmin = 15,5 кг и максимальное mmax= 25 кг значения массы груза вместе с массой захватывающего механизма.

7. Длина звеньев манипулятора l1= 0,5 м и l2 = 0,5 м (рис. 1).

8. Массы звеньев m1 = 54 кг и m2 = 4 кг.

9. Расстояние от центров масс звеньев до соответствующих шарниров

r1 = 0,25 м и r2 = 0,25 м.

10. Динамические моменты инерции J1 = 0,3 кг.м2 и J2= 0,25 кг.м2 первого и второго звеньев относительно вертикальных осей, проходящих через их центры масс. Максимальный J3max = 0,3 кг.м2 и минимальный J3min= 0,15 кг.м2 динамические моменты инерции третьего звена: зубчатой рейки с захватывающим механизмом и грузом.

11. Коэффициент вязкого трения Квт = 0,04.

12. Момент сухого трения Мо = 0,05 Н.м.

13. КПД редуктора h = 0,65.

14. Передаточное отношение зубчато-реечной передачи iрп.

15. Параметры усилителя мощности kу = 220, Tm = 0,0015 с.

16. Статическая ecт = 1,0% и динамическая eд = 0,9% допустимые погрешности привода.

17. Прямые показатели качества: перерегулирование s = 25% и время переходного процесса tпп = 1,5 c.

Введение

Управляемый электропривод получил широкое применение во всех сферах жизни и деятельности общества от промышленного производства до бытовой техники. Широта применения определяет исключительно большой диапазон мощностей электроприводов и значительное разнообразие их исполнения. В управляемом электроприводе нашли применение и получили развитие основные достижения современной техники управления.

В ходе выполнения курсовой работы необходимо разработать конкретный электропривод, программно управляющий угловым перемещением промышленного робота-манипулятора по одной из трех степеней подвижности.

Для наглядности корректности функционирования синтезированного управляемого электропривода выполнение работы включает построение его цифровой модели и оценку ее качественных показателей, используя средства компьютерного моделирования.

1 Энергетический расчет привода

1.1 Определение заданных программных траекторий

Определим постоянную времени , относительно которой рассчитываются уравнения траекторий

, (1.1)

Приведем максимально возможное значение угловой координаты перемещаемой нагрузки к размерности [рад].

, (1.2)

Рассчитаем неопределенные параметры для первой возможной траектории движения рабочей нагрузки за время одного цикла работы двигателя.

Таблица 1.1

t
[0; t1]	at	a
[t1; 2t1]	b	0
[2t1; 13t1]	0	0
[13t1; 14t1]		0
[14t1; Tц]		a

Для нахождения параметров траектории решим систему уравнений (1.3), приравняв значения угла поворота и скорости нагрузки в общих для сопряженных участках точках.

. (1.3)
