Посадки Н7/f7, Н8/f7, Н7/f6 мають великий зазор. Застосовують при з'єднанні деталей, які працюють в основному при помірних і постійних швидкостях і при ненаголошеному навантаженні (наприклад: обертові в підшипниках вали і шпинделі), тобто дієвідміни вал-втулка в підшипниках ковзання.

Посадки Н8/е8, Н7/е7, Н7/е8 мають відносно більші S і застосовують для рухливих з'єднань при великій довжині втулки і частоті обертання 1000 об/хв (наприклад: валів із втулками підшипників у відцентрових насосах, у приводах шліфувальних верстатів і турбогенераторах, валів холостих шківів і вільно обертових коліс, тобто для підшипників ковзання при широко розставлених опорах або в з’єднаннях , багатоопорного вала - число опор > 2).

Посадки H10/d10, Н12/d12 - шарнірне з'єднання (палець-втулка); H8/d9, H9/d9 - мають відносно більші S і застосовуються для з'єднання деталей, що працюють із більшим n (об/хв), коли за умовами роботи деталей виникає неточне центрування (наприклад: у сільськогосподарських, дорожніх та інших машинах, з’єднання поршня із циліндром у компресорі).

Посадки Н7/е8 застосовуються для деталей, що працюють при високих t (у теплових двигунах).

Посадки H7/k6, K7/h6 дають гарну точність центрування й забезпечують швидке складання. Їх застосовують для швидкохідних шківів, коліс редукторів, маховичків, рукояток, настановних коліс.

Питання для самоперевірки:

1. Класифікація з’єднань за їх характером.

2. Перелічіть методи добирання відхилень і полів допусків для з’єднань.

3. Як добирають поля допусків для рухомих з’єднань?

4. Як добирають поля допусків для нерухомих з’єднань?

5. Що називається посадкою?

6. Чим відрізняються посадка з зазором від посадки з натягом?

7. Що таке натяг?

8. Що таке посадка з натягом?

9. Що таке посадка з зазором?

10. Наведіть приклади визначення полів допуску на кресленнях.

11. Наведіть приклади використовування різноманітних посадок.

12. Коли використовуються посадки з зазором?

13. Що таке допуcк посадки?

Лекція №4

Тема: Система отвору і система вала

4.1 Поняття системи отвору та системи вала

Утворення різних посадок пов'язане з поняттями "посадки в системі отвору» і «посадки в системі вала».

ПОСАДКИ В СИСТЕМІ ОТВОРУ - це посадки, у яких різні зазори або натяги одержують з'єднанням різних валів (наприклад: f, r, n) з основним отвором H (таблиця 1).

ПОСАДКИ В СИСТЕМІ ВАЛА - це посадки, у яких різні зазори або натягу одержують з'єднанням різних отворів (наприклад: F, R, N) з основним валом h (таблиця 2). Графічне зображення системи отвору і системи вала.

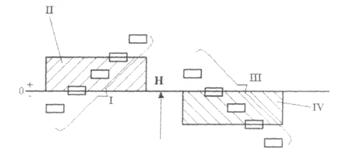

Рис. 1 Графічне зображення системи отвору і системи вала

I - поля допусків валів;

II - поля допуску основного отвору Н;

III - поля допусків отворів;

IV - поле допуску основного вала h.

У системі отвору граничні відхилення отвору для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень валів.

У системі вала граничні відхилення вала для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень отворів.

У позначення посадки входить номінальний розмір, загальний для з'єднань, за ним треба дріб, у чисельнику якої вказується поле допуску отвору, а в знаменнику - поле допуску вала.

4.2 Приклади посадок системи отвору та системи вала

Наприклад:

ø60 Н7/c8ø60 Н8/d9ø60 Н9/f9 - у системі отворів

ø60 С8/h7ø60 D8/h8ø60F9/h9 - у системі вала

Із прикладів видно, що ту саму посадку можна одержати як в одній, так і в іншій системі. При виборі системи посадок варто враховувати, що найпоширенішою є система отворів, тому що при роботі із цією системою утвориться менше різних за розмірами отворів, значить виробництво зажадає менше різних різальних інструментів для обробки отворів, що безпосередньо формують розміри (свердел, зенкерів, протягань тощо)

Економічно і технологічно вигідніше застосовувати систему вала, коли використовується суцільнотягнений матеріал у вигляді прутка або дроту без подальшої механічної обробки.

Систему вала застосовують також при використанні в конструкціях машин стандартних складальних одиниць і деталей (наприклад: підшипників кочення, валиків тощо), при виготовленні складних конструкцій, коли на одному валу необхідно здійснити кілька посадок різного характеру.

Комбінована система - ø20 R7/m6.

Питання для самоперевірки:

1. Що таке система отвору, де її використовують?

2. Що таке система вала, де її використовують?

3. Яке відхилення називається основним?

4. Основна різниця між системою вала та системою отвору?

5. Скільки існує квалітетів? Наведіть приклад їх визначення?

6. Які посадки найкращі?

7. Яких посадок більше - із зазором чи з натягом?

Таблиця 1

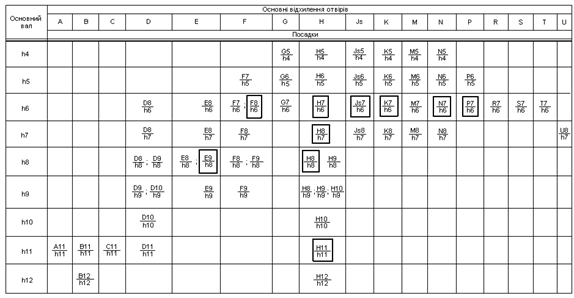

Рекомендовані посадки у системі вала при номінальних величинах від 1 до 500 мм
