| Курсовая работа: Электрические нагрузки промышленных предприятийОпределим нагрузки кабельных линий напряжением 0,38 кВ: - нагрузка КЛ-1

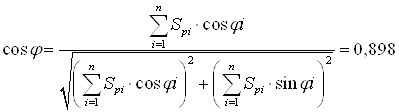

равна нагрузке РП-1( Коэффициент мощности КЛ-1 определяется по выражению: - нагрузка КЛ-2

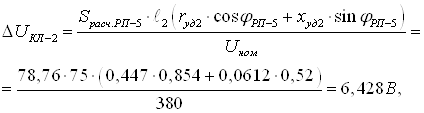

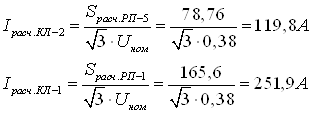

равна нагрузке РП-5 ( Коэффициент мощности КЛ-2 равен коэффициенту мощности РП-5 (cos φ=0,854) Выбор сечений проводов и определение потерь напряжения в кабельных линиях КЛ-1 и КЛ-2 напряжением 0,38 кВВыбор параметров КЛ-1 и КЛ-2 проводится по длительному допустимому току. Расчётные токи КЛ-2 и КЛ-1 рассчитываются по формуле: При прокладке нескольких кабелей в канале-коробе расчётный ток корректируется на некоторый коэффициент К, связанный с взаимным температурным влиянием кабелей друг на друга.(К=0,6 при числе кабелей в канале равным 5) Для КЛ-1: Для КЛ-2: Предварительно выбираем кабели: - для КЛ-1: ЦАШв 3×А185+А×120 с допустимым током 345 А - для КЛ-2: ЦАШв 3×А70+А×35 с допустимым током 200 А Удельные сопротивления кабельных линий приняты по справочной литературе: rуд1=0,208 мОм/м, худ1=0,063 мОм/м и rуд2=0,447 мОм/м, худ1=0,0612 мОм/м. Расстояние от ТП-1 до РП-1 – 53 м, от РП-1 до РП-5 – 75 м. Тогда или в процентах –1,3%
или в процентах –1,69% Результаты расчётов сведены в таблицу 7 таблица 7
Выбор числа и мощности трансформаторов ТП-1Число и мощность трансформаторов выбираются: - по графику нагрузки потребителя и подсчитанным величинам средней и максимальной мощности; - технико-экономическим показателям отдельных намеченных вариантов числа и мощности трансформаторов с учётом капитальных затрат и эксплутационных расходов; - категории потребителей с учётом наличия в его составе нагрузок потребителей первой категории, требующих обеспечения резервирования; - экономически целесообразному режиму, под которым понимается режим, обеспечивающий минимум потерь мощности и электроэнергии в трансформаторе при работе по заданному графику нагрузки. Выбор мощности трансформаторов потребительских подстанций в курсовом проекте производится по расчётным максимумам нагрузки. Исходя из многолетней практики проектных организаций, установлено, что при двухтрансформаторных подстанциях, а также при однотрансформаторных с магистральной схемой электроснабжения мощность каждого трансформатора может выбираться с таким расчётом, чтобы при выходе из строя одного трансформатора оставшийся в работе трансформатор мог нести всю нагрузку потребителей первой и второй категории. При этом потребители третьей категории могут временно отключаться. Именно поэтому номинальная мощность трансформатора двухтрансформаторной подстанции принимается равной 70 % от общей расчётной нагрузки потребителей. Тогда при выходе из строя одного из трансформаторов второй на время ликвидации аварии оказываются загруженными не более чем на 140%, что допустимо в аварийных условиях. Полная нагрузка на низкой стороне ТП-1 определяется с помощью надбавок мощности: Коэффициент мощности ТП-1 определяется по выражению: Подстанция двухтрасформаторная, поэтому мощность трансформаторов Предварительно принимаем к установке на ТП-1 два трансформатора мощностью по 630 кВА каждый марки ТМ-630/6-10 (табл.13 мет. пособия). Схема соединения обмоток трансформаторов Y/Yo (табл. П.17). Расчёт электрических нагрузок сельскохозяйственных предприятийВыбор количества, мощности и мест расположения подстанций 10/0,4 кВ населённого пункта. Рис. 4. Схема местности сельского населённого пункта Расчётные нагрузки на вводе помещений Таблица 8

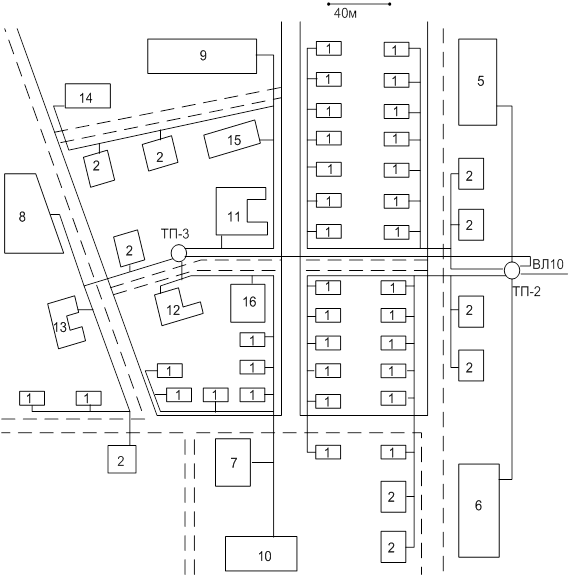

Предварительный выбор количества и мощности трансформаторов ТП 10/0,4 кВ населённого пункта так или иначе требует определения его суммарной нагрузки. Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 |
