Курсовая работа: Электрические нагрузки промышленных предприятий

Найдём эффективное число электроприёмников группы А:

По таблице 3 (мет. пособия)для Ки.а=0,19 и =11 находим коэффициент максимума Км.а=1,8

Определим расчётные активные (Рр) и реактивные(Qр) нагрузки группы А:

 т.к. nэ≥10

Найдём эффективное число электроприёмников группы Б:

Электроприёмники с ровным графиком работы (нерегулируемые насосы, вентиляторы, нагревательные приборы) имеют Км.а=1, они выделены в отдельную группу Б.

Определим расчётные активные (Рр) и реактивные(Qр) нагрузки группы Б:

 т.к. nэ≤10

Общие расчётные активные (Рр) и реактивные(Qр) нагрузки цеха №1:



Определим полную расчётную нагрузку цеха№1:

Коэффициент мощности:

Исходя из возможных токовых нагрузок на кабели, наметим узлы питания (силовые шкафы, распределительные шинопроводы) и все тяготеющие к ним электроприёмники разбивают на характерные группы А и Б (если это необходимо).

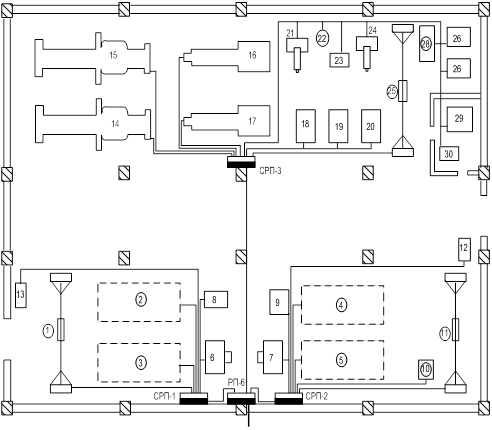

Для распределения электроэнергии по отдельным электроприёмникам можно установить три силовых распределительных пункта : СРП-1, СРП-2 и СРП-3. Схема распределения электроэнергии показана на рис. 1.

Рис.1. Электроснабжение механо-сборочного цеха.

Рассмотрим СРП-1:

Расчётные данные по СРП-1

Таблица 2

№ оборуд	Кол-во	Рн, кВт	Киа	φ	cosφ	Рсм, кВт	Qсм, кВар	Iном, А
Группа А (коэффициент kиа<0,6)
1	1	89,17	0,18	1,047198	0,5	16,0506	27,80045	271,2808
6	1	11	0,45	0,863212	0,65	4,95	5,787191	25,74244
8	1	5,5	0,17	0,863212	0,65	0,935	1,093136	12,87122
Итого		105,67	0,207586			21,9356	34,68078
Группа Б (коэффициент kиа>0,6)
2,3	2	90	0,8	0,863212	0,65	144	168,3547	210,6199
13	1	15	0,65	0,643501	0,8	9,75	7,3125	28,52145
Итого		105				153,75	175,6672
СРП-1 Sр=333,98кВА								508,037

Найдём эффективное число электроприёмников группы А:

Расчётная нагрузка группы, содержащей три ЭП и менее (nэ≤3), принимается равной сумме их номинальных мощностей, т.е.

,

здесь n- число фактических ЭП в группе (до трёх).

Общие расчётные активные (Рр) и реактивные(Qр) нагрузки СРП-1:



Определим полную расчётную нагрузку СРП-1:

Найдём расчётные токи линий, питающих отдельные ЭП:

И расчётный ток линии, питающей СРП-1:

Данные расчёта сведены в таблицу 2.

СРП-2:

Расчётные данные по СРП-2

Таблица 3

№ оборуд	Кол-во	Рн, кВт	Киа	φ	cosφ	Рсм, кВт	Qсм, кВар	Iном, А
Группа А (коэффициент kиа<0,6)
11	1	89,17	0,18	1,047198	0,5	16,0506	27,80045	271,2808
7	1	11	0,45	0,863212	0,65	4,95	5,787191	25,74244
10	1	3,18	0,55	0,643501	0,8	1,749	1,31175	6,046547
9	1	5,5	0,17	0,863212	0,65	0,935	1,093136	12,87122
Итого		108,85	0,217589			23,6846	35,99253
Группа Б (коэффициент kиа>0,6)
4,5	2	90	0,8	0,863212	0,65	144	168,3547	210,6199
12	1	15	0,65	0,643501	0,8	9,75	7,3125	28,52145
Итого		105				153,75	175,6672
СРП-2 Sр=337,28кВА								513,0532
