Курсовая работа: Электрические нагрузки промышленных предприятий

В предварительных расчётах  , поэтому мощность трансформатора ТП-2 уточнения не требует. Оставляем к установке на ТП-2 трансформатор мощностью 160 кВА типа ТМ-160/10.

Расчёт линий отходящих от ТП-3

От ТП-3 отходят три линии: одна для электроснабжения потребителей административного характера: школы, дошкольного учреждения и бани, а также лесопильного цеха и двух жилых домов (на плане объекты № 11,15,14,9 и 2 соответственно по надежности вторая категория), другая для электроснабжения ремонтной мастерской, клуба и жилых домов.

Третья линия снабжает административное здание, магазин, овощехранилище, кормоприготовительный цех и жилые дома.

ВЛ-1:

Схема электроснабжения потребителей от шин 0,38 кВ ТП-3.

Рис.8. Расчётная схема ВЛ-1 0,38 кВ.

Расчётные нагрузки на участках:

Значение коэффициента мощности на участке 0-1 принято равным коэффициенту мощности наибольшему по мощности участку (1-2), т.е. cosφ=0,75.

По методу экономических интервалов на головном участке ВЛ-1(0-У1) для четвёртого района по гололёду выбирается сечение четырёх проводов марки А50:

Однако в соответствии с разработанной институтом «Сельэнергопроект» концепцией развития электрических сетей в сельской местности ВЛ 0,38 кВ на всём протяжении выполняются четырёхпроводным сечением не менее 50 мм2 с поэтапным увеличением до 95мм2 (с 2000г.)

Для провода марки А 95 удельные сопротивления принимаем по справочнику rо=0,33 мОм/м, хо=0,303 мОм/м.

Находим потери напряжения на участках:

Или в процентах ∆UВЛ(0-У1)=0,32 %.

Аналогично находят потери напряжения на других участках ВЛ-1.

Результаты расчётов для данной линии сведены в таблицу 15.

Электрический расчёт ВЛ-1 сети 0,38 кВ.

таблица 15.

Участок	Ррасч, кВт	cosφ	Sрасч, кВА	Марка провода	Длина участка,м	Потеря напряжения,%
						на участке	от ТП
1.ТП-3–1	32,496	0,75	43,328	4×А95	24	0,323	0,323
2.1–2	28,08	0,75	37,440	4×А95	98	1,138	1,461
3.2–У1	22,56	0,75	30,080	4×А95	20	0,187	1,647
4.У1–3	6,354	0,83	7,655	4×А95	96	0,225	1,873
5.3–4	1,84	0,92	2,000	4×А95	68	0,040	1,912
6.У1–5	18,74	0,75	24,987	4×А95	40	0,310	2,223

ВЛ-2:

Схема электроснабжения потребителей от шин 0,38 кВ ТП-3.

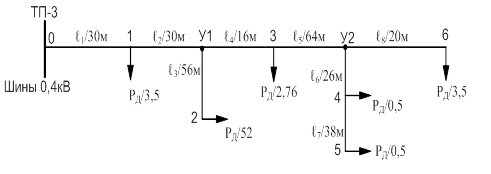

Рис.9. Расчётная схема ВЛ-2 0,38 кВ.

Расчётные нагрузки на участках:

Значение коэффициента мощности на участке 0-1 принято равным коэффициенту мощности для производственной нагрузки, т.е. cosφ=0,75.

По методу экономических интервалов на головном участке ВЛ-2(0-1) для четвёртого района по гололёду выбирается сечение четырёх проводов марки А50:

Однако в соответствии с разработанной институтом «Сельэнергопроект» концепцией развития электрических сетей в сельской местности ВЛ 0,38 кВ на всём протяжении выполняются четырёхпроводным сечением не менее 50 мм2 с поэтапным увеличением до 95мм2 (с 2000г.)

Для провода марки А 95 удельные сопротивления принимаем по справочнику rо=0,33 мОм/м, хо=0,303 мОм/м.

Находим потери напряжения на участках:

Или в процентах ∆UВЛ(0-У1)=0,71 %.

Аналогично находят потери напряжения на других участках ВЛ-2.

Результаты расчётов для данной линии сведены в таблицу 16.

Электрический расчёт ВЛ-2 сети 0,38 кВ.

таблица 16.

Участок	Ррасч, кВт	cosφ	Sрасч, кВА	Марка провода	Длина участка,м	Потеря напряжения,%
						на участке	от ТП
1.ТП-3–1	57,46	0,75	76,613	4×А95	30	0,713	0,713
2.1–У1	55,36	0,75	73,813	4×А95	30	0,687	1,400
3.У1–2	52	0,65	80,000	4×А95	56	1,380	2,780
4.У1–3	5,612	0,93	6,034	4×А95	16	0,028	2,808
5.3–У2	3,956	0,93	4,254	4×А95	64	0,079	2,887
6.У2–4	0,76	0,9	0,844	4×А95	26	0,007	2,893
7.4–5	0,5	0,9	0,556	4×А95	38	0,006	2,899
8.У2–6	3,5	0,95	3,684	4×А95	20	0,021	2,920

ВЛ-3:
