Курсовая работа: Электрические нагрузки промышленных предприятий

2.Электромагнитный расцепитель автомата осуществляет мгновенную максимальную токовую отсечку. Для обеспечения селективной работы отсечки её ток срабатывания определяют по

Если выбирается защита для группы двигателей, то вместо  принимается пиковый ток.

Проверим автоматы для КЛ-1 0,38кВ ТП-2 и КЛ-1 0,38кВ ТП-1. На объекте №5 установлен АД со следующими параметрами: kи=0,2; Рном.Дв=30кВт; cosφ=0,75.

Номинальный ток двигателя:

Пиковый ток:

На данной линии установлен автомат марки А3726Б:

Таким образом, условие соблюдается.

Для РП-1 РП-5 (цех №2), получающих питание по КЛ-1и КЛ-2 от ТП-1, номинальный ток двигателя, установленного в цехе №2:

Пиковый ток:

На КЛ-1 установлен автомат марки АВМ10С:

Таким образом, условие соблюдается.

3. Коэффициент чувствительности отсечки электромагнитного расцепителя соблюдается для всех выбранных в табл.20 автоматов:

4. Коэффициент чувствительности теплового расцепителя для всех автоматов, выбранных в табл.20, также соблюдается:

Выбор предохранителей выполняется из условий.

Пиковый ток:

Ток плавкой вставки предохранителя должен быть:

- по условию отстройки от расчётного тока

- по условию пикового режима

Всем этим ограничениям соответствует предохранитель типа ПН-2-250 (предохранитель разборный с наполнителем) с номинальным током 250 А и током плавкой вставки на 125 А.После выбора предохранителя проверяется чувствительность защиты оборудования по минимальному току короткого замыкания. Минимальный ток однофазного короткого замыкания в точке К-6 составляет 2,12 кА, т.е. более чем 3 раза превышает ток плавкой вставки.

Выбор плавких вставок предохранителей для защиты трансформаторов ТП 10/0,4 кВ. Проверка их селективности на ступени 10 и 0,38кВ

Плавкую вставку предохранителей ПКТ, устанавливаемых на стороне высокого напряжения трансформаторов ТП, выбирают по условию отстройки от бросков намагничивающего тока. Для ТП 10/0,4 кВ с трансформатором мощностью 160 кВА номинальный ток плавкой вставки берётся не ниже 20 А, мощностью 630 - 80 А.

Селективность работы выбранной плавкой вставки при отключении автоматов на стороне 0,38 кВ считается обеспеченной, когда при к.з. за автоматом последует именно отключение автомата (время срабатывания tс.з.), и только в случае его отказа со ступенью селективности ∆t произойдёт плавление вставки предохранителя. Селективность будет обеспечена, если время плавления вставки (коэффициент приведения каталожного времени плавления вставки ко времени её разогрева).

Полное время срабатывания автомата с учётом разброса его характеристик

, ступень селективности принимается равной .Тогда

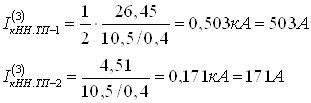

Ток трёхфазного к.з. за автоматами трансформаторов ТП-1 с номинальной мощность составляет величину , а за автоматами трансформаторов ТП-2 с номинальной мощность составляет величину . Тогда ток на шинах 10,5 кВ при к.з. за автоматом составит для ТП-1 и ТП-2 соответственно:

По ампер-секундным характеристикам плавких вставок предохранителей ПКТ (рис.4[1])при токе 503 А (ТП-1) время плавленияс обеспечивается для плавкой вставки с , при токе 171А (ТП-2) –.

Таким образом, для трансформаторов ТП-1 селективность защиты будет обеспечена при установке плавкой вставки ПКТ с (), ТП-2 –(). Для защиты трансформаторов ТМ–630/10 ТП-1 выбираем предохранители ПКТ102-10-31,5-40-31,5 У3, трансформатора ТМ–160/10 ТП-2 выбираем предохранители ПКТ101-10-10-20-12,5 У3. Для них выполняются условия:



Плавкая вставка также должна быть проверена по условию

где допустимое время протекания тока к.з. в трансформаторе по условию термической стойкости, с; отношение установившегося тока к.з. к номинальному току трансформатора.

В нашем случае для ТП-1 и ТП-2:

Тогда допустимое время протекания тока к.з. для ТП-1 и ТП-2:

Таким образом, выбранные плавкие вставки обеспечивают безопасность трансформаторов при коротких замыканиях.

Выбор защиты от грозовых перенапряжений и расчёт заземления на ТП-2 10/0,4 кВ населённого пункта

Защита от грозовых перенапряжений.

Для защиты населения и животных от грозовых перенапряжений на всех ВЛ 0,38 кВ заземляются крюки или штыри фазных проводов, а также нулевой провод. Сопротивление этих заземляющих устройств принимается не более 30 Ом, а расстояние между ними не более 200 м для районов с числом грозовых часов до 40(для данного населённого пункта) и не более 100 м с числом грозовых часов более 40[3,п.2.4.26] Кроме того, заземляющие устройства выполняются:

- на опорах с ответвлениями к вводам в помещения, в которых может быть сосредоточено большое количество людей (школа, клуб, лесопильный цех) или которые представляют большую хозяйственную ценность (кормоцех, свинарник, коровник, птичник).

- на конечных опорах линий, имеющих ответвления к вводам. При этом наибольшее расстояние от соседнего защитного заземления этих же линий должно быть не более 100 м при числе грозовых часов от 10 до 40. Кроме того, в указанных местах устанавливаются низковольтные вентильные разрядники типа РВН. Для перечисленных выше заземляющих устройств используются заземляющие устройства повторных заземлений нулевого провода.

Повторные заземления нулевого провода необходимы (в случае обрыва нулевого провода) для уменьшения напряжения на занулённых частях при замыкании на них за точкой обрыва. Повторные заземления нулевого провода выполняют на концах магистралей и ответвлений ВЛ длинной более 200 м, а также на вводах в здание, внутри которых зануляется оборудование. От ЭП , расположенных вне здания и подлежащих занулению, до ближайшего повторного заземления или до заземления нейтрали трансформатора должно быть не более 100 м . Сопротивление каждого из повторных заземлений на ВЛ 0,38 кВ должно быть не более 30 Ом, а их общее сопротивление не более 10 ОМ [3,п.1.7.64] В соответствии с изложенным выполняется количество повторных заземлений, приведённое в таблице 21.

Количество повторных заземлений на ВЛ 0,38 кВ.

Таблица 21.

Номер ТП	Линия 0,38 кВ	Объекты, где устанавливаются повторные заземления	Количество повторных заземлений	Общее сопротивление заземления, Ом
ТП-1	КЛ-1–КЛ-2	РП-1– РП-5	5	6
	Цех №1	Цех №1	30	1
ТП-2	КЛ-1	№5	1	30
	КЛ-2	№6	2	15
	ВЛ-1	№1,2	16	1,875
	ВЛ-2	№1,2	16	1,875
ТП-3	ВЛ-1	№2,9,11,14,15	6	5
	ВЛ-2	№1,2,8,13	6	5
	ВЛ-3	№1,7,10,12,16	10	3

Расчёт заземления на ТП-2 10/0,4 кВ населённого пункта

Заземляющие устройства ПС 10/0,4 кВ одновременно используются при напряжениях ниже и выше 1000 В. Поэтому, согласно ПУЭ [3,п.1.7.57], сопротивление ЗУ (Rз) должно быть не более где расчётный ток замыкания на землю, А, определяемый по формуле:

где номинальное напряжение; длина соответственно воздушных и кабельных линий (км), электрически соединённых между собой и отходящих от общих шин.

В нашем случае а общая длина воздушных линий 10 кВ, отходящих от ГПП 110/10 кв, составляет:

Тогда:

К ЗУ на ТП 10/0,4 кВ присоединяется и нейтраль трансформатора 10/0,4 кВ. Поэтому, согласно ПУЭ [3,п.1.7.62], сопротивление этих ЗУ должно быть не более 4 Ом. Это сопротивление должно быть обеспечено с учётом использования естественных заземлителей ( в нашем случае их нет), а также заземлителей повторных заземлений нулевого провода ВЛ 0,38 кВ (количество ВЛ не менее двух). При этом сопротивление заземлителя, расположенного в непосредственной близости от нейтрали трансформатора, должно быть не более 30 Ом (при линейном напряжении 380 В). Удельное сопротивление земли ρ более 100 Ом∙м допускает увеличение этих норм в 0,01ρ раз, но не более десятикратного.

Выполним подробный расчёт заземления ТП-2 10/0,4 кВ с четырьмя отходящими линиями. На КЛ и ВЛ (табл.21) число повторных заземлений нулевого провода равно 35, а их общее сопротивление 0,857 Ом. Таким образом, при учёте повторных заземлений обеспечивается величина сопротивления ЗУ Однако, как уже отмечалось ранее, в непосредственной близости от нейтрали трансформатора должен находиться заземлитель с сопротивлением не более 30 Ом (при удельном сопротивлении грунта ρ ≤ 100 Ом∙м). Так как(предельная величина сопротивления ЗУ по величине тока замыкания на землю), то на ТП-2 необходимо выполнить ЗУ с сопротивлением

Примем следующие исходные условия для расчёта ЗУ:

Заземляющее устройство выполняется в виде прямоугольного контура из горизонтально проложенной на глубине 1 м круглой стали диаметром 10 мм и из расположенных по этому контуру вертикальных стержней из угловой стали 40×40×4 мм длиной ℓВ=4 м, отстоящих друг от друга на одинаковое расстояние а= ℓВ=4 м. Удельное сопротивление грунта [6,П1.10] суглинок ρ = 100 Ом∙м.

Расчётное значение удельного сопротивления грунта находится по формуле:  где К–коэффициент сезона[6,табл.49], равный Кв=1,65 для вертикальных заземлителей и Кг=5,4–для горизонтальных заземлителей на глубине 1 м.
