Курсовая работа: Электрические нагрузки промышленных предприятий

Схема электроснабжения потребителей от шин 0,38 кВ ТП-3.

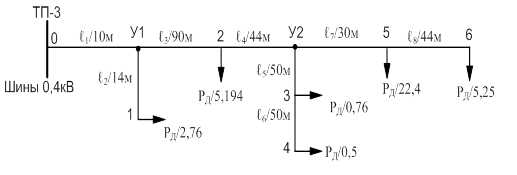

Рис.10. Расчётная схема ВЛ-3 0,38 кВ.

Расчётные нагрузки на участках:

Значение коэффициента мощности на участке 0-У1 принято равным коэффициенту мощности для производственной нагрузки, т.е. cosφ=0,75.

По методу экономических интервалов на головном участке ВЛ-2(0-У1) для четвёртого района по гололёду выбирается сечение четырёх проводов марки А50:

Однако в соответствии с разработанной институтом «Сельэнергопроект» концепцией развития электрических сетей в сельской местности ВЛ 0,38 кВ на всём протяжении выполняются четырёхпроводным сечением не менее 50 мм2 с поэтапным увеличением до 95мм2 (с 2000г.)

Для провода марки А 95 удельные сопротивления принимаем по справочнику rо=0,33 мОм/м, хо=0,303 мОм/м.

Находим потери напряжения на участках:

Или в процентах ∆UВЛ(0-У1)=0,128 %.

Аналогично находят потери напряжения на других участках ВЛ-3.

Результаты расчётов для данной линии сведены в таблицу 17.

Электрический расчёт ВЛ-3 сети 0,38 кВ.

таблица 17.

Участок	Ррасч, кВт	cosφ	Sрасч, кВА	Марка провода	Длина участка,м	Потеря напряжения,%
						на участке	от ТП
1.ТП-3–У1	30,975	0,75	41,300	4×А95	10	0,128	0,128
2.У1–1	2,67	0,92	2,902	4×А95	14	0,012	0,140
3.У1–2	29,319	0,75	39,092	4×А95	90	1,091	1,231
4.2–У2	26,203	0,8	32,754	4×А95	44	0,445	1,676
5.У2-3	0,99	0,9	1,100	4×А95	50	0,016	1,693
6.3–4	0,5	0,9	0,556	4×А95	50	0,008	1,701
7.У2–5	25,55	0,75	34,067	4×А95	30	0,317	2,018
8.5–6	5,25	0,75	7,000	4×А95	44	0,096	2,113

После определения нагрузки головных участков воздушных линий для ТП-3 уточним мощность выбранного ранее трансформатора. Суммарная нагрузка составляет:

В предварительных расчётах  , поэтому мощность трансформатора ТП-3 уточнения не требует. Оставляем к установке на ТП-3 трансформатор мощностью 160 кВА типа ТМ-160/10.

Для более точной проверки системы электроснабжения по качеству электроэнергии необходимо произвести уточненные расчёты для определения потерь напряжения на трансформаторах ТП-1 и ТП-3.

Сопротивления трансформаторов:

ТП-1 двухтрансформаторная, поэтому:

ТП-3 однотрансформаторная:

Потери напряжения в трансформаторах:



В процентах потери соответственно составят 3,07 и 3,1 %.

По результатам расчётов проверки линий на допустимые потери напряжения составляется итоговая таблица 18.

Расчётные данные для ВЛ 10 кВ и ВЛ (КЛ) 0,38 кВ.

таблица 18.

Номер ТП	Номер линии (трансфоматоры ТП)	Длина , м	Мощность Sрасч, кВА	Ток Iрасч,А	Марка провода (тр-ра ТП)	Потери напряжения,%
						UВЛтабл	UВЛрасч
ГПП	ВЛ-1 (10 кВ)	2800	959,85	55,41859	АС-70	2,0	0,75
	ВЛ-2 (10 кВ)	6200	297,6	17,18245	АС-70	2,0	1,03
	ВЛ-3 (10 кВ)	240	124	7,159353	АС-35	2,0	0,026
	Итого в сети 10кВ	9240	–	–	–	6,0	1,806
ТП-1	Тр-торы ТП-1		857,93	24,76703	ТМ-630/10	4,0	3,07
	КЛ-1 (0,38)	53	165,6	251,6106	3×А185+А×120	2,5	1,3
	КЛ-2 (0,38)	75	78,76	119,667	3×А70+А×35	4,0	1,69
	Итого в КЛ-1 и КЛ-2	128	–	–	–	6,5	2,99
	КЛ-1,Цех №1	8,4	138,46	210,3744	3×А70+А×35	0	0,27
	КЛ-2,Цех №1	28	18,75	28,48851	АПВ-4(1×16)	0	0,58
ТП-3	Тр-торы ТП-3		124,511	7,188857	ТМ-160/10	4,0	3,1
	ВЛ-1 (0,38)	182	43,328	65,83202	4×А95	6,6	2,22
	ВЛ-2 (0,38)	160	76,613	116,4048	4×А95	6,6	2,92
	ВЛ-3 (0,38)	218	41,4	62,90264	4×А95	6,6	2,11

Для потребителей ТП-1 после получения уточнённых данных о потере напряжения имеем:
