Рассмотрим ведомости
дефектов 20 различных типов автомобильных кранов (280 кранов). Проанализировав
эти ведомости, выделим зоны, узлы автомобильного крана в которых возникают

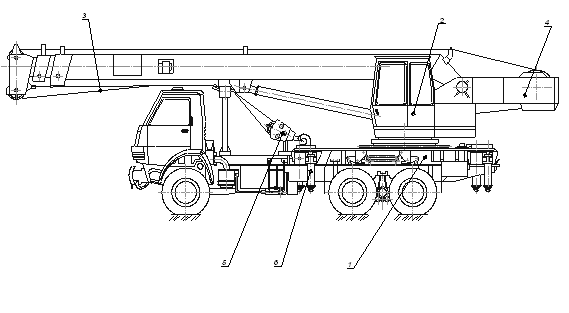

дефекты. На рис. 6.1 приведен чертеж автомобильного крана и цифрами обозначены
соответствующие узлы.
Рис 6.1. Автомобильный
кран.
1.
Металлоконструкция.
2.
Приборы
безопасности.
3.
Канато-блочная
система.
4.
Механизмы.
5.
Грузозахватные
приспособления.
6.
Гидрооборудование.
Но данное деление можно
считать условным, так как оно достаточно крупное. К примеру, под
металлоконструкцией подразумевается: поворотная платформа, не поворотная
платформа, стрела; под гидрооборудованием - гидрооборудование стрелы и
аутригеров и т.д.
После анализа всех
дефектов, которые были обнаружены на рассматриваемых кранах, составим сводную
таблицу. В таблицу вошли следующие данные:
- тип крана.
- грузоподъемность.
- заводской и
регистрационные номера.
- завод изготовитель.
- год выпуска и дата
обследования.
- организация владелец
крана.
- основные дефекты.
В таблице № 6.1 приведены
наименования дефектов, обнаруженных на кранах, а также частота встречаемости
дефекта.
Таблица № 6.1.
Наименование дефекта |
Частота встречаемости дефекта |
МЕТАЛЛОКОНСТРУКЦИЯ
|
Состояние окраски
неудовлетворительное. |
74 |
Выработка отверстий под оси опорных
роликов на корневой секции стрелы и оголовке. |
5 |
Выработка отверстий под пальцы
двуногой стойки и пяты стрелы. |
2 |
Ослаблено крепление
опорно-поворотного устройства |
19 |
Состояние неповоротной платформы
неработоспособное |
7 |
Состояние поворотной платформы
неработоспособное. |
1 |
Состояние корневой секции стрелы
неработоспособное. |
1 |
Выработка отверстий под оси
аутригеров. |
3 |
Деформация оголовка стрелы в месте
опирания на опорные ролики. |
2 |
Отклонение от прямолинейности оси
стрелы. |
2 |
Выработка отверстий под оси
соединения корневой секции и оголовка. |
2 |
Выработка отверстий под оси
соединения стрелы и стоек стрелы. |
1 |
Отсутствуют косынки в местах
прилегания опорного кольца крепления опорно-поворотного устройства. |
1 |
Коррозионный износ до 15% при
допуске 10%. |
1 |
Трещины по сварным швам опорной
рамы |
1 |
Трещины по сварным швам и металлу
на неповоротной платформе |
97 |
Трещины по усиливающим косынкам на
неповоротной платформе |
2 |
Отрыв упора от запрокидывания
стрелы |
1 |
Разрыв сварного шва и трещина по
сварному шву на поворотной платформе |
25 |
Неработоспособное состояние стрелы |
2 |
Вздутие закрытой полости (стрела) |
3 |
Вздутие верхнего листа корневой
секции стрелы |
3 |
Износ полок нижних уголков оголовка
стрелы |
2 |
Деформация вертикальных и
горизонтальных листов |
8 |
Изогнутость оголовка стрелы (из
плоскости стрелы) |
1 |
Деформация аутригеров |
14 |
Деформация раскосов стрелы |
29 |
Трещина по основному металлу
подшипниковой обоймы |
1 |
Трещины по сварным швам на оголовке
стрелы |
5 |
Опорно-поворотное устройство не
работает |
2 |
Деформация двуногой стойки |
11 |
Деформация поперечины стойки стрелы |
8 |
Деформация несущего пояса оголовка
стрелы |
2 |
Деформация торцевой пластины на
оголовке стрелы |
9 |
Деформация нижнего правого пояса
корневой секции стрелы |
6 |
Деформация нижнего левого пояса
корневой секции стрелы |
5 |
Деформация верхнего левого пояса
корневой секции стрелы |
2 |
Деформация правого нижнего пояса
оголовка стрелы |
5 |
Местные деформации нижней стены
корневой секции стрелы |
1 |
Трещины по сварным швам корневой
секции стрелы |
7 |
Деформация левого нижнего пояса
оголовка стрелы |
3 |
Деформация поперечины нижней стены
корневой секции стрелы |
3 |
Состояние корневой секции стрелы
неработоспособное |
1 |
Перекос поворотных обойм по
отношению к неподвижному венцу |
16 |
Ослаблены болтовые соединения
опорно-поворотного устройства |
76 |
ПРИБОРЫ БЕЗОПАСНОСТИ
|
Концевой выключатель на подъем стрелы
не работает |
111 |
Приборы безопасности не установлены |
27 |
Концевой выключатель на подъем
крюка не работает |
115 |
Отсутствует защита крана от
опасного напряжения |
159 |
Ограничитель верхнего положения
стрелы не работает |
7 |
Прибор координатной защиты
отсутствует |
1 |
Отсутствует переносное заземление
крана |
1 |
Ограничитель натяжения грузового
каната в транспортном положении не работает |
21 |
ОГП не работает |
164 |
Датчик выдвижения стрелы крана
неисправен |
6 |
Состояние указателя наклона крана
неработоспособное |
96 |
Состояние указателя вылет
грузоподъемность неработоспособное |
46 |
Концевой выключатель реверса не
работает |
28 |
Состояние электроразводки
неработоспособное |
9 |
Креномер установочный отсутствует
или не работает |
56 |
Сигнализатор крена отсутствует |
17 |
КАНАТО-БЛОЧНАЯ СИСТЕМА
|
Неправильная запасовка грузового каната
в клиновой зажим на крюковой подвеске. |
18 |
Неправильная запасовка каната в
клиновой зажим на оголовке стрелы |
2 |
Неправильная запасовка стрелового
каната в клиновой зажим на поворотной платформе |
1 |
Неправильная запасовка грузового
каната в коуш на оголовке стрелы |
3 |
Скол реборд обводных блоков |
3 |
Скол блока на крюковой подвеске |
22 |
Износ зева крюка крюковой обоймы
более 10%. |
1 |
Скол блока на оголовке стрелы |
50 |
Перегиб грузового каната в клиновом
зажиме |
1 |
Отсутствует вращение опорных
роликов оголовка стрелы |
28 |
Состояние смазки канатов
неудовлетворительное |
8 |
Состояние растяжек стрелы
неработоспособное |
10 |
На оголовке стрелы отсутствует
планка от схода грузового каната с обводных блоков |
4 |
Состояние грузового каната
неработоспособное |
103 |
Состояние стрелового и грузового
каната неработоспособное (многочисленные обрывы проволок) |
71 |
МЕХАНИЗМЫ
|
Повышенный износ зубьев шлицевых
соединений |
12 |
Повышенный износ зубьев редуктора
механизма поворота |
1 |
Состояние пневмоклапана привода
сцепления неработоспособное |
1 |
Повышенный осевой и радиальный люфт
в подшипниках редуктора механизма поворота. |
2 |
Ослаблено крепление редуктора
механизма поворота |
82 |
Тормоз не отрегулирован механизма
поворота |
9 |
Увеличенная скорость подъема не
работает |
2 |
Повышенный боковой зазор штока
гидроцилиндра выдвижения оголовка |
1 |
Износ тормозной накладки одного
тормоза. |
2 |
Износ зубьев открытой передачи. |
1 |
Состояние соединительной муфты
неработоспособное |
3 |
Тормоз механизма подъема стрелы не
работает |
12 |
ГРУЗОЗАХВАТНЫЕ ПРИСПОСОБЛЕНИЯ
|
На крюке отсутствует
предохранительный замок |
15 |
Выработка отверстия под ось
траверсы крюка |
2 |
На стропах многочисленные обрывы
проволок |
1 |
ГИДРООБОРУДОВАНИЕ
|
Повреждение покрытия гидрошлангов |
76 |
Утечка масла из гидроцилиндра
подъема стрелы |
36 |
Утечка масла из гидроцилиндров
аутригеров |
25 |
Самопроизвольное опускание
аутригеров |
4 |
Самопроизвольное опускание стрелы |
9 |
Разрушение обоймы шарнира
гидроцилиндра подъема в узле крепления к стреле |
3 |
Отсутствуют распорные втулки узла
крепления гидроцилиндра к стреле |
1 |
Разрушение втулок подшипника
гидроцилиндра подъема стрелы в месте соединения с поворотной платформой |
2 |
ПРОЧЕЕ
|
Отрыв стопорной планки и отсутствие
фиксации оси цилиндра подъема стрелы |
1 |
Отсутствует вращение опорных
роликов корневой секции стрелы. |
5 |
Нарушено остекление кабины
крановщика |
15 |
Состояние кабины крановщика
неработоспособное |
2 |
Отсутствует таблица с указанием
рег. номера, грузоподъемности и даты проведения испытаний. |
123 |
