Введение

По причине повышения количества легковых автомобилей в Казани за последние годы, возросла и роль станций технического обслуживания автомобилей.

Одной из важнейших задач, стоящих перед работниками СТО является повышение качества технического обслуживания и ремонта легковых автомобилей. Решение этой проблемы носит комплексный характер и осуществляется путём совершенствования системы обеспечения СТО запасными частями, повышения уровня технической оснащенности станций, улучшения организации и технологии обслуживания, ремонта автомобилей на предприятиях автосервиса. Немаловажное место здесь занимает совершенствование технического контроля. Известно, что без контрольно- измерительной аппаратуры невозможно достаточно точно и эффективно оценить техническое состояние автомобиля.

Развития сервисного обслуживания автомобилей характеризуется относительно быстрым ростом оснащенности СТО, созданием специализированных постов и участков. А это ставит перед специалистами ряд важных практических задач, связанных с грамотной эксплуатацией и рациональным использованием оборудования при обслуживании и ремонте автомобилей.

В этой работе рассматривается проект комплексной специализированной городской СТО по обслуживанию грузовых автомобилей, для Приволжского района г. Казани, на 20 рабочих постов обслуживания с разработкой участка ремонта трансмиссии.

1. Конструкторская часть

1.1 Расчёт СТО легковых автомобилей

1.1.1 Исходные данные

1	Количество рабочих постов	20
2	К1 - процент жителей обращающихся на СТО	60%- 0,6
3	К2 - процент жителей обращающихся на проектируемую СТО	30%- 0,30
4	n – количество жителей из 1000, имеющие автомобили, чел.	100
5	Режим работы СТО: количество рабочих дней в году- Dpr продолжительность смены, часов количество смен	305 8 2
6	Трудоёмкость ТО и ТР на 1000 км пробега для машин малого класса -t, чел. час/1000 км.	3,4
7	Lr - среднегодовой пробег обслуживаемых автомобилей, км	12000
8	Кк- коэффициент, учитывающий климатический район, умеренный.	1,0

1.1.2 Схема производственного процесса на СТО

В основу организации производства положена единая для всех городских станций функциональная схема (рис. 1,1).

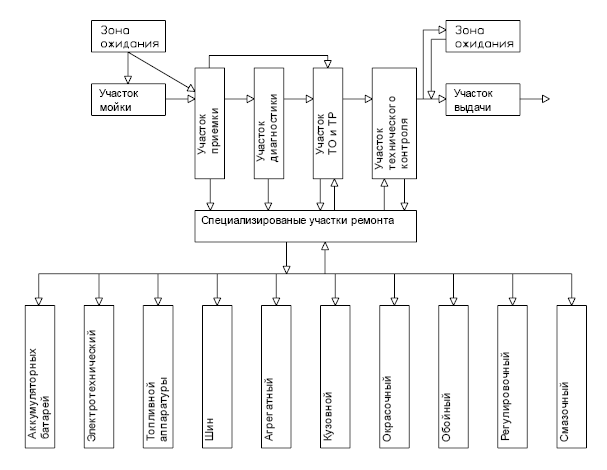

Рис. 1.1. Функциональная схема производственного процесса СТО

1.1.2.1 Организация производственного процесса на СТО

В основу организации производства положена единая для всех станций функциональная схема.

При приёмке автомобилей в техническое обслуживание и ремонт, а также при выдаче автомобилей СТО должна руководствоваться “Техническими требованиями на сдачу и выпуск из ТО и ремонта легковых автомобилей, принадлежащих гражданам”.

Если при приемке в процессе диагностирования будут выявлены неисправности автомобилей, угрожающие безопасности движения, то они подлежат устранению станций по согласованию с владельцами автомобилей. В случае невозможности выполнения этих работ (по техническим причинам или при отказе владельца) проводится отметка в заказ - наряде - “Автомобиль неисправен - эксплуатации не подлежит”.

После приемки автомобиль направляется на соответствующий производственный участок. При этом работы текущего ремонта предшествуют работам технического обслуживания. В случае занятости рабочих постов, на которых должны выполняться работы согласно наряд - заказу, автомобиль поступает в зону ожидания, а оттуда по мере освобождения постов направляется на тот или иной производственный участок. После завершения работ автомобиль поступает на участок выдачи.

Перед выдачей владельцу автомобиль должен быть принят техническим контролем. В случае некачественного выполнения технического обслуживания и ремонта владелец может предъявить станции рекламацию. Срок гарантии на работы ТО и ТР определены:

А) по ТО – 10 дней;

Б) по ТР – 30 дней;

С) по окраске кузова - 6 месяцев.

Выявленные неисправности устраняются станцией по согласованию с владельцем автомобиля. Для сокращения простоя ремонт может осуществляться обезличенным методом путем замены неисправных агрегатов и узлов на исправные.

Определение технического состояния автомобиля, его агрегатов и узлов, выявление скрытых неисправностей, а также контроль качества выполняемых работ, осуществляется с помощью средств диагностирования. Диагностирование выполняется по заявке владельца автомобиля, либо в соответствии с технологией работ и выполняется на специальных участках диагностирования. Результаты диагностирования фиксируются в “Карте контрольно-диагностического осмотра автомобиля”, которая выдается владельцу автомобиля.

При оформлении заказа на техническое обслуживание по требованию владельца автомобиля, СТО выполняет неполный объем работ.

В связи с тем, что поступающие на станцию автомобили требуют проведения самых различных по наименованию и объему работ ТО и ТР, организация станции обеспечивает выполнение любого их сочетания, т.е. обладает достаточной гибкостью технологического процесса ТО и ТР. На практике это удовлетворяется применением метода технического обслуживания и ремонта на универсальных постах.

При таком методе организации технологического процесса посты бывают тупиковые и проездные. Первые используются для техобслуживания и текущего ремонта, а вторые при проведении уборочно-моечных работ.

1.1.2.2 Техническое обслуживание и ремонт автомобиля

Эксплуатация подвижного состава неразрывно связана с необходимостью выполнения работ, которые можно разделить на две принципиально различные по характеру и назначению группы. Одна группа этих направлена на поддержание, а другая на восстановление технического состояния автомобилей. Весь комплекс работ по обеспечению технически исправного состояния подвижного состава состоит из технического обслуживания и ремонта.

Техобслуживание предназначено:

а) поддерживать автомобиль в работоспособном состоянии и в надлежащем внешнем виде;

б)обеспечивать надежность и экономичность работы, безопасность движения, защиту окружающей среды, уменьшить интенсивность изменения параметров технического состояния;

в) предупреждать отказы и неисправности и выявлять их для своевременного устранения.

Техобслуживание имеет профилактический характер, оно выполняется принудительно в плановом порядке через заранее установленный пробег.

Техническое обслуживание №1 (ТО-1) предназначено для снижения интенсивности изнашивания деталей и предупреждения неисправностей путем выполнения контрольных, крепежных, регулировочных, смазочных и других работ.

ТО-1 выполняется обычно через 1600-1800 км. пробега. Далее приводятся основные работы, выполняемые при ТО-1:

- проверка состояния и крепления бампера, оперения, номерных знаков, двигателя, брызговиков колес;

- проверка состояния кузова, стекол, замков, стеклоподъемников, ограничителей открывания дверей, крепление и установка зеркал заднего вида;

- проверка болтов крепления дисков колес;

- проверка состояния привода и свободного хода педали сцепления и тормоза;

- проверка крепления осей педалей сцепления и тормоза, рулевых тяг, люфт рулевого колеса, подшипников ступиц колес;

- проверка состояния и крепления амортизаторов, крышек картера рулевого механизма, трубопроводов;

- проверка шарниров карданного вала, крышек подшипников;

- проверка действия тормозного привода колес;

- проверка крепления маслофильтра, масляного радиатора, натяжения ремня генератора и водяного насоса, опор двигателя и масляного картера, радиатора, топливного бака и стартера, проводов высокого напряжения, генератора, реле-регулятора, катушки зажигания, выключателя зажигания;

- проверка работы двигателя и герметичности систем охлаждения и смазки;

- проверка состояния системы управления карбюратором и узлов системы питания;

- проверка герметичности и крепления топлива проводов;

- проверка состояния, крепления и работы стеклоочистителей;

- проверка действия и состояния звукового сигнала, фар подфарников, переключателя света, ламп щитка приборов, указателей поворотов, стоп-сигналов, и заднего фонаря;

- проверка состояния АКБ;

- смазать узлы трения;

- проверить уровень масла в картерах двигателя, КПП, заднего моста, рулевого управления;

- смазать выжимной подшипник сцепления и т. д.

Здесь перечислены далеко не все работы ТО-1, по мере надобности в большинстве своем они выполняются раньше, как текущий ремонт.

Техническое обслуживание №2 (ТО-2 ) выполняется обычно через 8000-9000 км. пробега и включает в себя все вышеперечисленные работы ТО-1, к которым прибавляется еще перечень дополнительных работ:

- осмотреть автомобиль и определить потребность в ремонте кузова, оперения, окраски;

- проверить действие спидометра, указателя и датчика давления масла, амперметра, тахометра, указателя и датчика уровня топлива;

- легкость пуска и работу двигателя на разных режимах, состояние цилиндропоршневой группы, газораспределительного и кривошипно-шатунного механизма, герметичность систем смазки и охлаждения двигателя, давление в системе смазки, работу системы вентиляции картера;

- проверить крепление и при необходимости закрепить водяной насос, вентилятор, глушитель, картеры двигателя и сцепления;

- укрепить головку блока цилиндров;

- отрегулировать тепловые зазоры клапанов;

- произвести регулировку сцепления;

- проверить работу приборов электрооборудования (прерывателя-распределителя или датчика-распределителя, свечей, катушки зажигания, стартера генератора, реле- регулятора, состояния проводки, правильность света фар, уровень и плотность электролита;

- отрегулировать длину тяги карбюратора и тягу привода воздушной заслонки;

- отрегулировать работу двигателя на min обороты;

- подзарядить F5 АКБ;

- отрегулировать зазор между контактами прерывателя;

- сменить провода высокого напряжения;

- проверить работу бензинового насоса, уровень топлива в карбюраторе, расход топлива;

- отрегулировать звуковой сигнал;

- проверить состояние трубопроводов тормозной системы;

- прокачать систему гидропривода тормозов;

- проверить состояние тормозных дисков и барабанов, накладок колодок, оттяжных пружин и подшипников ступиц колёс;

- проверить наличие самовыключения передач в КПП, при нагрузке, наличие шумов и стуков;

- работу заднего моста при max нагрузке;

- отрегулировать углы установки колёс;

- проверить люфт и величину трения в рулевом механизме;

- проверить состояние дисков колёс и переставить колёса согласно схеме;

- заменить масло в двигателе;

- сменить масляный фильтр;

- прочистить воздушный фильтр;

- смазать детали автомобиля в соответствии с картой смазки.

Возможны дополнительные работы ТО-2 в зависимости от износа агрегатов и узлов автомобиля.

Текущий ремонт автомобилей производится на постах ТР и на специализированных участках: агрегатно-механическом, ремонта АКБ, ремонта электрооборудования, ремонта топливной аппаратуры, обойном, кузовном, малярном.

На постах текущего ремонта выполняются разборочно- сборочные работы, регулировочные и крепёжные работы, а также устраняются мелкие неисправности. Их объём составляет 40% общего объёма работ текущего ремонта, а с учётом мелких работ по ремонту кузова - 50%.

Устранение мелких неисправностей проводится на постах ТР, а дефектные агрегаты, узлы и механизмы, снятые с автомобиля, направляются на соответствующие специализированные участки для проведения необходимых работ, после чего они поступают на участок текущего ремонта и устанавливаются на автомобиль.

Значительная доля общего объёма текущего ремонта (около 25%) приходится на кузовные и малярные работы. Примерно 10 - 15% автомобилей, поступающих на СТО, требуют проведения кузовных и малярных работ.

1.1.3 Расчёт производственной программы

1.1.3.1 Расчёт годового объема работ

Приблизительный расчёт годового объема работ по ТО и ТР:

где, Nсто – количество условно обслуживаемых на СТО автомобилей.

LГ - среднегодовой пробег автомобиля, км.

tТО- ТР − -нормативная удельная трудоёмкость ТО и ТР, чел.- ч./.1000 км.

Трудоёмкость tТО-ТР:

tТО-ТР =

где,  -коэффициент учитывающий число рабочих постов станции, 1.

 - коэффициент, учитывающий климатический район, 1.

 − нормативная трудоёмкость установленная ОНТП в зависимости от класса легкового автомобиля и приблизительно составляет 3,4 чел. ч./1000км.

tТО-ТР = 3,4Ч1,0Ч1,0 =3,4 чел.- ч.,

Реально на автосервисе выполняется 20-35% трудоёмкости ТО и ТР для отечественных автомобилей и 80-90% для иномарок, приблизительно берём 70%.

tТО-ТР = 3,4Ч0,7 =2,4 чел.- ч.,

В данном районе проживают, около 145000 человек, из 1000 проживающих в среднем имеют автомобили 260 человек, 60 % посещают автосервисы и 30% посещают проектируемую СТО.

Nсто=



Nсто= авт.;

 чел.- ч.

Принимая объем работ выполняемых на участках в размере 25% от трудоемкости постовых работ, получим годовую трудоемкость по станции:

,

 чел.- ч.

Годовой объем уборочно-моечных работ:

где,  - число заездов в год на УМР;

- средняя трудоёмкость УМР, чел.-ч.(0,2).

Уборочно-моечные работы будут выполняться перед ТО и ТР, а также для 10% условно обслуживаемых автомобилей с периодичностью 2000 км.

 = Nз + (12000ЧNстоЧ 0,1/2000);

 = 3915+(12000Ч2160Ч0,1/2000)= 5211

Годовой объем уборочно-моечных работ составит:

= 16625 Ч 0,2 = 1042 чел.- ч.,

Годовой объем вспомогательных работ:

Вспомогательные работы (Твс) принимаем в размере 30% от годовой трудоемкости:

чел.-ч.,

Общая годовая трудоемкость работ СТО равна: 122590 чел.- ч.,

Перечень всех работ СТО и соответствующие этим работам трудоемкости представлены в табл. 1.1.

Таблица 1.1

№, пп	Виды работ	Распределение трудоемкости по видам работ
		%	Тг, чел.- ч.
1 2 3 4 5 6 7 8 9 10 11 12 13 14	Диагностические ТО в полном объеме Смазочные Регулировочные Ремонт и регулировка тормозов Электротехнические По приборам системы питания Аккумуляторные Шиномонтажные Ремонт узлов и агрегатов Кузовные и арматурные Окрасочные иантикоррозионные Обойные Слесарно-механические	4 10 2 4 3 4 4 2 1 8 28 20 3 7	3758 9396 1879 3758 2819 3758 3758 1879 939 7517 26309 18792 2819 6577
	Итого	100	93960
15 16	Уборочно- моечные работы Вспомогательные	- -	1042 28188
	ВСЕГО		120590
