Дипломная работа: Плазменное поверхностное упрочнение металлов

 Табл. 2.1.

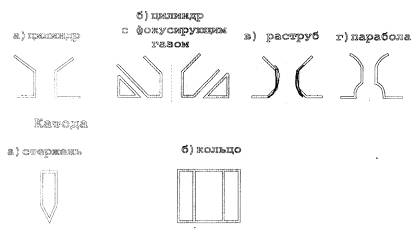

Влияние способа подачи газа (аргона) в сопло, геометрия сопла и катода на эффективный КПД нагрева и коэффициент сосредоточенности плазменной дуги



 Геометрия сопла

по сечению сопла. При использовании сопла с фокусирующим газом коэффициент сосредоточенности увеличивается. От степени обжатия столба дуги зависят энергетические характеристики плаз­мотронов (напряжение дуги, эффективная тепловая мощность, концентрации тепло­вого потока и др.), [26,27]Так сжатие дуги, горящей в аргоне при силе тока 150-200Д-А (за счет изменения диаметра сопла и его положения по длине вольфрамового катод а), привело к увеличению напряжения дуги и напряженности электрического поля в столбе дуги, рис,2.2.



Рис.2.2. Распределение теплового потока дуги g( r) по радиусу пятна нагрева малоамперной дуги в зависимости от степени сжатия [ 26]. 1-свободно горящая электрическая дуга;

2- незначительно сжатая электрическая дуга; 3- сжатая электрическая дуга

Исследования, проведенные Новокрещеновым М.М., Рыбаковым Ю.В., Бадьяновым Б.Н., Давыдовым В.А. показали, что на коэффициент сосредоточенности аргоновой плазменной дуги оказывают влияние добавки WF6, SF6, SiCl4, CCl4 и дру­гих газов. Так небольшая добавка (0,02-0,5 %) ВР3 к аргону при одинаковых на­чальных условиях увеличивает эффективный КПД нагрева в среднем на 10-15 %, табл.2.2.



Влияние добавок галогенидов к плазмообразующеьу газу на коэффициент сосредоточенности и эффективный КПД нагрева.

 Табл.2.2.

Плазмообразующий газ	Эффективный КПД нагрева, %	Коэффициент сосредоточенности, см2
Ar Ar + BF3 Ar + CCl4 Ar + WF6	60 68 66 70	11,6 14,5 13,8 15,2

Увеличение коэффициента сосредоточенности объясняется деионизирующим воздействием галогенов в периферийной области столба дуги, что приводит к уменьшению сечения области проводимости и к повышению температуры.

Известно положительное влияние галогенов на увеличение глубины проплавления при аргоно-дуговой сварке, что также связывается с эффектом контрагирования столба сварочной дуги. Проведенные автором эксперименты показали, что при плазменном поверхностном упрочнении в режиме дуги через слой галогенида, глубина уточненного слоя стали 45 увеличивается в 1,2-2,5 раза. Эффект увеличения глубины упрочнения тем выше, чем больше атомов галогена содержит флюсэ а также выше потенциал ионизации металла, входящего в соединение с галогеном, Галогены, увеличивающие глубину упрочненного слоя можно расположить в сле­дующем порядке: фтор,->бром,->хлорэ->йод. Нанесение галогенов на поверхность металла связано с определенными трудностями, что ограничивает применение этого эффекта на практике.

При использовании импульсной плазменной струи старость нагрева поверхности металла при длительности теплового импульса в пределах 100 мкс, достигает 107 ºС\с, а скорость охлаждения 106 º С\с. При сокращении длительности импульса до 10 мкс, скорость нагрева и охлаждения увеличивается на порядок. Распределение теплового потока импульсной струи описывается кривой нормального распределения , а коэффициент сосредоточенности имеет несколько большее значение [8]

 (2.11)



По концентрации теплового потока в пятне нагрева импульсные плазменные струи приближаются к электронному лучу и намного превосходят стационарные плазменные струи. Тепловые процессы при плазменном поверхностном упрочнении наиболее просто можно вычислить по известным аналитическим выражениям [7], которые представляют собой решение дифференциальных уравнений теплопроводности в линейной постановке при линейных граничных условиях.

Уравнение процесса распространения тепла в массивном полубесконечном теле от мощного быстродвижущегося нормально-распределенного источника нагрева, каким является плазменная струя, имеет вид [7,9]

 (2.12)





гдеТ - температура нагрева;

у,z - ширина и глубина пятна нагрева;

 t - время;

То - температура тела;

 g - эффективная мощность плазменной струи;

 λ,α - коэффициенты теплопроводности,температуропроводности;

 υ - скорость перемещения источников.

Мгновенная скорость охлаждения:

 (2.13)

W = dT / dt

Уравнение распространения тепла для случая упрочнения плазменной дугой для точек, расположенных под центром анодного пятна, при скорости перемещения υ<3бм\ч имеет вид [10]

(2.14)



r - радиус анодного пятна;

ξ - координата (глубина).

 Расчет по уравнению (2.12 – 2.14) показывает, что температура нагрева материала регулируется в интервале от начальной температуры до температуры плавления, скорость охлаждения от 104 до 106 º С\с.

При действии на поверхность полубесконечного тела теплового источника движущегося вдоль оси X, следует различать медленнодвижущийея, быстродвижу-щийся и импульсный источники тепла. Первый случай имеет место тогда, когда теплонасыщение успевает произойти раньше, чем пятно нагрева пройдет расстояние, равное радиусу пятна нагрева. При этом максимальная температура нагрева материала находится в центре пятна нагрева. По мере увеличения скорости перемеще­ния теплового источника максимум температуры сдвигается к краю нагрева, в сторону, противоположную направлению перемещения теплового источника. Если теп­ловой источник движется с постоянной скоростью, то через определенный проме­жуток времени температурное поле вокруг движущегося источника стабилизирует­ся. При упрочнении импульсной плазменной струей, время распространения теплового потока соизмеримо со временем воздействия плазменной струи на материал. В реальных условиях после прекращения действия теплового источника происходит выравнивание температуры. При этом в начальный момент времени, после прекращения действия происходит продвижение изотермы с фиксированной температурой в глубь материала и после достижения определенной глубины Zmax имеет место, об­ратное перемещению данной изотермы [1,7]. Для одномерного случая температура любой точки материала на оси теплового источника, расположенного ниже плоскости Z= 0, определяется из выражения:

 (2.15)

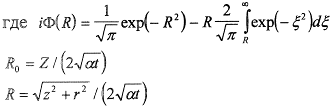

 где Z -расстояние по оси;

 ierfc - функция интеграла вероятности;

 τим - длительность нагрева;

r - радиус пятна нагрева;

 а, λ - коэффициенты температуропроводности и теплопроводности. При0 < 1 < τим в уравнении (2.5) приводится к упрощенному виду [1,7]

 (2.16)



Плотность энергии в пятне нагрева W выражается по следующей зависимо­сти:



 гдеgэф - эффективная тепловая мощность плазменной струи(дуги),

τ- длительность нагрева,

d - диаметр пятна нагрева.

С целью последующего вычисления протяженности по глубине зоны нагрева до температуры Т удобно использовать выражение для расчета температур в неяв­ном виде, полученное при допущении τn ››√at

(2.17)



 где Z - глубина нагрева до температурыT(z,t);

 Из выражения (2.17) можно получить простую формулу определения протя­женности по глубине зоны нагрева до заданной температуры за счет плазменного

нагрева.

 (2.18)

 Z ≈ 2√aτим / π - Тλ /W

Для получения за один проход широкой упрочненной дорожки, при упроч­нении применяют сканирование (магнитные или механические системы) плазмен­ной струи (дуги) по поверхности в направление перпендикулярном поступательному перемещению. С целью упрощения модель для приближенной оценки парамет-ров сканирования можно представить в виде плоской задачи.

Известно, что в случае использования модели одновременного нагрева полу» бесконечного тела поверхностным тепловым источником с постоянной во времени интенсивностью, можно получить соотношении плотности мощностиgm , требуе­мой для достижения на поверхности максимальной температурыТтах

 (2.19)

 gт=Ттахаср√ π /4 at



где α -температуропроводность;

 ср - объемная теплоемкость;

 t - времся нагрева.

 Для нагрева плазменной струей (дугой)

 (2.20)

 t = d / υ,g = gn / S

 где d - диаметр пятна нагрева в направлении движения;

 υ - скорость перемещения пятна, относительно детали;

 gn - полная мощность, подводимая к плазмотрону;

 S - площадь, обрабатываемая плазменной струей.

В случае упрочнения без оплавления поверхности, необходимо, чтобы Ттах а поверхности! материала не превышала температуру плавления

(2.21)

Ттах≤Тпл

Тогда, согласно (2.19) и (2.21), должно выполняться условие

(2.22)

 gт√t ≤ Тпл аср√ π /4 a

где знак равенства соответствует максимальной глубине закалки, без оплавления поверхностности.

Рассмотрим пятно нагрева радиусом r, движущиеся по поверхности металла со скоростью υ и одновременно совершающее пилообразные колебания частотой f и амплитудой 2d перпендикулярно направлению υ, рис. 2.2.

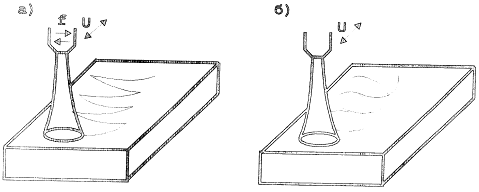

Рис.2.2. Схемы линейного (а) и кругового (б) сканирования.

Сканирующая плазменная струя создает на обрабатываемой поверхности усредненный источник тепла, размерами 2r * 2 d , движущийся со скоростьюυ,

для которого время нагрева определяется соотношением:

 t1=2r/υ (2.23)

а плотность мощности: gт = gэф / 4rd

 где gэф - эффективная тепловая мощность.

Из (2.22) следует, что для максимальной глубины закалки необходимо, чтобы выполнялось условие:

 (2.24)

gт√ t1 = Тпл аср√π / 4а



Кроме того, сканирующая плазменная струя создает концентрированный источник тепла диаметром 2r , скорость которого определяется из амплитуды и час­тоты колебаний, тогда время нагрева можно записать как:

 (2.25)

t2 = 2( 2r / 4df ) = r/df

Множитель 2 означает, что в крайних точках пятно нагрева находится вдвое дольше, чем в промежуточных. Тогда плотность мощности соответственно равна:

 ( 2.26)

 gт2 = gn / πr2

С целью исключения оплавления поверхности в крайних точках необходимо выполнение условия:

(2.27)

g2 √ τ2 ‹ g1 √τ1 ≤ Тпл аср√π / 4а



 Амплитуда и частота сканирования должны соответствовать выражениям

(2,28)

 √ d /f ‹ πr√8υ

 или



Выражение (2.28) показывает, что частота сканирования должна увели­чиваться с уменьшением пятна нагрева, с ростом скорости обработки и ам­плитуды сканирования. На тепловые процессы и размеры упрочненной зоны, помимо параметров режима работы плазмотрона (сила тока, расход газа и т.) оказывают влияние и параметры ведения технологического упрочнения, такие как скорость обра­ботки, дистанция обработки, угол наклона плазменной струи (дуги) к об­рабатываемому изделию и др.

 При разработке технологических процессов на практике необходимо иметь простые 9 удобные аналитические выражения для расчета основных па­раметров упрочнения. В работах по плазменному упрочнению [10, 12 - 14] ис­пользуются различные аналитические выражения. Так в работе [12] скорость нагрева локальной зоны определяется из выражения:



 где gs - плотность мощности плазменной дуги;

α, λ- коэффициенты температуропроводности и теплопроводности;

 τ - время воздействия;

 h- глубина упрочнения.

Значение плотности мощности плазменной дуги достаточной для фазовыхпревращений определяют:

где Тзак - температура закалки;

 В - коэффициент аккумуляции теплоты.

Глубина закаленного слоя определяется из выражения:



 где Р - мощность плазменной дуги;

 υ - скорость обработки;

 d- диаметр пятна нагрева;

 ρ - плотность материала;

 Ст - удельная теплоемкость;

 Q- теплота плавления;

 Кв- коэффициент, учитывающий качество обрабатываемой поверхностности.

Скорость обработки определяется как:

В работе [13] используется зависимость глубины закалки от параметра

 h = Р/ (dc υ)0,4

 где Р - тепловая мощность источника нагрева;

 d - диаметр сопла;

 υ - скорость обработки.

В работах Токмакова В.П., Гречневой М.В., Петухова А.В., Скрипкина А.А., Матханова В.Н. приводятся расчетные данные, позволяющие определить темпера­туру нагрева и скорость охлаждения металла. Построены номограммы для выбора оптимальных режимов плазменного упрочнения. Экспериментальные исследования процесса плазменного упрочнения сталей 9ХФ, 40Х, У8, Х12М,проведенные эти­ми авторами , показали, что максимальная поверхностная твердость после упрочнения пропорциональна величине углеродного эквивалента Сэкв , а глубина упрочнениязависит от коэффициента температуропроводности. Это позволило авторам установить зависимость вида:

 HWmax=f (g, υ, Сэкв);h = f2(g, υ, а)

 В явном виде уравнения этих зависимостей выглядят следующим образом:

 HVmax = 10-3 ﴾-0.308271 υ2+1.23441g2+12.792a2+1.71723 υg- 1.54273 υCэкв – 1.7919 υ+ 0.36981g-18.2439Cэкв+11,223)

h max = 262.506υ2 +50.3667g2 +1466.729а2 +107.754υg + 53.1505υα - 47.1105gа -

 - 938.111υ + 199.495g – 5.6734а + 686.691

Полученные результаты, по мнению авторов, свидетельствуют о хорошем совпадении экспериментальных и расчетных данных, что позволяет, не проводя экспериментов, прогнозировать максимальную твердость и глубину упрочненных поверхностей, табл.2.3., 2.4.

 Табл.2.3

Экспериментальные и расчетные значения поверхностной твердости HWmax, в зависимости от входных параметров (g, υ , С экв)

№	V, м/c	g, кВт/м2	C,%	HVэксп, МПа	HVрас, МПа
1	2	3	4	5	6
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.	5 5 5 1 1 1 2,5 2,5 2,5 2,5	10 15 25 10 15 25 10 15 20 25	0,05 1,05 0,9 0,9 0,45 0,6 0,45 0,75 0,6 0,9	6000 10500 9000 6700 5900 5300 3100 4200 4900 9800	6383 10156 8702 6359 6045 5852 2961 4369 5202 8000
