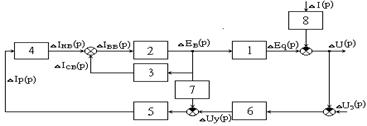

| Учебное пособие: Теория автоматического управления3. Содержание задания. 3.1. Выбрать значение Кр,расч., при котором обеспечивается статизм регулирования Кс £ 0.04. 3.2. Рассчитать и построить переходную характеристику системы DW=f(t) при DР = 1.0, Кр = Кр.расч. и различных значениях К’. Выбрать значение К’расч., при котором переходный процесс имеет затухающий и, по возможности, монотонный (без перерегулирования) характер. 3.3. Рассчитать и построить КЧХ, АЧХ и ФЧХ системы в замкнутом состоянии, оценить частотные свойства и качество регулирования. 3.4. Определить показатели качества регулирования по расположению нулей и полюсов передаточной функции системы в комплексной плоскости. 3.5. Рассчитать и построить область устойчивости системы в плоскости параметров Кр, К’. Окончательно выбрать значения Кр.расч. и К’расч. 3.6. Определить запас устойчивости системы по модулю и фазе (по Найквисту). Задание 5 1. Провести исследование системы автоматического регулирования возбуждения синхронного генератора с электромашинным возбудителем. 2. Исходные данные. 2.1. Структурная схема 1- генератор; 2 - возбудитель; 3 - звено, моделирующее цепь самовозбуждения возбудителя; 4 - звено, моделирующее цепь независимого возбуждения возбудителя; 5 - усилительный орган регулятора; 6 - измерительный орган регулятора; 7 - звено гибкой обратной связи по напряжению возбуждения генератора; 8 - звено, моделирующее влияние тока нагрузки на изменение напряжения генератора; U - напряжение генератора, (о.е.); I - ток нагрузки генератора, (о.е.); Eq - ЭДС генератора, (о.е.); EB - ЭДС возбудителя; Iвв - ток возбуждения возбудителя, (о.е.); Iсв - ток самовозбуждения возбудителя, (о.е.); Iнв - ток независимого возбуждения возбудителя, приведенный к обмотке самовозбуждения, (о.е.); IР - ток выхода регулятора, (о.е.); Uу - напряжение управления усилительным органом регулятора, (о.е.); Uз - предписанное (заданное) значение напряжения генератора, (о.е.). 2.2. Передаточные функции элементов структурной схемы DEq(p) Kг DEВ(р) W1(р) =-------------- = ---------------; W2(р) =------------ = К 0 ; DEв(р) Tвр + 1 DIвв(p) DIсв(p) Ксв DIнв(р) Кнв W3(р) = -------------- = ---------------- ; W 4(р) = -------------- = ---------------- ; DEВ(р) Тсвр + 1 DIр(p) Тнвр + 1 DIр(p) Ку DUу(р) W 5(р) = -------------- = -------------- ; W 6(р) = -------------- = Ки ; DUу(р) Тур + 1 DU(p) DUу(p) DEq(р) W7(р) = -------------- = Кос P; W8(р) = -------------- = Xd sinj ; DEВ(р) DI(p) где Кг - коэффициент передачи генератора; Тв - постоянная времени обмотки возбуждения генератора, (с); К0 - коэффициент передачи возбудителя; Ксв - коэффициент передачи цепи самовозбуждения возбудителя; Тсв - постоянная времени цепи самовозбуждения, (с); Кнв - коэффициент передачи цепи независимого возбуждения возбудителя; Тнв - постоянная времени цепи независимого возбуждения возбудителя, (с); Ку - коэффициент передачи усилительного органа регулятора; Ту - постоянная времени усилительного органа регулятора, (с); Кu - коэффициент передачи измерительного органа регулятора; Кос - коэффициент передачи звена обратной связи; Xd - синхронное сопротивление генератора, (о.е.); cos j - коэффициент мощности генератора. 2.3. Параметры элементов структурной схемы
Кг = 1.0; Кнв = 1.0; Ксв = 0.7; Ки = 1.0; cos j = 0.8. 3. Содержание задания. 3.1. Выбрать значение Ку,расч., при котором обеспечивается статизм регулирования Кс £ 0.05. 3.2. Рассчитать и построить переходную характеристику системы DU = f(t) при DI = 1.0, Ку = Ку,расч. и различных значениях Кос. Выбрать значение Кос,расч., при котором переходный процесс имеет затухающий и, по возможности, монотонный (без перерегулирования) характер. 3.3. Рассчитать и построить КЧХ, АЧХ и ФЧХ системы в замкнутом состоянии, оценить частотные свойства и качество регулирования. 3.4. Определить показатели качества регулирования по расположению нулей и полюсов передаточной функции системы в комплексной плоскости. 3.5. Рассчитать и построить область устойчивости системы в плоскости параметров Ку, Кос. Окончательно выбрать значения Ку.расч. и Кос.расч. 3.6. Определить запас устойчивости системы по модулю и фазе (по Найквисту). |
