Курсовая работа: Разработка, статистическое регулирование, исследование точности и стабильности технологического процесса при механообработке изделий

Исходя из полученных коэффициентов, находим суммарный процент вероятного брака Q.

Q ≈ 27 %

2. Предварительное шлифование

Контролируется ось Ø.Находим верхний и нижний пределы поля допуска.

dmin=26,02 мм, dmax = 26,06 мм

Результаты измерений представлены в таблице.

№ п/п	1	2	3	4	5	6	7	8	9	10
Диаметр	26,02	26,06	26,04	26,05	26,03	26	26,06	26,04	26,02	26,05

11	12	13	14	15	16	17	18	19	20
26,03	26,04	26,03	26,02	26,04	26,06	26,03	26,05	26,06	26,01

Находим среднее арифметическое данной выборки (х):

 мм

Находим размах (R):

R = 26,06 – 26 = 0,06 мм

Затем строим гистограмму, представляющую собой метод представления данных, сгруппированных по частоте попадания в определенный (заранее установленный) интервал. Далее разбиваем диапазон распределения наружного диаметра оси на равные интервалы.

Исходя из полученного значения размаха, выбираем 6 интервалов по 0,01мм каждый, строим таблицу.

№ п/п	Середина интервала	Граница интервала	Частота в интервале
1	26	25,995 26,005	1
2	26,01	26,005 26,015	1
3	26,02	26,015 26,025	3
4	26,03	26,025 26,035	4
5	26,04	26,035 26,045	4
6	26,05	26,045 26,055	3
7	26,06		4

Строим гистограмму распределения значений.

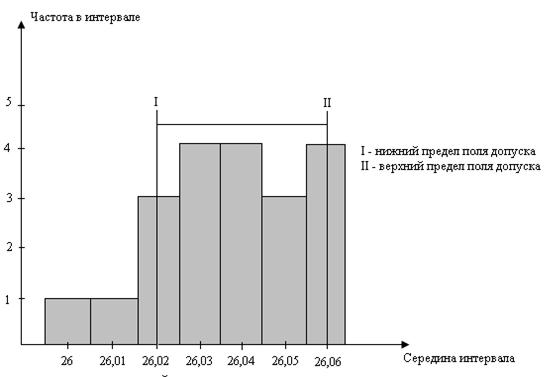

Рис.10 Гистограмма распределения значений наружного диаметра оси

Результаты проделанных расчетов вносим в таблицу.

№ п/п	Размер хi (мм)	Отклонение от среднего арифметического, (хi-х)2	Квадрат отклонения, (хi-х)2	Расчеты
1	26,02	-0,02	0,0004	Сумма квадратов отклонений ∑(хi-х)2 =0,006 Среднее арифметическое этой суммы Среднее квадратическое отклонение
2	26,06	0,02	0,0004
3	26,04	0	0
4	26,05	0,01	0,0001
5	26,03	-0,01	0,0001
6	26	-0,04	0,0016
7	26,06	0,02	0,0004
8	26,04	0	0
9	26,02	-0,02	0,0004
10	26,05	0,01	0,0001
11	26,03	-0,01	0,0001
12	26,04	0	0
13	26,03	-0,01	0,0009
14	26,02	-0,02	0,0004
15	26,04	0	0
16	26,06	0,02	0,0004
17	26,03	-0,01	0,0001
18	26,05	0,01	0,0001
19	26,06	0,02	0,0004
20	26,01	-0,03	0,0009

Исходя из полученных результатов, рассчитываем суммарное поле рассеяния (ω), коэффициенты точности обработки (Кт) и точности настройки (Кн).
