Курсовая работа: Проектирование технологического процесса изготовления детали "Ось"

Рисунок 1.9 Карта выбора баз и расчета операционных размеров

Расчет операционных размеров с двусторонним расположением припуска

При обработке поверхностей с двусторонним расположением припуска расчет, операционных размеров целесообразно вести с применением статистического метода определения величины операционного припуска в зависимости от выбранного способа обработки и от размеров поверхностей.

Для определения величины операционного припуска статическим методом в зависимости от метода обработки, будем использовать таблицы источника [4].

Для расчета операционных размеров с двусторонним расположением припуска, для таких поверхностей составляем следующую схему расчета:

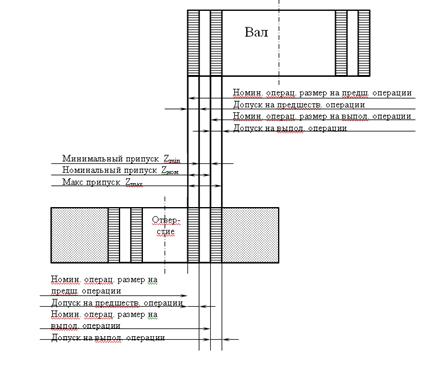

Рисунок 1.10 Схема расположения операционных припусков

Составление ведомости расчета диаметральных операционных размеров.

Графа 1: Указывает номера операций согласно разработанной технологии, в которых производится обработка данной поверхности.

Графа 2: Указывается метод обработки в соответствии с операционной картой.

Графа 3 и 4: Указывается обозначение и величина номинального диаметрального операционного припуска, принятого по таблицам в соответствии с методом обработки и размерами обрабатываемой детали.

Графа 5: Указывается обозначение операционного размера.

Графа 6: Согласно принятой схеме обработки составляются уравнения для расчета операционных размеров.

Заполнение ведомости начинается с конечной операции.

Графа 7: Указывается принятый операционный размер с допуском. Расчетная величина искомого операционного размера определяется решением уравнения из графы 6.

Ведомость расчета операционных размеров при обработке наружного диаметра оси Ø20к6 (Ø20)

№ оп.	Наименование операции	Операционный припуск		Операционный размер
		Обознач.	Величина	Обознач.	Формулы расчета	Примерный размер
1	2	3	4	5	6	7
Заг	Штамповка					Ø24
10	Токарная (черновая)			D10	D10=D20+2z20	Ø20,92–0,34
20	Токарная (чистовая)	Z 20	0,4	D 20	D 20= D45+2z45	Ø20,12- 0,17
45	Шлифование	Z45	0,06	D45	D45=черт. р-р	Ø20

Ведомость расчета операционных размеров при обработке наружного диаметра оси Ø75-0,12

1	2	3	4	5	6	7
Заг	Штамповка					Ø79
10	Токарная (черновая)			D10	D10=D20+2z20	Ø75,8–0,2
20	Токарная (чистовая)	Z 20	0,4	D 20	D 20=черт. р-р	Ø75- 0,12

Ведомость расчета операционных размеров при обработке наружного диаметра оси Ø30к6 (Ø30)

1	2	3	4	5	6	7
Заг	Штамповка					Ø34
15	Токарная (черновая)			D15	D15=D25+2z25	Ø30,92–0,34
25	Токарная (чистовая)	Z 25	0,4	D 25	D20=D50+2z50	Ø30,12- 0,17
50	Шлифование	Z50	0,06	D50	D50=черт. р-р	Ø30
