Дипломная работа: Электроснабжение бумажной фабрики

Выбор кабелей для потребителей напряжением 6 кВ рассмотрим на примере ЭД 6кВ цеха №13:

Из [8] выберем стандартный ЭД: СДН-2-16-56-10У3 со следующими параметрами Рн=1000 кВт, Sн=1170 кВА, Uн=6кВ, ŋн =95,3%.

Для остальных цехов выбраныестандартные ЭД представлены в таблице 13.

Расчетный ток нормального режима:

 А.

Экономическое сечение:

 А.

Выберем кабель марки ААШв сечением 95 мм2 с Iдоп=225 А.

Таблица 13. Каталожные данные ЭД 6 кВ

№цеха	Тип двигателя	Sн ,кВА	Рн,кВт	Соsφ	ŋн
13	СДН-2-16-56-10У3	1000	1170	––	95.3
20	СТД-1250-23-УХЛ4	1450	1250	––	96,5

7. РАСЧЁТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

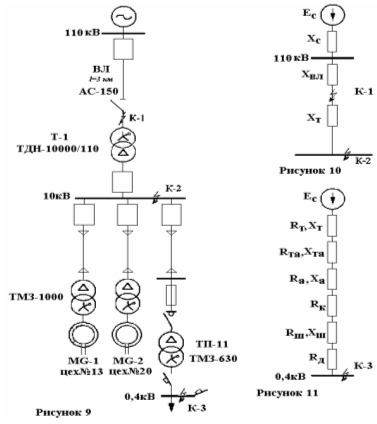

Токи КЗ рассчитываются на линейных вводах высшего напряжения трансформатора ГШЭ (К-1), на секциях шин 10 кВ ППЭ (К-2), на шинах 0,4 кВ ТП-11 (K-3). Исходная схема для расчёта токов КЗ представлена на рисунке 9, а схемы замещения — на рисунке 10 для расчёта токов КЗ выше 1000 В, на рисунке 11 для расчёта токов КЗ ниже 1000 В.

Расчёт токов КЗ в точке К-1 и К-2 проводим в относительных единицах. Для точки К-3 расчёт будем проводить в именованных единицах без учёта системы, так как система большой мощности и её можно считать источником питания с неизменной э.д.с. и нулевым внутренним сопоставлением. Для точки К-2 будем учитывать подпитку от электродвигателей.

Рис. 11

7.1 Расчёт тока. КЗ в точке К-1

За базисную мощность примем мощность системы: Sб=Sс=1000 MBA. Базисное напряжение: Uб1=l 15 кВ.

Базисный ток: кА

Параметры схемы замещения:

Хс=0,6 о.е. согласно исходных данных:

о.е.,

где   Х0=0,42 — удельное сопротивление ВЛЭП, Ом/км;

      l – длина ВЛЭП, км.

Сопротивление петли КЗ в точке К-1:

 о.е.

Периодическая составляющая тока трёхфазного КЗ в точке К-1:

кА.

Периодическая составляющая тока двухфазного КЗ в точке К-1:

кА.

Постоянная времени цепи КЗ Та=0,05 с, ударный коэффициент куд=1,8 [3], Ударный ток в точке К-1 :

кА.

7. 2. Расчёт тока КЗ в точке К-2

Базисное напряжение. Uб2=10,5 кВ.

Базисный ток: кА;

Сопротивление трансформатора ТДН-10000/110:

о.е.

Сопротивление петли КЗ в точке К-2:

о.е.

Периодическая составляющая тока трёхфазного КЗ от системы в точке К-2:

кА.

Двухфазный ток КЗ в точке К-2:

кА.

Постоянная времени цепи КЗ Та=0,12 с, ударный коэффициент куд=1,92 [3].

Ударный ток в точке К-2:

кА.

7.3 Расчёт тока КЗ в точке К-3

Расчёт ТКЗ в точке К-3 проведём в именованных единицах.

Определим параметры схемы замещения. Сопротивления трансформатора ТМЗ-630: RТ=3,4 мОм; ХТ =13, 5 мОм[3].

Расчётный ток

                    А             (7.3.1),

где    – загрузка трансформатора в послеаварийном режиме.

Выбираем трансформаторы тока типа ТШЛП-10 УЗ с nт=1000/5 Сопротивления трансформаторов тока: RТА=0,05 мОм; ХТА=0,07 мОм [3].

По условиям выбора UH ≥ Uсети=0,38 кВ; А выбираем автомат типа АВМ10Н, UH=0,38 кВ; Iн=1000 А; Iн откл=20 кА [8]. Сопротивление автомата RА=0,25 мОм; ХА=0,1 мОм [3]. Переходное сопротивление автомата Rк=0,08 мОм [3].

Сопротивления алюминиевых шин 80x6 с IДОП=1150 А, 1=3 м, аср=60 мм: мОм; мОм.

мОм;

мОм.

Сопротивление цепи КЗ без учёта сопротивления дуги:

Согласно [3] сопротивление дуги RД месте КЗ принимается активным и рекомендуется определять отношением падения напряжения на дуге UД током КЗ Iк0 в месте повреждения, рассчитанным без учёта дуги.

 ,                               (7.3.2),

где   UД=Ед·1д,

где   Ед – напряжённость в стволе дуги, В/мм;

1Д — длина дуги, мм;

Iк0 — ток КЗ в месте повреждения, рассчитанный без учёта дуги, кА.

При Iк0>1000 А Ед=1,6 В/мм.

Длина дуги определяется в зависимости от расстояния, а между фазами проводников в месте КЗ:

Iк0=

Из [3] для КТП с трансформаторами мощностью 630 кВА а=60 мм.

 кА >1000 A, следовательно ЕД=1,6 В/мм.

Тогда сопротивление дуги  мОм.

мОм.

Полное сопротивление цепи КЗ:

мОм.

Тогда периодическая составляющая тока трёхфазного КЗ в точке К-3:

кА.

с.

; кА.

Результаты расчёта токов КЗ сведены в таблицу 13.

Таблица 13 -Результаты расчёта токов КЗ

точка КЗ	,кА	, кА	Та, с	куд	Iуд К-i, кA
К-1	7,22	6,25	0,05	1,8	18,38
К-2	8,45	7,31	0,12	1,92	19,87
К-3	12,87	—	0,0043	1,098	19,98

8. ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ

8.1 Выбор аппаратов напряжением 110 кВ

Выберем выключатель ПО кВ.

Условия его выбора:

1 .  по номинальному напряжению;

2.  по номинальному длительному току.

Условия проверки выбранного выключателя:

1 .  проверка на электродинамическую стойкость:

1.1. по предельному периодическому току;

1.2. по ударному току КЗ;

2.  проверка на включающую способность:

2.1. по предельному периодическому току;

2.2. по ударному току КЗ;

3.  проверка на отключающую способность:

3.1. номинальному периодическому току отключения;

3.2. номинальному апериодическому току отключения;

4.  проверка на термическую стойкость.

Расчётные данные сети::

-расчётный ток послеаварийного режима IР=164,86 А был найден в пункте 5.3. по формуле (5-3.1);

-расчётное время:

                                                     (8.1.1),

где tрз — время срабатывания релейной защиты (обычно берётся минимальное значение); в данном случае для первой ступени селективности 1рз=0,01, с;

 tсв — собственное время отключения выключателя (в данный момент пока неизвестно);

-действующее значение периодической составляющей начального тока короткого замыкания Iпо=8,43 кА было рассчитано в пункте 7.1.;

-периодическая составляющая тока короткого замыкания в момент расхождения контактов выключателя Iпt вследствие неизменности во времени тока КЗ принимается равной периодической составляющей начального тока КЗ: Iпо= Iпt=7,22кА;

-апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя определяется по выражению:

                                             (8.1.2)

и будет определено позже;

-расчётное выражение для проверки выбранного выключателя по апериодической составляющей полного тока КЗ:

                        ,                       (8.1.3)

-расчётный импульс квадратичного тока КЗ:

                                            (8.1.4)

будет также определён позже.

Согласно условиям выбора из [8] выбираем выключатель ВМТ-110Б-20/1000УХЛ1 со следующими каталожными данными: UHOM=110 кВ; IHOM=1000 A; Iн откл=20 кА; b=25%; iпр скв=52 кА; Iпр скв=20 кА; iн вкл=52 кА; Iн вкл=20 кА; IТ=20 кА; tt=3 с; tсв=0,05 с.

Определим оставшиеся характеристики сети:

Расчётное время по формуле (8.1.1): с;

Апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя по формуле (8.1.2): кА;

Расчётное выражение согласно формуле (8.1.3): кА;

Расчётный импульс квадратичного тока. КЗ по формуле (8.1.4): кА2·с.

Расчётные данные выбранного выключателя:

-проверка выбранного выключателя по апериодической составляющей полного тока КЗ:

                       (8.1.5)кА.

Х проверка по термической стойкости:

                            (8.1.6) кА2·с.

Выбор и проверка выключателя представлены в таблице 14.

Выберем разъединитель 110 кВ.

Условия его выбора:

1.  по номинальному напряжению;

2. по номинальному длительному току.

Условия проверки выбранного разъединителя:

1.  проверка на электродинамическую стойкость;

2.  проверка на термическую стойкость.

Для комплектной трансформаторной подстанции блочного типа КТПБ-110/6-104 тип разъединителя согласно [8] — РНДЗ.2-110/1000 или РНДЗ-16-110/1000.

Согласно условиям выбора с учётом вышесказанного из [8] выбираем разъединитель РНДЗ.2-110/1000 У1 со следующими каталожными данными: Uном=110 кВ; Iном=1000 А; Iпр скв=80кА; Iт=31,5кА; tт=4с.

 Расчётные данные выбранного разъединителя: термическая стойкость: BK=IT2·tT=31,52·4=3969 кА2·с.

Выбор и проверка разъединителя представлены в таблице 14.

Таблица 14. Выбор аппаратов напряжением 110 кВ

Условие выбора (проверки)	Данные сети	Выключатель	Разъединитель
	110 кВ	110 кВ	110 кВ
	90,35 А	1000 A	1000 A
	7,22 кА	20 кA	—
	18,38 кА	52 кА	—
	7,22 кА	20 кА	—
	18,38 кА	52 кА	80 кА
	7,22 кА	20 кА	—
	13,47 кА	35,35 кА	—
	5,89 кA2-c	1200 кА2-с	3969кА2-с
