Дипломная работа: Электроснабжение бумажной фабрики

№ цеха	Qбiстанд, квар	Тип БСК
3	4x200	4хУКНТ-0,4-200 1/3 УЗ
5	10х75	2хУКЗ-0,38-75УЗ
6	2х150	2хУКБ-0,38-150УЗ
7	2х450	2хУКМ-0,38-450-150 УЗ
20	2х100	2хУКЧ-0,38-100 УЗ
21	2х300	2хУКЛН-0,38-300-150У3 У3
22	4х200	4хУКБ-0,4-200 1/3 У3

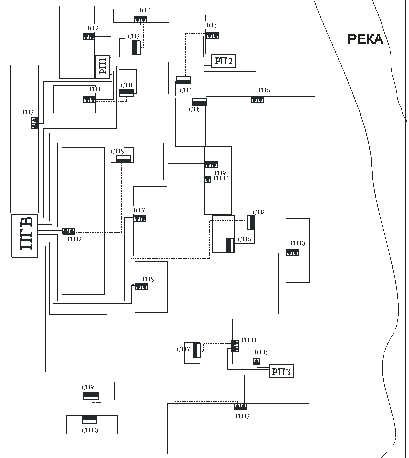

Генеральный план со схемой разводки кабелей представлен на рисунке 8.

Рисунок 8 Схема разводки кабелей

6.5 Расчёт потерь в трансформаторах цеховых КТП

Для данного расчёта необходимы каталожные данные трансформаторов КТП. Они взяты из [3] и представлены в таблицу 10.

Таблица 10. Каталожные данные трансформаторов КТП

Тип трансформатора	Uк, %	ΔРх,  кВт	ΔРк,  кВт	Iх,  %	ΔQх,  квар
ТМЗ-250	4,5	0,74	3,7	2,3	5,7
ТМЗ-400	4,5	0,95	5,5	2,1	8,35
ТМЗ-630	5,5	1,31	7,6	1,8	11,26
ТМЗ-1600	6	2,7	16,5	1	15,77

Расчёт проводится в следующей последовательности: определяются реактивные потери холостого хода:

              (6.5.1)

где  – ток холостого хода, %;

– номинальная мощность трансформатора, кВА;

 – активные потери холостого хода, кВт;

рассчитываются активные потери мощности трансформаторах:

          (6.5.2),

где n – число параллельно работающих трансформаторов. шт.;

    – активные потери короткого замыкания, кВт;

   – мощность, проходящая через трансформатор, кВА;
находятся реактивные потери мощности в трансформаторах:

           (6.5.3),

где  — напряжение короткого замыкания, %.

Расчет для КТП цеха №3

 квар;

кВА;

кВт;

квар;

квар.

Результаты расчета для остальных КТП представлены в таблицу 11.

Таблица 11. Потери в трансформаторах цеховых КТП

№ цеха	nxSтр	Рм, кВт	Qм.реальн, квар	Sм, кВА	ΔPтр, кВт	ΔQтр, квар	Pmax, кВт	Qmax, квар	Smax, кВА
1	––	52,08	82,79	97,81	––	––	––	––	––
2	2x400	310,24	192,35	365,03	4,19	24,19	314,43	216,54	381,78
3	2x1600	2030,24	722,68	2155,03	29,93	118,62	2060,17	841,13	2225,27
4	2x250	250,08	257,03	358,61	5,29	22,97	255,37	280	378,96
5	2x1600	2103,04	553,72	2174,71	16,61	120,21	2123,68	673,93	2228,05
6	2x630	859,22	232,72	890,18	10,23	57,11	859,45	289,83	907
7	2x1600	2192,32	744,24	2315,2	22,67	132,04	2214,99	876,28	2382,02
8	2x630	614	294,7	681,06	7,06	42,77	621,06	337,47	706,82
9	2x250	227,36	170,52	284,2	3,58	18,67	230,94	189,19	298,54
10	––	42,08	29,34	51,29	––	––	––	––	––
11	––	111,48	69,12	131,17	––	––	––	––	––
12	––	65,3	48,97	81,62	––	––	––	––	––
13	2x250	247,56	153,49	291,28	3,99	19,03	251,55	405,04	476,79
14	––	246,3	184,72	307,87	––	––	––	––	––
15	2x400	270,16	257,56	373,26	4,29	41,24	274,45	298,8	405,71
16	––	42,7	32,02	53,37	––	––	––	––	––
17	––	85,92	64,44	107,4	––	––	––	––	––
18	––	53,28	46,86	70,97	––	––	––	––	––
19	––	160,08	120,06	200,1	––	––	––	––	––-
20	2x630	644,32	198,48	674,2	6,97	42,36	651,29	240,84	694,39
21	2x1600	1829,3	534,17	1905,69	17,11	99,63	1846,41	633,38	1952,02
22	2x1600	2074,34	755,75	2207,72	21,11	122,93	2095,45	878,68	2272,22
23	––	31,8	27,98	42,36	––	––	––	––	––

6.6 Выбор способа канализации электроэнергии
