Дипломная работа: Электроснабжение бумажной фабрики

8.2 Выбор аппаратов напряжением 10 кВ

Выберем ячейки распределительного устройства 10 кВ.

Так как РУНН принято внутреннего исполнения, будем устанавливать перспективные малогабаритные ячейки серии «К» с выкатными тележками

 А.

Выбираем малогабаритные ячейки серии К-104 с параметрами: Uном=10 кВ, Iном=630А, Iн откл =31,5 кА; iпр скв=81 кА; тип выключателя ВК-10.

Выберем вводные выключатели 10 кВ.

Расчётные данные сети:

расчётный ток послеаварийного режима IР= 437,56 А;

расчётное время с;

действующее значение периодической составляющей начального тока КЗ Iп0=8,45кА было рассчитано в пункте 7.2.;

периодическая  составляющая  тока КЗ  в  момент расхождения  контактов  выключателя Iаt=Iп0=8,45 кА;

апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя  кА;

расчётное выражение для проверки выбранного выключателя по апериодической составляющей полного тока КЗ:  кА;а

расчётный импульс квадратичного тока КЗ:  кА2·с.

Выбираем выключатель ВК-10-630-20У2 со следующими каталожными данными:

Uном=10 кВ; Iном=630А; Iн откл=25 кА; b=20%; iпр скв=52 кА; Iпр скв=20 кА; iн вкл=52 кА; Iн вкл=20 кА; IТ=20 кА; tt=4 с; tсв=0,05 с.

Расчётные данные выбранного выключателя:

кА;

проверка выбранного выключателя по апериодической составляющей полного тока КЗ:

проверка по термической^ стойкости:  кА2·с.

Выбор и проверка выключателя представлены в таблице 16.

Выберем выключатель на отходящей линии 10кВ.

Расчётные данные сети:

расчётный ток послеаварийного режима  А;

расчётное время с;

остальные величины имеют те же значения, что и для выключателя ввода.

Выбираем  выключатель Uном=10 кВ; Iном=630А; Iн откл=25 кА; b=20%; iпр скв=52 кА; Iпр скв=20 кА; iн вкл=52 кА; Iн вкл=20 кА; IТ=20 кА; tt=4 с; tсв=0,05 с.

 Расчётные данные выбранного выключателя:

кА;

Выбор и проверка выключателя представлены в таблице 15.

Таблица 15. Выбор выключателей 10 кВ.

Условие выбора (проверки)	Данные сети  для ввода	Выключатель ввода	Данные сети для отходящей линии	Выключатель  отходящей линии
	10 кВ	10 кВ	10 кВ	10 кВ
	437,56А	630 A	41,12	630 A
	8,45 кА	20 кA	8,45 кА	20 кA
	19,87кА	52 кА	19,87кА	52 кА
	8,45 кА	20 кА	8,45 кА	20 кА
	19,87кА	52 кА	19,87кА	52 кА
	8,45 кА	20 кА	8,45 кА	20 кА
	19,2 кА	33,94 кА	19,2 кА	33,94 кА
	12,85кA2·c	1600 кА2·с	12,85кA2·c2,85	1600 кА2·с

Выберем трансформаторы тока.

Условия их выбора:

1.  по номинальному напряжению;

2.  по номинальному длительному току.

Условия проверки выбранных трансформаторов:

1.  проверка на электродинамическую стойкость (если требуется);

2.  проверка на термическую стойкость;

3.  проверка по нагрузке вторичных цепей.

Расчётные данные сети:

расчётный ток Iр=437,56 А;

ударный ток КЗ Iуд=19,87 кА;

расчётный импульс квадратичного тока КЗ Вк=12,85кА2·с.

Согласно условиям выбора из [8] выбираем трансформаторы тока типа ТПЛК–10 со следующими каталожными данными: Uном=10 кВ; Iном=600А; z2н=1,2 Ом; IТ=28,3 кА; tT=3 с.

Расчётные данные выбранного трансформатора тока:

так как выбран шинный трансформатор тока, то проверка на электродинамическую стойкость не требуется; проверка по термической стойкости: кА2·с.

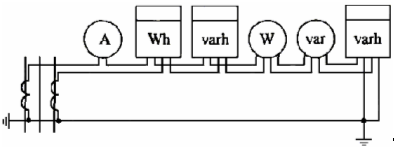

Рисунок 12. Схема соединения приборов

Трансформаторы тока (ТТ) включены в сеть по схеме неполной звезды на разность токов двух фаз. Чтобы трансформатор тока не вышел за пределы заданного класса точности, необходимо, чтобы мощность нагрузки вторичной цепи не превышала номинальной: z2н≥z2. Перечень приборов во вторичной цепи ТТ приведён в таблице 16, схема их соединения — на рисунке 12.

Таблица 16. Приборы вторичной цепи ТТ

Наименование	Количество	Мощность фаз, ВА
		А	В	С
Амперметр Э335	1	0,5	—	—
Ваттметр ДЗ 35	1	0,5	—	0,5
Варметр Д335	1	0,5	—	0,5.
Счетчик активной мощности СА4У-И672М	1	2,5	—	2,5
Счетчик реактивной мощности СР4У-И673М	2	2,5	—	2,5
Итого:	6	9	—	8,5

Наиболее нагруженной является фаза А.

Общее сопротивление приборов:

                                                 (8.2.1)
