Дипломная работа: Электроснабжение бумажной фабрики

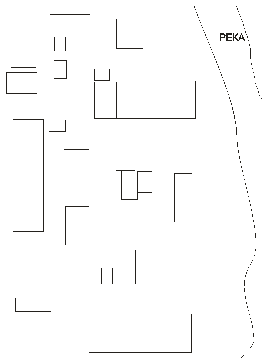

Рисунок 2 Генеральный план фабрики

2. ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

2.1  Метод коэффициента спроса

Расчетный максимум, необходимый для выбора почти всех элементов системы электроснабжения: сечения проводников, трансформаторов ППЭ, отключающей аппаратуры, измерительных приборов и так далее, определяемый сначала для отдельных цехов, а затем и для всей фабрики в целом, находится по коэффициенту спроса по выражению:

                                 (2.1.1),

где:  расчётный максимум соответствующего цеха без учёта освещения, кВт;

коэффициент спроса соответствующего цеха.

Расчёт силовой нагрузки для цеха №13 состоящей из нагрузки выше 1000В и ниже 1000В:

 кВт;

 квар;

 кВт;

квар.

Для остальных цехов расчёт представлен в таблице №2.

Кроме того, необходимо учесть нагрузку искусственного освещения цехов и территории фабрики.

Эта нагрузка определяется по удельной мощности освещения, по выражению:

                                (2.1.2),

где : F– освещаемая площадь, ;

δ – удельная плотность осветительной нагрузки, Вт/м2,

КСО – коэффициент спроса осветительной нагрузки;

tgφ – коэффициент мощности осветительной нагрузки.

Для освещения складов и цехов используем люминесцентные лампы с cosφ=0,75 (tgφ=0,88), для территории предприятия  используются дугоразрядные лампы  (ДРЛ) с cosφ=0.5 и (tgφ=1,73).

Расчет освещения для цеха №1

кВт

квар

Для остальных цехов расчёт приведён в таблице № 2.

Полная нагрузка цеха напряжением до 1000В представляет собой сумму силовой и осветительной нагрузки:

                            (2.1.3)

Для цеха №1  кВт,

  квар.

Дальнейший расчёт нагрузок по цехам приведён в таблице № 2.

Таблица№2

№			Рн			cosφ tgφ			Кс			Рм кВт			Qм квар			F, м2			δ, Вт/м2			Ксо			Ро кВт			Qо квар			Рм кВт			Qм квар			Sм кВА
	1			70			0,75 0,88			0,6			42			36,96			800			14			0,9			10,08			45,83			52,08			82,79			97,81
	2			400			0,85 0,62			0,7			280			173,6			2800			12			0,9			30,24			18,75			310,24			192,35			365,03
	3			2500			0,8 0,75			0,8			2000			1500			2100			16			0,9			30,24			22,68			2030,24			1522,6			2537,8
	4			400			0,75 0,88			0,6			240			211,2			800			14			0,9			10,08			45,83			250,08			257,03			358,61
	5			2600			0,85 0,62			0,8			2080			1289,6			1600			16			0,9			23,04			14,28			2103,04			1303,8			2474,4
	1			2			3			4			5			6			7			8			9			10			11			12			13			14
	6			1000			0,85 0,62			0,8			800			496			4700			14			0,9			59,22			36,72			859,22			532,72			1010,9
	7			2600			0,8 0,75			0,8			2080			1560			7800			16			0,9			112,32			84,24			2192,32			1644,2			2740,4
	8			800			0,9 0,48			0,7			560			268,8			3000			20			0,9			54			2592			614			294,72			681,07
	9			400			0,8 0,75			0,5			200			150			1900			16			0,9			27,36			20,52			227,36			170,52			284,2
	10			80			0,75 0,88			0,4			32			19,4			1200			10			0,9			10,8			9,5			42,08			29,34			51,29
	11			150			0,85 0,62			0,7			105			65,1			600			12			0,9			6,48			4,02			111,48			69,12			131,17
	12			100			0,8 0,75			0,5			50			37,5			170			10			0,9			15,3			11,47			65,3			48,97			81,62
	13			300			0,85 0,62			0,8			240			148,8			600			14			0,9			7,56			4,69			247,56			153,49			291,28
					1200			-0,9 -0,48			0,8			960			-460,8			600			–––			–––			–––			–––			960			-460,8			1064,8
	14			400			0,8 0,75			0,6			240			180			500			14			0,9			6,3			4,72			246,3			184,72			307,87
	15			500			0,7 1,02			0,5			250			255			1400			16			0,9			20,16			20,56			270,16			275,56			385,9
	16			100			0,8 0,75			0,4			40			30			300			10			0,9			2,7			2,02			42,7			32,02			53,37
	17			120			0,8 0,75			0,5			60			45			1600			18			0,9			25,92			19,44			85,92			64,44			107,4
	18			60			0,75 0,88			0,6			36			31,68			1200			16			0,9			17,28			15,21			53,28			46,89			70,97
	19			300			0,8 0,75			0,5			150			112,5			800			14			0,9			10,08			7,56			160,08			120,06			200,1
	20			800			0,85 0,62			0,8			640			396,8			400			12			0,9			4,32			2,68			644,32			399,48			758,11
					1400			-0,9 -0,48			0,8			1120			-537,6			400															1120			-537,6			1242,3
	21			2200			0,85 0,62			0,8			1760			1091,2			5500			14			0 0,9 9			69,3			0  42,97			1829,3			1134,1			2152,37
	22			2500			0,8 0,75			0,8			2000			1500			5900			14			0,9			74,34			55,75			2074,34			1555,7			2592,92
	23			100			0,75 0,88			0,3			30			26,4			200			10			0,9			1,8			1,58			31,8			27,98			42,36
