Дипломная работа: Разработка проекта зерноочистительного отделения мукомольного завода сортового помола пшеницы производительностью 200 т/сут

7.3 Проектирование коммуникаций

Назначение внутрицеховой коммуникации зерноперерабатывающих предприятий состоит, прежде всего, в том, чтобы увязать в единую производственную линию все оборудование, которое определено расчетом и размещено по этажам, осуществить направление промежуточных продуктов, которое предусмотрено в схеме технологического процесса. Для этого используют механический, пневматический транспорт. Он позволяет перемещать продукты переработки зерна в разных направлениях согласно схеме технологического процесса.

Проектирование коммуникаций подготовительного отделения разрабатывают одновременно с размещением оборудования. Коммуникационные работы начали с составления поэтажной схемы размещения технологического оборудования в подготовительном отделении.

Взаимное расположение оборудования на этажах предприятия и определение оптимальных размеров здания

Взаимное расположение оборудования по этажам отвечает требованиям, составленной поэтажной схемы (плакат 3-5), на которой указаны не только расположение оборудования по этажам, но и количество вертикальных подъемов обеспечивающих перемещение зерна по всем технологическим машинам.

Оборудование по этажам устанавливают в соответствии с утвержденной схемой подготовки зерна к помолу с минимальным количеством подъемов. Одноименное оборудование расположено в пределах одного этажа. Увлажнительные аппараты расположены на шнеках, которые монтированы над бункерами для отволаживания.

Для одновременного выпуска зерна из бункеров размером 1,5 х 1,5 м предусмотрено в днищах четыре отверстия.

Оборудование для очистки зерна, устанавливаемое до отволаживания, расположено ближе к бункерам для неочищенного зерна. Остальное оборудование - ближе к бункерам для отволаживания, что значительно сокращает путь перемещения зерна для подачи его в размольного отделение.

Согласно нормам технологического проектирования на строящимся предприятии предусмотрены бункера для неочищенного зерна, которые установлены по ширине здания в один ряд со стороны подачи зерна из элеватора. Емкость "черных" бункеров приняли в пределах 24-30ч производительности зерноочистительного отделения. Бункера расположены по высоте 2-х этажей.

В зерноочистительном отделении предусмотрены бункера для отволаживания зерна после очистки от посторонней примеси.

Перед определением размеров здания зерноочистительного отделения расположили оборудование по этажам, с учетом требований техники безопасности обеспечивающие обслуживание машин в процессе их работы. Ширину зерноочистительного отделения приняли 18м. Длину здания определили по этажу, где расположено наибольшее количество оборудования, имеющего максимальные габаритные размеры, которая составила 12 м. таким образом принимаем строительную сетку колонн 9х6 м.

8. Охрана труда

8.1 Оценка условий и безопасности труда на проектируемом предприятии

Охрана труда изучает актуальные вопросы производственной санитарии и травматизма, основные пожарно-технические сведения и общие правила пожарной безопасности на предприятиях пищевой промышленности, специфические особенности производства и требования безопасности при эксплуатации основного и вспомогательного технологического оборудования.

Законодательство об охране труда основывается на положениях, закрепленных Конституцией РК, где отмечено, что государство заботится об улучшениях условий труда, его научной организации, о сокращении, а в дальнейшем и полном вытеснении тяжелого физического труда на основе комплексной механизации и автоматизации производственных процессов во всех отраслях АПК.

Планировку и устройство территории предприятия, а также расположение зданий и других объектов осуществляли в соответствии с учетом технологического процесса, техники безопасности и промышленной санитарии.

На проектируемом предприятии в соответствии с действующими нормами устроены общие и специальные бытовые помещения и устройства: гардеробные, душевые, умывальные, уборные, курительные т.д., а также имеются столовая и медицинский пункт для оказания первой медицинской помощи.

В свою очередь производительность и результаты труда во многом зависят от санитарно-гигиенических условий. На проектируемой мельнице созданы все материальные и санитарно-гигиенические условия труда для работников предприятия.

Метеорологические условия в производственных помещениях (температура, влажность, давление, скорость движения воздушного потока и чистота воздуха) оказывают большое влияние на здоровье и работоспособность человека. Поэтому на мельнице созданы оптимальные микроклиматические условия.

Для оздоровления воздушной среды производственных помещений и создания нормальных условий труда на мельнице предусмотрено вентилирование воздуха.

Промышленная вентиляция - одно из самых мощных средств оздоровления условий труда, повышения его безопасности и производительности. Вентиляция создает наиболее благоприятные условия для эффективного ведения технологического процесса, улучшения качества продукции, сохранения оборудования, уменьшения расхода электроэнергии. Роль вентиляции не ограничивается только санитарно-гигиеническим значением, она имеет и большое технологическое, противопожарное и взрывобезопасное значение.

По способу перемещения воздуха различают вентиляцию естественную, когда обмен воздуха в помещении происходит вследствие разности объемных весов и давлений внутреннего и наружного воздуха или под действием ветра, и вентиляцию механическую, когда обмен воздуха в помещении осуществляется при помощи вентиляторов.

По способу организации обмена воздуха вентиляцию подразделяют на общую и местную. Общая вентиляция обеспечивает санитарно-гигиенические нормы при обмене воздуха во всем объеме помещения. Местная вентиляция предназначена для удаления пыли и вредных выделений непосредственно у мест образования и для удаления влаги, избыточного количества тепла и создания разрежения в защитных кожухах машин.

На предприятиях по переработке зерна многие производственные процессы (очистка, измельчение, шелушение зерна), связанные с применением машин с быстровращающимися и колеблющимися рабочими органами, сопровождаются шумом и вибрацией, уровень которых превышает нормы, что отрицательно будет сказываться на здоровье работников и производительности труда. Поэтому на мельнице для уменьшения вредных вибраций в машинах с колебательным движением рабочих органов применяем сдвоенные рабочие органы, колеблющиеся навстречу друг к другу и взаимно уравновешивающиеся. Машины, вызывающие колебания, устанавливаем на амортизаторах, виброизолированных от конструкций зданий. Всасывающие и выхлопные воздухопроводы с вентиляторами соединяем гибкими патрубками.

Немаловажную роль в организации работы человека имеет освещение производственных помещений. На проектируемой мельнице освещение производственных помещений обеспечивает достаточную и равномерную освещенность рабочих мест и безопасность труда. Также на предприятии предусмотрено аварийное освещение.

Для защиты рабочего от неблагоприятных воздействий внешней среды (механических, химических и термических) на предприятии применяют средства индивидуальной защиты - спецодежду, спецобувь, предохранительные приспособления.

8.2 Анализ опасных зон по взрыво- и пожароопасности на предприятии и инженерные предложения по их локализации

Развитие отраслей пищевой промышленности связано с концентрацией производства, созданием больших и сложных сооружений, сосредоточением готовой продукции, сырья и вспомогательных материалов.

Пожарная профилактика - это комплекс инженерно-технических и организационных мероприятий, направленных на обеспечение противопожарной защиты объектов отрасли.

Основными задачами пожарной профилактики являются разработка и осуществление мероприятий, направленных на устранение причин, которые могут вызвать пожар; на ограничение распространения возможных пожаров; на создание условий для безопасной эвакуации людей и имущества в случае пожара; на обеспечение успешного тушения возникших пожаров.

По пожарной опасности мукомольный завод относится к категории Б и В. В связи с этим на территории предприятия предусмотрена сеть пожарных подъездов к зданиям, сооружениям и источникам водоснабжения и пожарным водоемам, немаловажное значение принимает наличие пожарных депо на территории проектируемого предприятия.

При проектировании мельницы учитывали противопожарные разрывы между зданиями, не позволяющие огню переброситься с одного здания на другое. Величина разрывов зависит от огнестойкости смежных зданий, которая составила не менее 10-20 метров. Для пре5дупреждения распространения пожара по высоте здания служат огнестойкие междуэтажные перекрытия.

На мельнице используются первичные средства пожаротушения, размещенные в специальных шкафах, имеются также ящики с песком. В производственных помещениях и на каждом этаже имеется необходимое количество огнетушителей.

В случае возникновения пожара или аварии на мельницы предусмотрены эвакуационные выходы, которые обеспечат безопасную и быструю эвакуацию людей. План эвакуации людей на случай пожара из любого производственного помещения имеется на всех этажах здания.

Персональная ответственность за пожарную безопасность на предприятии возлагается на его руководителя, а на производственных участках, в цехах - на мастеров и начальников цехов.

8.3 Инструкция по технике безопасности при обслуживании и эксплуатации оборудования, предлагаемого проекта

Технологические процессы приема, очитки, выработки муки и т.д. связаны с применением большого количества машин, станков, аппаратов различных типов и конструкций.

Наряду с облегчением условий труда оборудование в случае несоблюдения требований безопасности при конструировании, изготовлении, монтаже и эксплуатации может представлять опасность для обслуживающего персонала.

Под опасной зоной машин, станков, аппаратов, механизмов понимают пространство, в котором постоянно или периодически действуют или возникают факторы, опасные для жизни обслуживающего персонала.

Конструкция машин, станка, аппарата, установки, механизма должна обеспечивать не только прочность и жесткость отдельных узлов и деталей, высокие технико-экономические показатели, технологический эффект, производительность труда, качество продукции и рентабельность, но и оптимальные санитарно-гигиенические и безопасные условия труда.

Для наблюдения за работой закрытых деталей и узлов в кожухе машины установлены смотровые окна. Машину оснащены устройствами, предупреждающими от перегрузок, отключающими ее при падении напряжения в электрической сети.

Движущиеся части оборудования, представляющие опасность для обслуживающего персонала, ограждены. Съемные и откидные ограждения рабочих органов обеспечены блокировкой, прекращающей работу оборудования пери съеме или открывании ограждения. Для предупреждения об опасности имеются звуковые, световые и цветовые сигнализаторы, которые установлены в зонах видимости и слышимости персонала. Части оборудования, которые представляют опасность для людей, окрашены в сигнальные цвета. На них нанесены знаки безопасности.

Оборудование в производственных помещениях проектируемой мельницы удобно и безопасно размещено для его обслуживания и ремонта. Ширина проходов, связанных непосредственно с выходами на лестничные клетки и в смежные помещения, а также между группами машин, составляет не менее 1 м. На рисунке 2 приведены опасные зоны машин в подготовительном отделении проектируемого мукомольного завода. Например, при эксплуатации моечных и увлажнительных машин необходимо следить за тем, чтобы кожухи машин не пропускали воду. Машины устанавливают в металлических или бетонных корытах с высотой бортов 50…75 мм. Во время работы моечной машины и отжимной колонки нельзя выгребать зерно из шнеков корыта и вынимать случайно попавшие туда посторонние предметы. Рабочую поверхность машин очищают сильной струей воды. Диски увлажнительных машин необходимо отбалансировать, струя воды должна быть равномерной, течь воды в арматуре, трубах и резервуарах не допускается.

Подогреватели зерна должны быть герметичными и не пропускать воду и пар в производственное помещение. Для предотвращения аварий секции подогревателя перед их установкой в машину проверяют их под давлением, в 1,5-2 раза превышающим максимальное рабочее давление данного аппарата. Кроме того, устанавливают предохранительные клапаны, манометры и термометры на высоте не более 2 м в доступном и удобном месте.

Магнитные колонки представляют собой набор магнитных подков через которые проходит продукт. Очищают магниты от налипших частиц металлов при помощи специальных щеток или деревянных скребков.

При эксплуатации камнеотделительных машин необходимо следить за тем, чтобы они вращались равномерно без ударов и стуков.

Триеры обеспечивают аппаратурой защиты для остановки привода при перегрузке либо завале продуктом. При работе триеров следят за герметичностью кожухов и эффективностью аспирации.

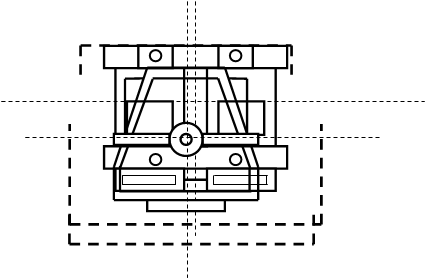

а) Сепаратор А1-БИС-12

б) Камнеотборочная машина Р3-БКТ

Рисунок 1 - Опасные зоны основных машин в подготовительном отделении мукомольного завода

Радиальные или продольные бичи обоечных машин должны быть надежно закреплены, а бичевые барабаны отбалансированы. Во время работы машин не разрешается вынимать ситовые рамы и открывать люки наждачных и металлических барабанов. Наждачная масса абразивных барабанов должна быть прочной, не иметь трещин, не отслаиваться от обечаек.

Опасная зона у сепараторов с возвратно-поступательным движением ситового кузова - это привод эксцентрикового колебателя, аспирационных и питающих шнеков. Ситовые рамы во время работы не должны самопроизвольно выпадать или перемещаться в пазах. Их надежно закрепляют специальными приспособлениями, устанавливаемыми с боковых сторон, и болтовыми соединениями с передней и задней сторон. Перед пуском сепаратора необходимо убедиться в уравновешенности кузовов, отсутствии стуков и повышенной вибрации.

Согласно действующей технике безопасности при внутреннем осмотре машин, находящемся в длительном выключении или неисправном состоянии снимают приводные ремни, отключают от электрической сети, а около места пуска оборудования вывешивают плакат "Оборудование неисправно" и др. При возникновении пожароопасной ситуации в производственном помещении технологическое, транспортное, вентиляционное и аспирационные установки подлежат немедленному выключению. Не допускается работа машин, при неисправной вентиляции в виду выделения пыли, а также с открытыми люками, крышками или дверками.

9. Экология

Одной из наиболее актуальных проблем, волнующих сегодня человечество, стала проблема охраны природы, рационального использования естественных богатств. В нашей стране охрана окружающей среды и рациональное использование естественных ресурсов относится к важнейшим политическим, экономическим и социальным задачам.

От общества зависит, как действовать в природе, чтобы, с одной стороны, полнее удовлетворять потребности общества в природных ресурсах, а с другой - всемерно их восстанавливать, восполнять и охранять.

На заре цивилизации человек воздействовал на окружающую природную среду незначительно и чаще всего локально. С ростом производительных сил это воздействие стало возрастать, однако до последнего времени господствовало представление, что ресурсы нашей планеты практически неисчерпаемы, а самоочищающая способность природы беспредельна. Но это представление глубоко ошибочно.

Охрана окружающей среды - одна из насущных задач человечества. Загрязнение окружающей среды приобретает все более острый, тревожный характер.

В природе все больше проявляются изменения, вызываемые сельскохозяйственной деятельностью человека, в связи с увеличением продовольственных потребностей и с ростом населения.

Немалый вред окружающей среде наносит деятельность зерноперерабатыващих предприятий.

Влияние производственного процесса хлебоприемных и зерноперерабатывающих предприятий на состояние окружающей среды характеризуется:

загрязнением воздуха в результате выброса пыли и токсичных веществ;

загрязнение зерновых продуктов, выделение сточных вод;

производственный шум.

Охрана атмосферного воздуха - важнейшая задача оздоровления внешней среды.

Производственные процессы, которые протекают на мукомольных заводах: очистка, вентилирование, шелушение, дозирование, измельчение, сортирование и т.д. сопровождаются выделением значительного количества пыли. Пыль, находясь во взвешенном состоянии, представляет собой дисперсную среду, называемую аэрозолем. Она загрязняет окружающий воздух, отрицательно действует на человека, окружающую среду.

По виду пыль, выделяемая предприятиями АПК, может быть органической, неорганической или органо-минеральной. Известно, что в зерновую пыль могут попадать споры различных грибков. Поэтому нередко она является переносчиком вирусных заболеваний.

Согласно санитарным нормам для рабочих зон производственных помещений установлены предельно допустимые концентрации пыли по массе частиц в миллиграммах, отнесенные к 1 м3 воздуха при нормальных условиях.

Для предотвращения выноса пыли в атмосферу и загрязнения прилегающей к предприятию местности на мукомольном заводе предусматривается система аспирации с определенным количеством отсасываемого воздуха из всех точек пылевыделения.

Воздух очищается от пыли в пылеотделителях различных конструкций. Порядок определения предельно допустимых концентраций (ПДК) выбросов вредных веществ в атмосферу регламентируется стандартом.

Кроме негативных последствий загрязнения атмосферного воздуха, зерновая и мучная пыль служит причиной возникновения взрывов на зерноперерабатывающих предприятиях.

Наряду с загрязнением воздуха в результате пылевыделения практика химической защиты зерновых продуктов от вредителей связана с выбросом токсичных веществ в атмосферу. Препараты, применяемые для этой цели, - пестициды служат потенциальным источником загрязнения окружающей среды: воздуха, воды, почвы и зерновых продуктов. Токсичность пестицидов, характер их воздействия, остаточное содержание в зерновых продуктах строго регламентируются и контролируются с точки зрения техники безопасности и охраны окружающей среды.

Уменьшению загрязнения воздуха пылью и промышленными газами способствуют зеленые насаждения. Растения не только поглощают диоксид углерода, выделяя при этом кислород, но и рассеивают и поглощают другие вредные вещества. По данным Д.П. Никитина и др., один гектар лиственных деревьев задерживает до 100 т пыли в год, а один гектар хвойных деревьев - до 40 т пыли в год. Помимо этого, растения обладают фитонцидным и противомикробным действием. Поэтому при проектировании мельниц необходимо учитывать важную роль зеленых насаждений в очистке атмосферы от вредных промышленных выбросов и отводить им соответствующее место на территории предприятия.

Помимо загрязнения атмосферы, серьезной проблемой является загрязнение водоемов хозяйственно-бытовыми и производственными сточными водами.

На мукомольных заводах воду расходуют на обработку зерна в машинах мокрого шелушения, аппаратах и машинах для увлажнения зерна, охлаждения вальцов вальцовых станков, обработку воздуха в кондиционерах.

Сточные воды фильтруют через сита в специальных сепараторах, мокрые отходы отжимают, просушивают и используют для кормовых целей. Степень очистки воды от примесей достигает 55%. Вода выводится в канализацию для последующей очистки и обеззараживания в системе очистных сооружений сточных вод до установленных водоохраной норм.

В системе мероприятий по охране окружающей среды важное место занимает проблема отходов. В процессе подготовки зерна к помолу его очищают от различных примесей, образующих отходы различных категорий, в том числе значительное количество ценных кормовых и негодных отходов. Перспективны более эффективное использование зерна и разработка рентабельных методов утилизации отходов.

Для создания нормальных и безопасных условий труда, для сохранения здоровой окружающей, благоприятной для жизни, труда и отдыха людей, необходимо проводить мероприятия по охране окружающей среды.

В нашем суверенном государстве Казахстан особое внимание уделяется этой проблеме. Президентом республики был подписан закон "Об охране окружающей среды", который регулирует отношения в сфере взаимодействия общества и природы с целью улучшения качества окружающей среды и рационального использования природных ресурсов.

10. Расчёт экономической эффективности проектируемого предприятия

Q=200 т/сут, 75% выход хлебопекарной муки составит (30+40+5%).

1. Производственная мощность

Мс =200 т/сут

2. Годовая производительность (производственная мощность)

М г = Мс*Pn=200*305=61000 т/год, (17)

Таблица 4 - Расчет рабочего времени предприятия

Виды плановых остановок предприятия	Период остановки
Календарное фактическое время, сут Технологические остановки, дней Декадные остановки на текущий ремонт, дней Ревизия силовых установок, дней Газация Всего остановок Итого Коэффициент использования календарного времени	365 2 20 4 4 60 305 83,5
