Учебное пособие: Металлы и сплавы

Нагрузка на наконечник 1 создается с помощью грузов 6, подвешенных к системе рычагов. Весь процесс испытания осуществляется приводом, работающим от электродвигателя, с помощью которого прикладывают и снимают нагрузку на наконечник.

Индикаторный прибор 9 служит для отсчета числа твердости. На его циферблате (рис. 2.6) нанесены две шкалы: красная В и черная С, имеющие по 100 делений каждая.

Шкала В смещена относительно шкалы С на 30 делений в направлении, противоположном движению стрелки индикатора при внедрении наконечника.

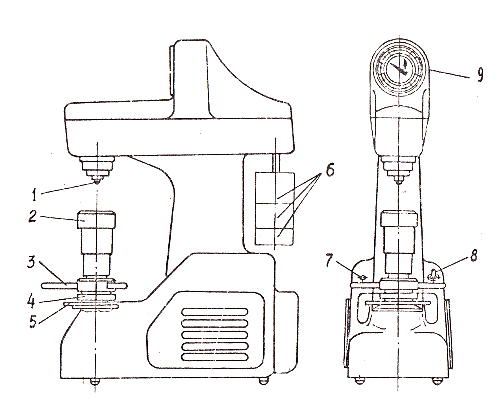

Рис. 2.5. Общий вид твердомера ТК-2М

Рис. 2.6. Индикаторный прибор твердомера ТК-2М

Порядок выполнения работы

1.  Проверить соответствие образцов требованиям.

2.  По табл. 2.4 выбрать шкалу, нагрузку и вид наконечника.

3. Включить прибор тумблером 8 (см. рис. 2.5), при этом должна загореться сигнальная лампочка 7.

4. Проверить соответствие груза выбранному наконечнику и шкале, по которой предполагается проводить измерение.

5. Установить испытуемый образец на столик 2 прибора.

6. Вращением рукояток маховика 3 плавно подвести испытуемый образец до соприкосновения с наконечником, а затем дальнейшим вращением произвести предварительное нагружение. При этом малая стрелка должна совпасть с красной точкой на циферблате, а большая – принять вертикальное положение. Если малая стрелка индикатора перейдет за красную точку, необходимо повторить испытание. Вращением барабана 4 совместить нуль черной шкалы с большой стрелкой индикатора (при любом наконечнике).

7. Плавным нажатием руки на клавишу 5 включить привод механизма нагружения.

8. После окончания цикла нагружения отсчитать твердость по выбранной шкале индикатора.

9. Опустить предметный столик вращением маховика 3 против часовой стрелки и снять образец.

10.   Результаты испытаний занести в протокол № 2 (см. приложение).

 Для каждого образца провести не менее трех испытаний.

 Определить среднее число твердости.

11. Перевести числа твердости по Роквеллу в числа твердости по Бринеллю, полученные значения НВ занести в протокол № 2.

Приложение

Протокол № 1. Определение твердости по Бринеллю Марка прибора

Результаты испытаний

Материал и толщина образца d, мм	Диаметр шарика D, мм	Нагрузка Р, кгс	Время  выдержки t, с	Первое определение		Второе определение		Третье определение		Среднее число твердости НВ, кгс/мм2	Предел прочности sв, кгс/мм2
				Диаметр отпечатка d, мм	Число твердости НВ, кгс/мм2	Диаметр отпечатка d, мм	Число твердости  НВ, кгс/мм2	Диаметр отпечатка d, мм	Число твердости НВ, кгс/мм2

Протокол № 2. Определение твердости по Роквеллу Марка прибора

Результаты испытаний

Материал и толщина образца d, мм	Наконечник	Нагрузка  Р, кгс	Шкала	Число твердости по Роквеллу НR			Среднее число твердости по  Роквеллу  НR	Число твердости по Бринеллю НВ, кгс/мм2

Лабораторная работа № 3

Методы исследования качества, структуры и свойств металлов и сплавов

Цель работы

1.  Изучить сущность, возможности и методику выполнения основных видов макроструктурного и микроструктурного анализа металлов и сплавов.

2.  Приобрести знания и навыки в приготовлении макрошлифов и проведении макроструктурного анализа.

3.  Изучить схему, устройство и возможности оптического металлографического микроскопа, а также применяемых вспомогательных устройств.

4.  Приобрести знания и навыки в приготовлении микрошлифов и выполнении микроструктурного анализа.

Макроструктурный анализ металлов и сплавов

Макроструктурный анализ - это исследование полуфабрикатов илиготовых изделий в целях выявления дефектов структуры или особенностей строения невооруженным глазом, с помощью лупы или инструментального микроскопа (при небольших увеличениях - до 30-кратного). Существует два вида исследований: а) без применения травителей и б) с применением травителей для создания рельефа или окрашивания поверхности образцов, деталей или их сечений.

Образец детали или ее элемент, специально вырезанный и приготовленный для анализа (опиливанием и шлифованием), называют макрошлифом.

Без предварительного травления могут быть выявлены дефекты или особенности структуры: поверхностные - трещины, шлаковые раковины, плены; внутренние - газовые пузыри, усадочные раковины, крупные непровары в сварных соединениях, а также определены вид, характер и предварительные причины изломов.

Для анализа изломов необходимо знать их типы и характеристику.

Вязкое разрушение имеет матовый оттенок без ярко выраженного металлического блеска (рис. 3.1). Образец или деталь перед разрушением приобретает значительную местную пластическую деформацию, сопровождающуюся образованием шейки.

При больших увеличениях в электронном микроскопе в изломе видны сферические ячейки, представляющие собой локальные очаги разрушения с удлинением перемычек вокруг них. Микроструктура такого разрушения называется чашечной.

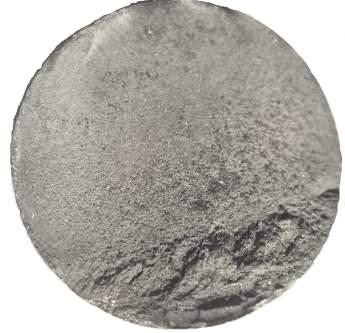

Рис. 3.1. Вязкое разрушение

Чисто вязкие разрушения встречаются довольно редко (в свинце, тантале). Цилиндрические образцы в месте образования шейки имеют, как правило, зону отрыва в центральной части и зону скольжения в виде чаши в периферийной части. Материал с вязким разрушением обеспечивает большую надежность конструкции. При разрушении вязкого материала требуется затрата значительной работы. В местах концентрации напряжений в результате локальной микродеформации материал упрочняется и разрушение предотвращается или оно происходит при более высоких напряжениях.

Хрупкое разрушение характеризуется малой работой разрушения, затрачиваемой только на упругую деформацию (рис. 3.2). Теоретически такого рода разрушения могут происходить при напряжениях, значительно больших пределов текучести (для идеальных кристаллов, не содержащих концентраторов напряжений). В реальных условиях при наличии в металлах дефектов кристаллического строения, концентраторов напряжений, неблагоприятного сочетания температурно-скоростных факторов нагружения хрупкие разрушения могут наблюдаться при напряжениях, равных 0,7 ss (предела текучести), а иногда и при 0,4…0,5 ss . Хрупкие разрушения происходят без заметной пластической деформации путем отрыва или скола.

Поверхность излома ориентирована перпендикулярно максимальным растягивающим напряжениям. Излом имеет кристаллический характер и металлический блеск. Разрушение может происходить по телу зерен (транскристаллический излом) или по границам зерен (межкристаллический излом). При больших увеличениях в электронном микроскопе хрупкие разрушения имеют «ручьистое» строение поверхности излома. Они часто являются причиной аварий крупных судов, мостов и других конструкций и сооружений.

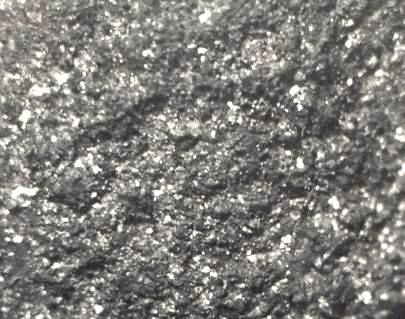

Рис. 3.2. Хрупкое разрушение

Квазихрупкие разрушения характеризуются отсутствием шейки и наличием равномерной деформации. Они наблюдаются во всех литейных алюминиевых и магниевых сплавах, в деформированных сталях и других сплавах.

Усталостное разрушение является причиной около 30…90% всех авиационных аварий (рис. 3.3). Оно развивается под действием растягивающих напряжений при знакопеременных нагрузках.

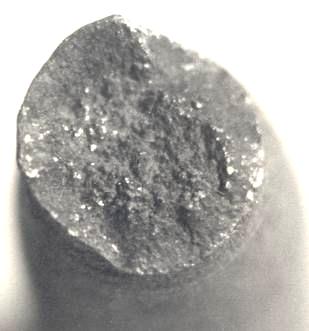

Рис. 3.3. Усталостное разрушение

Излом имеет две зоны. Первая зона – зарождение и постепенное распространение трещины с гладкими притертыми стенками, причем разрушение начинается от ярко выраженного фокуса. Вторая зона – окончательное хрупкое разрушение. Поверхность излома имеет кристаллическую шероховатую структуру. Так как усталостные разрушения наблюдаются в плоскости, нормальной к приложенным нагрузкам, то все причины, способствующие образованию или увеличению дефектов на поверхности (низкая чистота поверхности, наличие концентраторов напряжений, трение, монотонный или циклический нагрев), вызывают снижение усталостной прочности.

Усталостную прочность повышают:

а) термическая обработка сплавов, создающая более однородную дисперсную структуру с благоприятным распределением микронапряжений;

б) обдувка дробью или обкатка роликом, создающие напряжения сжатия в поверхностном слое;

в) азотирование, также создающее в поверхностном слое остаточные напряжения сжатия;

г) другие факторы.

Исследование макроструктуры сплавов с применением травления

Для исследования применяют поверхностное и глубокое травление. Поверхностное травление не создает рельефа и сопровождается окрашиванием отдельных зон с различной интенсивностью. Его применяют для исследования макрошлифов, в которых наблюдается резкая разнородность в химическом составе или структуре (сварка, химико-термическая обработка и др.). Температура травления – комнатная, время – 10–100 с, реактивы –относительно слабые (для сталей – 5%-ный раствор HNO3, CuCl2, для алюминиевых сплавов – 10%-ный раствор NaOH).

Глубокое травление, создающее на поверхности микрорельеф, применяется для деталей и макрошлифов с однородной структурой (литье, кованые детали). Время травления – до двух часов, температура травления – 80…100°С, реактивы – концентрированные.

Поверхностным травлением макрошлифов выявляют:

– химическую неоднородность на сечениях сварных швов; на сечениях деталей, поверхностный слой которых подвергнут диффузионному насыщению различными элементами: углеродом (цементация), азотом (азотирование), кремнием (силицирование), алюминием (алитирование), бором (борирование) и др.;
