Таблица 1.5 - Протокол испытания на растяжение

Параметры	Материал
Значение максимальной силы Рmax по отсчетному устройству, кгс
Предел прочности sв, вычисленный по этому значению силы, кгс/мм2
Результаты испытаний:
- предел пропорциональности  sпц, кгс/мм2
- физический предел текучести  sт, кгс/мм2
- условный предел текучести s0,2, кгс/мм2
- предел прочности sв, кгс/мм2
Относительное удлинение после разрыва d, % :
- по образцу
- по диаграмме
Относительное сужение y, %
Заключение о свойствах испытанного материала:
- прочностные
- пластические

Лабораторная работа № 2

Определение твердости металлов и сплавов

Цель работы

1.  Ознакомиться с устройством приборов.

2.  Изучить методику определения твердости металлов по Бринеллю, Роквеллу и Виккерсу (подготовка образцов, выбор наконечников и нагрузки, порядок определения твердости, области применения).

3.  Определить твердость образцов из различных материалов по Бринеллю и Роквеллу.

4.  Вычислить приближенное значение предела прочности по полученному значению НВ.

5.  Перевести числа твердости по Роквеллу в числа твердости по Бринеллю.

Содержание работы

Твердость – это способность материала сопротивляться внедрению в него других тел определенной формы и размеров под действием определенных сил. Измерение твердости можно осуществлять по методам Бринелля, Роквелла и Виккерса. В данной работе рассматриваются первые два метода.

Метод Бринелля

Метод измерения твердости металлов и сплавов по Бринеллю регламентируется ГОСТ 9012-59 (СТ СЭВ 468-77).

Сущность метода заключается во вдавливании стального закаленного шарика диаметром 2,5; 5,0 или 10 мм в испытываемый образец (изделие) под действием нагрузки, приложенной перпендикулярно к поверхности образца в течение определенного времени, и измерении диаметра отпечатка после снятия нагрузки (рис. 2.1).

Рис. 2.1. Схема получения отпечатка

Твердость по Бринеллю определяется отношением приложенной нагрузки Р (кгс) к площади поверхности отпечатка F (мм2):

. (2.1)

Площадь поверхности в виде шарового сегмента определяется выражением

, (2.2)

где D – диаметр шарика, мм;

 d – диаметр отпечатка, мм.

Твердость выражается в МПа или кгс/мм2. При определении твердости по Бринеллю нагрузка и диаметр шарика должны соответствовать закону подобия

Р=кD2, (2.3)

где к – постоянная для данного материала величина, равная 30, 10 или 2,5, которая выбирается в зависимости от вида материала, его предполагаемой твердости и толщины испытываемого образца.

Диаметр шарика D, нагрузку Р и длительность выдержки t выбирают в соответствии с ГОСТом в зависимости от вида материала, его ориентировочной твердости НВ и толщины образца d (табл. 2.1). В табл. 2.1 приведены также значения коэффициента к.

Таблица 2.1 - Выбор диаметра шарика, нагрузки и длительности выдержки

Материал	Твердость по Бринеллю	Толщина образца d, мм	Коэффициент К	Диаметр шарика D, мм	Нагрузка Р, кгс	Выдержка под нагрузкой t, с
Черные металлы	>140-150	6-3 3-2 < 2	30	10,0 5,0 2,5	3000 750 187,5	10
-«-	< 140	> 6 6-3 < 2	10	10,0 5,0 2,5	1000 250 62,5	10
Цветные металлы	> 130	6-3 4-2 < 2	30	10,0 5,0 2,5	3000 750 187,5	30
-«-	35-130	9-5 6-3 < 2	10	10,0 5,0 2,5	1000 250 62,5	30
-«-	8-35	> 6 6-3 < 3	2,5	10,0 5,0 2,5	250 62,5 15,6	30

Диаметр отпечатка измеряют специальным отсчетным микроскопом МПБ-2, на окуляре которого нанесена шкала с делениями, соответствующими десятым долям миллиметра, с точностью до 0,05 мм в двух взаимно перпендикулярных направлениях. Принимают среднюю из полученных величин.

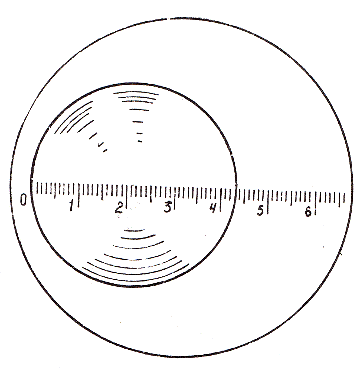

На рис. 2.2 показан способ измерения отпечатка по шкале отсчетного микроскопа. В рассматриваемом случае диаметр отпечатка равен 4,3 мм.

Измерив диаметр отпечатка, площадь поверхности отпечатка F определяют по формуле (2.2) и, зная величину приложенной силы Р, твердость определяют по формуле (2.1) или находят по табл. 2.2.

Рис. 2.2. Измерение отпечатка с помощью отсчетного микроскопа

При измерении твердости шариком D=10 мм под нагрузкой Р=29430 Н (3000 кгс) с выдержкой t=10 с твердость по Бринеллю обозначают цифрами, характеризующими число твердости, и буквами НВ, например 175НВ (здесь175 – число твердости, кгс/мм2, НВ – твердость по Бринеллю). При других условиях испытания после букв НВ указывают условия испытания в следующем порядке: диаметр шарика, нагрузка и продолжительность выдержки под нагрузкой, разделенные наклонной чертой, например 200НВ5/250/30. Между числом твердости по Бринеллю НВ и пределом прочности sв существует примерная количественная зависимость sв = K НВ, где K – коэффициент, определенный опытным путем (табл. 2.3).

Таблица 2.2 – Твердость по Бринеллю в зависимости от диаметра отпечатка

Диаметр отпечатка d, 2d* или 4d**, мм	Число твердости при нагрузке Р, кгс			Диаметр отпечатка d, 2d* или 4d**, мм	Число твердости при нагрузке Р, кгс
	30D2	10D2	2,5D2		30D2	10D2	2,5D2
3,00	415		34,6	4,55	174	58,1	14,5
3,05	401		33,4	4,60	170	56,8	14,2
3,10	388	129	32,3	4,65	167	55,5	13,9
3,15	375	125	31,3	4,70	163	54,3	13,6
3,20	363	121	30,3	4,75	159	53,0	13,3
3,25	352	117	29,3	4,80	156	51,9	13,0
3,30	341	114	28,4	4,85	152	50,7	12,7
3,35	331	110	27,6	4,90	149	49,6	12,4
3,40	321	107	26,7	4,95	146	48,6	12,2
3,45	311	104	25,9	5,00	143	47,5	11,9
3,50	302	101	25,2	5,05	140	46,5	11,6
3,55	293	97,7	24,5	5,10	137	45,5	11,4
3,60	285	95,0	23,7	5,15	134	44,6	11,2
3,65	277	92,3	23,1	5,20	131	43,7	10,9
3,70	269	89,7	22,4	5,25	128	42,8	10,7
3,75	262	87,2	21,8	5,30	126	41,9	10,5
3,80	255	84,9	21,2	5,35	123	41,0	10,3
3,85	248	82,6	20,7	5,40	121	40,2	10,1
3,90	241	80,4	20,1	5,45	118	39,4	9,86
3,95	235	78,3	19,6	5,50	116	38,6	9,66
4,00	299	76,3	19,1	5,55	114	37,9	9,46
4,05	223	74,3	18,6	5,60	111	37,1	9,27
4,10	217	72,4	18,1	5,65	109	36,4	9,10
4,15	212	70,6	17,6	5,70	107	35,7	8,93
4,20	207	68,8	17,2	5,75	105	35,0	8,76
4,25	201	67,1	16,8	5,80	103	34,3	8,59
4,30	197	65,5	16,4	5,85	101	33,7	8,43
4,35	192	63,9	16,0	5,90	99,2	33,1	8,26
4,40	187	62,4	15,6	5,95	97,3	32,4	8.11
4,45	183	60,9	15,2	6,00	95,5	31,8	7,96
4,50	179	59,5	14,0
