Целесообразность построения операции 05 в таком варианте следует подтвердить экономическими расчетами после назначения режимов резания и технического нормирования. В заключение на стандартных технологических картах и в соответствии с правилами ЕСТД составляют подробное операционное описание, которое вместе с маршрутным подшивается в пояснительную записку в виде приложения (см. приложение 1).

9. ПРИПУСКИ НА ОБРАБОТКУ

Припуском называют слой материала, удаляемый в процессе механической обработки в целях достижения заданных точности и качества обрабатываемой поверхности детали.

Чертежи исходных заготовок отличаются от чертежей готовых деталей тем, что на всех обрабатываемых поверхностях предусматриваются припуски, изменяющие их размеры, а иногда и форму.

Промежуточным припуском называют слой, снимаемый при выполнении данного (i-го) технологического перехода механической обработки (или одной операции).

Общим припуском называют сумму промежуточных припусков по всему технологическому маршруту механической обработки данной поверхности. Его определяют как разность размеров заготовки и готовой детали.

Величиной общего и промежуточных (операционных) припусков на обработку во многом определяется рентабельность техпроцесса.

Преувеличенные припуски влекут за собой перерасход материала, необходимость в дополнительных переходах (рабочих ходах) или операциях, в результате чего производительность обработки снижается.

Уменьшенные припуски усложняют достижение заданной точности размеров и качества обработки поверхностей, а при определенных условиях являются причиной появления брака.

Прогрессивный расчетно-аналитический способ позволяет определить припуски для конкретных условий обработки [5, с. 59-92; 9, с.243-255; 10, с.173-197 и др.]. Величиной минимального припуска, рассчитанного по этому способу , учитывается необходимость удаления шероховатости (Rzi-1), дефектного слоя (hi-1) и пространственных отклонений заготовки, (), полученных на смежном (i-1) предшествующем переходе, и необходимость компенсации погрешности установки (), возникающей на выполненном (i-м) переходе. Для каждой схемы базирования и вида обработки заготовки разработана следующая зависимость:

.

Максимальные припуски для каждого перехода по этому методу () определяют как сумму минимального припуска () с разностью допусков заготовки () и детали (), т. е.

С учетом значений  и  и допусков, назначаемых на каждый технологический переход, устанавливают размеры по всему технологическому маршруту обработки поверхности, округляя их до того знака десятичной дроби, с каким указан допуск: для валов в сторону увеличения (в плюс), а для отверстий в сторону уменьшения (в минус).

 Расчетно-аналитическим методом следует воспользоваться для расчета припусков на одну из наиболее ответственных поверхностей детали (отверстие или вал). На остальные поверхности, как указывалось в разделе 3, припуски следует назначить по таблицам [10,15], т.е. воспользоваться опытно-статистическим способом.

Раздел следует начинать с указаний о том, для обработки каких поверхностей и для выполнения каких операций (переходов) предполагается рассчитать припуски. Далее составляют схему расположения всех промежуточных припусков и допусков (см. рис. 5) и карту расчета припусков на обработку и предельных размеров по технологическим переходам с внесением в нее всех расчетных значений: RZ, h, Δ, ε (см. табл. 6).

После определения припусков на все поверхности необходимо уточнить размеры на чертеже заготовки и окончательно рассчитать ее массу. Текст пояснительной записки с определением припусков расчетно-аналитическим способом, с заключительной таблицей и схемой расположения промежуточных припусков и допусков может составлять 2―3 страницы.

Пример 7. Рассчитать припуски и промежуточные предельные размеры для обработки отверстия под шлицы 46Н 11(+0,16) в заготовке детали (см. рис. 1).

Согласно принятому маршруту обработки отверстие получают в два перехода – черновым и чистовым зенкерованием. Обработка ведется на операции 05 в два установа с базированием по необработанным, а затем обработанным наружным цилиндрическим поверхностям венца и торцам ( см. рис. 4, поз.V и VI )

Исходные данные. По чертежу и техническим требованиям к заготовке ( см. рис. 2 ): RZ = 240 мкм , h = 300 мкм ,  мкм, а после чернового зенкерования RZ = 50 мкм, h = 50 мкм [10, с. 190, табл. 27] и ,  мкм ( полагая, что коэффициент уменьшения погрешностей Ку = Δ дет./Δзаг= 0,05 [ 9 ] и, ).Погрешности установки заготовки в трехкулачковый патрон по необработанной поверхности  мкм, а по обработанной — мкм [10, с. 42, табл. 13]. Предельные отклонения диаметра отверстия в заготовке ES = +500 мкм и EI = −1000 мкм [ 10, с. 144, табл. 23] и рис. 2.

 Внесем исходные данные в табл. 6 и рассчитаем величину минимальных припусков, мкм [9]:

,

для чернового зенкерования

 мкм,

для чистового зенкерования

 мкм.

Таблица 6

Карта расчета припусков на обработку отверстий диаметром 46Н11

Проведем проверку правильности выполненных расчетов:

или

и .

Составим схему расположения припусков и допусков (рис.5).

Определим общий номинальный припуск:

Номинальный диаметр отверстия в заготовке:

Следовательно, на чертеже заготовки будет указан размер диаметра

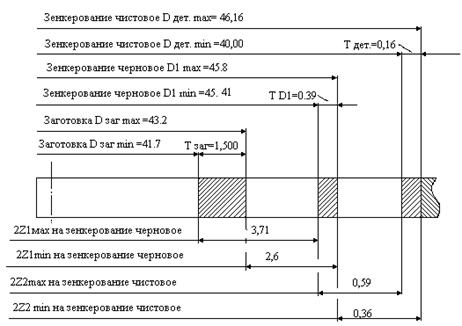

Рис. 5. Схема расположения припусков и допусков на обработку отверстия диаметра 46H11

Схема обеспечивает наглядность и способствует более глубокому пониманию вопроса. Ее рекомендуется составить (в черновике) до начала всех расчетов. Методика определения значений пространственных отклонений заготовки  для различных случаев приводится в [5, 7, 10, 30] и прочей литературе.

10. РЕЖИМ ОБРАБОТКИ, СИЛЫ И МОМЕНТЫ СИЛ РЕЗАНИЯ

Для проектируемых операций режим обработки поверхностей заготовки рассчитывают по формулам теории резания [11, 13, 25, 31]. Исходными данными к расчетам служат: номер, наименование и краткое содержание операции, сведения о заготовке (ее форма, размеры обрабатываемых поверхностей, величина припусков, характеристика материала), требования к точности размеров, точности формы и расположению к величине шероховатости обработанных поверхностей; принятые модель станка, конструкции приспособлений и инструмента; обязательно рисунок или эскиз обработки (см. рис. 6). Условия выполнения операций являются необходимой информацией для любых технологических расчетов и должны быть подробно изложены в плане раздела. Далее устанавливают глубину резания, затем подачу и скорость резания. При обработке поверхностей за один рабочий ход глубина резания равна величине припуска. При обработке поверхности в несколько рабочих ходов припуск делят так, чтобы для последнего рабочего хода глубина резания была наименьшей и обеспечивала заданную точность обработки. Подачу принимают по таблицам из справочников максимально допустимую: при черновой обработке ― условиями прочности самого слабого звена технологической системы; при чистовой и отделочной ― исходя из требований к точности и шероховатости поверхности.

Для одного-двух переходов расчет выполняют с подробными объяснениями, ссылками на таблицы и страницы первоисточников. Результаты расчетов режимов резания для других переходов в данной операции представляют таблицами (см. пример 8).

Режимы резания для других операций технологического маршрута могут быть установлены по упрощенным зависимостям [5, 14, 29 и др.] Далее, пользуясь программами кафедры, с помощью ЭВМ выполняют оптимизацию режимов для многоинструментальных наладок и выбор более экономичных ― для одноинструментальных. Во всех случаях принимаемые значения подач S и расчетные значения частот вращения шпинделей (числа двойных ходов в минуту) n следует скорректировать со значениями, действительно имеющимися на выбранной модели станка. Правила коррекции излагаются в учебниках по технологии машиностроения. При расчетах на ЭВМ в пояснительной записке коротко излагают суть решаемой задачи, указывают целевую функцию и приводят результаты (распечатку) вычислений.

Затем, пользуясь принятыми значениями режимов резания, по фор­мулам из [11, 13, 31] или другим, определяют действующие на заго­товку в процессе обработки силы и моменты сил резания. Для одного-двух переходов расчеты выполняет подробно, со ссылками на техническую литературу. Приводят эскизы с указаниями направления действующих сил и моментов. Результаты остальных расчетов сводят в таблицу (см. пример 8). Здесь же в заключении определяют эффективную мощность резания и сравнивают ее с мощностью приводов станка. По коэффициенту использования мощности  судят о правильности выбора оборудования. При низкой загрузке станка по мощности или недостаточной мощности его приводов подбирают более подходящую модель.

Пример 8. Установить режим обработки, рассчитать силы резания и необходимую мощность станка для выполнения операции 05.

Операция 05 ― токарная. Выпол-няется на вертикальном восьми-шпиндельном автомате мод. 1К282 в два установа. На шести рабочих позициях предварительно обрабаты-вают наружную поверхность венца, подрезают все торцы, выполняют черновое и чистовое зенкерование отверстия в ступице, снимаются фаски. На каждой позиции выполняют по два перехода (см.рис.4 к примеру 6). Режущие части всех инструментов из твердого сплава Т15К6.

Позиция III, переходы 1 и 2 ― точить поверхность 1 и 2 одновременно (рис.6). Оставим для чистовой обработки торцов припуск 0,3 мм. Тогда глубина резания мм. Подачу примем по [11, с.268, табл.14] мм/об (соответствует одной из ступеней по паспортным данным станка). Наибольшие диаметры обработки: ступицы  мм, венца  мм.

Скорость резания

где  коэффициент скорости резания;  - показатели степtней принимают по [11, с.269, табл.17] равным    и ;  ─ коэффициент, учитывающий конкретные условия резания: ; ― коэффициент, учитывающий свойства обрабатываемого материала [11,с.261, табл.1].

(по [11, с.162, табл.2]  и );

― коэффициент, учитывающий состояние поверхности заготовки, [11, с.163, табл.5]  (для поковки);

― коэффициент, учитывающий влияние инструментального материала, [11, с.263, табл.63] (для Т15К6);

 и ― коэффициенты, учитывающие параметры резца [11, с.271 табл.18],  и  (для  и r = 0,5);
