Курсовая работа: Споруди і обладнання водопостачання
НС
II
6.Визначення дорожніх
витрат та вузлових відборів

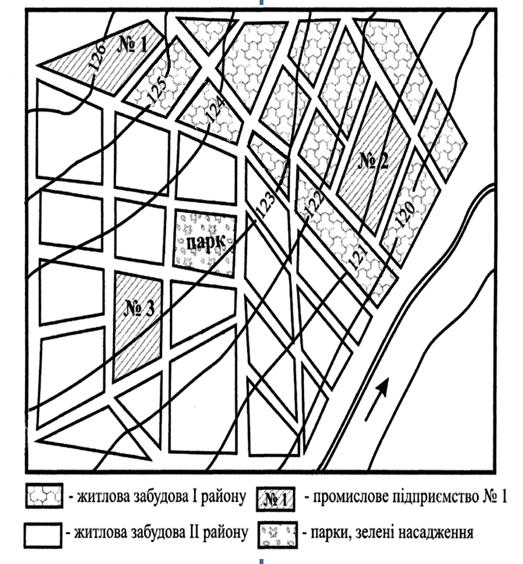

За планом міста
обчислюємо фактичну довжину ділянок магістральних ліній мережі, обмежених
вузлами, та окремо для кожного з районів міста визначаємо фактичну і розрахункову
(LІ і LІІ) довжину магістральної водопровідної
мережі як суму розрахункових довжин ділянок у даному районі (табл.12).
Для кожного з
районів визначаємо питому витрату води:
-
при
максимальному транзиті
-
= 294.234 / 3255 = 0.09 л/ с.м;
= 112.53 / 5115 = 0.022л/ с.м;
-
при
максимальному водоспоживанні
qпит.І = 239.66/ 3255 = 0.074 л/ с.м;
qпит.ІІ = 82.35/ 5115 = 0.0161л/ с.м.
Визначаємо
дорожні витрати qд на всіх розрахункових
ділянках (окремо для кожного району), як добуток питомої витрати води qпит при певному режимі і
розрахункової довжини ділянки (табл. 12).
Таблиця 12
Визначення
дорожніх витрат води
Ділянка
Фактична
довжина, м
Розрахункова
довжина, м
qд.мах,
qд.міп ,
л/c
л/c
Район І
1-2
690
690
51.06
62.1
2-3
1050
700
51.8
63
1-7
1000
850
62.9
76.5
6-7
830
415
30.71
37.35
7-3
1200
600
44.4
54
разом
4770
3255
239.66
292.234
Район ІІ
7-6
830
415
6.6815
9.13
7-3
1200
600
9.66
13.2
7-4
1450
1450
23.345
31.9
3-4
1200
600
9.66
13.2
4-5
950
700
11.27
15.4
6-5
1350
1350
21.735
29.7
разом
6980
5115
82.35
112.53
всього
11750
8370
322.01
404.764
Для кожного
розрахункового режиму визначаємо вузлові витрати, що обчислюються як половина
суми всіх дорожніх витрат, що прилягають до даного кузла, л/c:
.
Повну дорожню
витрату лінії, яка проходить на межі двох районів, обчислюємо як суму дорожніх
витрат, отриманих для цієї лінії у кожному з районів.
Записуємо витрати
підприємств, що приєднані до вузлів 2, 6, 5 (табл.13). Для режиму пожежогасіння призначаємо зосереджені витрати
води для гасіння пожеж у вузлах 6, 8.
