Вільні напори визначаємо в усіх вузлах магістральної водопровідної мережі і водоводів на всі розрахункові режими роботи водопроводу. Для цього креслимо розрахункові схеми мережі, на яких вказуємо значення, отримані при гідравлічному розрахунку.

Потрібний вільний напір Нтр визначаємо залежно від поверховості будинків:

Нтр= 4(n – 1) + 10, м,

де n – кількість поверхів.

Значення фактичних вільних напорів у вузлах водопровідної мережі визначаємо за формулою

Нвіл.і = Пі – Zз.і, м,

де Пі – п'єзометрична відмітка у і-му вузлі водопровідної мережі; Zз.і – відмітка поверхні землі у цій же точці.

Значення Пі в інших вузлах мережі визначаємо при послідовному обході всіх вузлових точок за формулою:

Пі+1 = Пі ± hі, м,

в якій величину втрати напору hі між двома точками мережі берємо із знаком «мінус», якщо напрям обходу точок збігається з напрямом руху води на ділянці, а в іншому разі приймають знак «плюс».

Диктуючою точкою для режимів максимального і водоспоживання та пожежогасіння буде вузол 2.

Диктуючою точкою для режиму транзиту буде вузол 6.

Для режиму пожежогасіння вільні напори у всіх вузлах мережі повинні бути не меншими 10 м і не більшими 60 м.

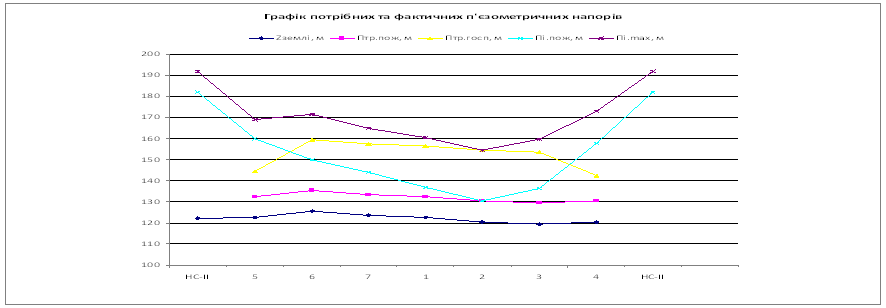

На основі виконаного гідравлічного розрахунку мережі та визначених вільних напорів і п'єзометричних відміток складаємо розрахункові схеми для усіх розрахункових режимів та будуємо профіль по зовнішньому контуру водопровідної мережі.

№ вузла	НС-ІІ	5	6	7	1	2	3	4	НС-ІІ
l, м	3200	1350	830	1000	690	1050	1200	3000
Zземлі, м	122	122.5	125.5	123.5	122.5	120.5	119.5	120.5	122
Пі.max, м	191.937	169.008	171.438	164.766	160.332	154.5	159.639	172.983	191.937
Пі.пож, м	181.993	159.961	149.958	143.905	136.9	130.5	136.438	157.673	181.993
Пі.транз , м	194.213	173.96	159.5	163.694	168.794	172.037	173.993	172.029	194.213
Птр.госп, м		144.5	159.5	157.5	156.5	154.5	153.5	142.5
Птр.пож, м		132.5	135.5	133.5	132.5	130.5	129.5	130.5

Список літератури

1.  СниП 2.04.02-84. Водоснабжение. Наружные сети и сооружения. /Госстрой СССР. – М., Стройиздат, 1985. – 136 с.

2.  Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водопроводных труб. Справочное пособие. М., Стройиздат, 1984. – 116 с.

3.  А.М.Тугай, В.О.Орлов, В.О.Шадура, С.Ю.Мартинов. Міські інженерні мережі та споруди. Підручник. – Київ: Укргеліотех, 2010. – 256с.

4.  Тугай А.М., Терновцев В.О., Тугай Я.А. Розрахунок і проектування споруд систем водопостачання: Навчальний посібник. – КНУБА, 2001. – 256с.

5.  Хоружий П.Д., Хомутецька Т.П., Хоружий В.П. Ресурсозберігаючі технології водопостачання. – К: Аграрна наука, 2008 – 534 с.

6.  Хоружий П.Д., Ткачук О.А. Водопровідні системи і споруди: Навч. посібник. – К.: Вища шк., 1993. – 230 с.: іл.

Прізвище , група

Варіант 18

1. Кількість населення:

I                     район - 42000 осіб

II                     район - 28000 осіб

2. Кількість поверхів забудови міста:

I                     район - 7

II                     район - 4

3. Ступінь благоустрою житлової забудови (СНиП 2.04.02-84, табл..1):

I                     район - з централізованим гарячим водопостачанням

II                     район - без ванн

4. Зона розташування міста - середня

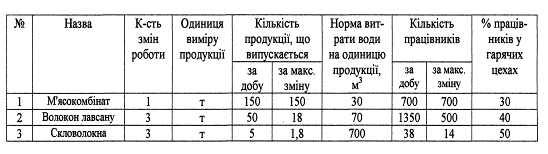

5. Промислові підприємства:

6. Довжина напірних водоводів - 3,0 км та 3,2 км

7. Відмітка поверхні землі біля насосної станції II підйому - 122,0 м

8. Генплан міста (М 1:20000)
