Курсовая работа: Споруди і обладнання водопостачання
br>

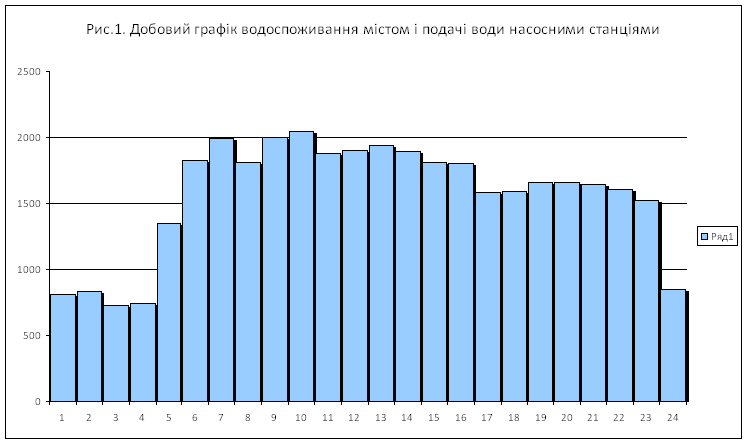

Графік роботи
насосів, що живлять водопровідну мережу, приймаємо трьохступінчастим (рис.1).
Подачу води насосами і тривалість роботи кожної ступені призначаємо так:
Таблиця 7
Визначення подачі
насосів на насосних станціях
|
Тривалість роботи насосів, год. |
Витрата, м3/год
|
Подача, м3/добу
|
1 ступінь |
5 |
789.6 |
3948 |
2 ступінь |
16 |
1738.734 |
27819.744 |
3 ступінь |
3 |
2011.32 |
6033.96 |
НС І підйому |
24 |
1575.071 |
37801.704 |
3. Трасування водопровідної
мережі
На плані міста
намічаємо місця підведення водоводів від НС-ІІ, влаштування водонапірної башти та виконуємо трасування магістральної
водопровідної мережі.
Діаметри
розподільних ліній призначаємо конструктивно – 150 мм.
Намічаємо і
нумеруємо вузли магістральної мережі у точках пересікання магістралей, місцях
підключееня крупних споживачів (підприємств), водонапірної башти і водоводів до
магістральної мережі та записуємо довжини ділянок мережі між вузлами.
Водоводи від
НС-ІІ до магістральної водопровідної мережі проєктуємо у дві нитки і
підключаємо до різних вузлів.
4. Визначення
місткості регулюючих споруд
Регулюючий об’єм
водонапірної башти визначаємо шляхом суміщення графіків водоспоживання і
водоподачі насосами 2-го підняття (табл. 8).
Таблиця 8
Визначення
регулюючого об’єму бака водонапірної башти
Години доби |
Qміста, м3/год
|
QНС-ІІ, м3/год
|
q у бак, м3/год
|
q із бака, м3/год
|
W у баку, м3
|
0-1 |
811.385625 |
789.6 |
|
21.785625 |
-21.785625 |
1-2 |
832.104625 |
789.6 |
|
42.504625 |
-64.29025 |
2-3 |
724.255625 |
789.6 |
65.344375 |
|
1.054125 |
3-4 |
739.662625 |
789.6 |
49.937375 |
|
50.9915 |
4-5 |
1478.895625 |
1738.734 |
378.069375 |
|
429.060875
|
5-6 |
1825.237625 |
1738.734 |
|
94.942625 |
334.11825 |
6-7 |
1994.665625 |
2011.32 |
|
264.370625 |
69.747625 |
7-8 |
1810.473625 |
1738.734 |
|
80.843625 |
-11.096 |
8-9 |
1997.72475 |
2011.32 |
58.57525 |
|
47.47925 |
9-10 |
2041.57875
|
2011.32 |
14.72125 |
|
62.2005 |
10-11 |
1879.82975 |
1738.734 |
|
149.53475 |
-87.33425 |
11-12 |
1902.91575 |
1738.734 |
|
172.62075 |
-259.955 |
12-13 |
1937.54475 |
1738.734 |
|
207.24975 |
-467.20475 |
13-14 |
1891.32375 |
1738.734 |
|
161.02875 |
-628.2335 |
14-15 |
1810.47375 |
1738.734 |
|
80.17875 |
-708.41225 |
15-16 |
1802.79475 |
1738.734 |
|
72.49975 |
-780.912
|
16-17 |
1585.216 |
1738.734 |
145.079 |
|
-635.833 |
17-18 |
1593.887625 |
1738.734 |
136.407375 |
|
-499.425625 |
18-19 |
1655.515662 |
1738.734 |
74.779338 |
|
-424.646287 |
19-20 |
1667.995625 |
1738.734 |
62.299375 |
|
-361.396912 |
20-21 |
1641.045625 |
1738.734 |
89.249375 |
|
-272.147537 |
21-22 |
1606.416625 |
1738.734 |
123.878375 |
|
-148.269162 |
22-23 |
1521.702625 |
1738.734 |
208.592375 |
|
57.911625 |
23-24 |
847.511625 |
789.6 |
|
57.911625 |
0,000000 |
Всього
|
37801.704 |
37801.704 |
|
|
|
