Курсовая работа: Проектирование привода пресс-автомата с плавающим ползуном

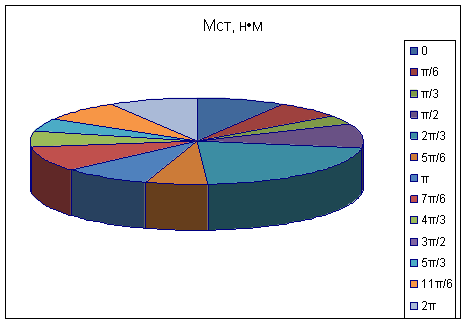

Рисунок 13. Изменение суммарного момента движущих сил и его составляющих от угла поворота кривошипа.

ВЫБОР РЕДУКТОРА (*)

Для выбора редуктора необходимо определить передаточное число редуктора, характер нагрузки, число оборотов быстроходного вала редуктора и расчётный момент Мрасч, который определяется по формуле:

Мрасч=k1·k2·Мн , (13)

где k1=1 (т.к. nдв≤1500 об/мин) – коэффициент, который отражает влияние повышенной частоты вращения вала электродвигателя; k2 – коэффициент, отражающий влияние характера нагрузки; Мн – такой постоянный по величине момент, который совершает за один технологический цикл ту же работу, что и реальный суммарный момент М∑(φ). Формула для определения номинального момента имеет вид:

Мн=·∫ М∑(φ)dφ , (14)

Для определения Мн подсчитаем площадь под графиком суммарного момента М∑(φ) (Рисунок 13), которая равна S=498,9 (н·м/с) и затем найдём номинальный момент Мн по формуле (14): Мн=·498,9=79,4 (н·м). По графику суммарного момента М∑(φ) (Рисунок 13) определим характер нагрузки – сильные толчки. Следовательно, коэффициент k2=2,8. По формуле (13) найдём Мрасч:

Мрасч=1·2,8·79,4=222,32 (н·м).

Найдём передаточное отношение зубчатой передачи:

i=nдв/n1=480/140=3,4 ,

где nдв – частота вращения вала двигателя;

n1 – число оборотов кривошипа.

По расчётному моменту Мрасч и пердаточному числу i из каталога [3] выбираем мотор-редуктор цилиндрический одноступенчатый МЦ-100. Допускаемый крутящий момент T на выходном валу равен 230 н·м.

Для выбранного редуктора найдём передаточное число iф=3,57, и определим погрешность по передаточному числу δi и по допускаемому крутящему моменту δТ:

δi=(iф-i)/i=[(3,57-3,4)/3,4]·100%=5%;

δТ=(T-Мрасч)/Мрасч=[(230-222,32)/222,32]·100%=3,45%.

Параметры редуктора приведены в Таблице 5.

Характеристики подшипника качения приведены в Таблице 6.

Схема подшипника качения показана на Рисунке 14.

Таблица 5. Значение эксплуатационных и конструктивных параметров цилиндрического одноступенчатого мотор-редуктора МЦ-100 [3]

Обозначение	Единица измерения	Наименование параметра	Значение параметра
H1	мм	высота редуктора	426
B1	мм	ширина редуктора	305
L	мм	длина редуктора	675
aw	мм	межосевое расстояние	100
m	мм	нормальный модуль зубчатого зацепления	1,5
tk	мм	ширина венца зубчатого колеса	25
z1	-	число зубьев шестерни	28
z2	-	число зубьев колеса	100
iф	-	фактическое передаточное число редуктора	3,57
β	град.	угол наклона линии зуба	16˚15΄37˝
dТ	мм	посадочный диаметр хвостовой части тихоходного вала	40
dБ	мм	посадочный диаметр хвостовой части быстроходного вала	-
-	-	номер подшипника на тихоходном валу редуктора	7308
-	-	материал и термообработка колеса и шестерни редуктора	Ст. 40Х, поверхностная закалка
-	-	материал и термообработка тихоходного вала редуктора	Ст. 40Х, улучшение

Таблица 6. Характеристики подшипника качения № 7308

Обозначение	Единица измерения	Наименование параметра	Значение параметра
D	мм	наружный диаметр подшипника	90
d	мм	внутренний диаметр подшипника	40
T	мм	габаритная ширина подшипника	25,25
c	мм	ширина наружного кольца подшипника	20
C	кН	динамическая грузоподъёмность	66
X	-	коэффициент радиальной нагрузки	0,4
Y	-	коэффициент осевой нагрузки	2,16
e	-	величина, характеризующая критическое отношение радиальной и осевой нагрузок	0,28
α	град.	Угол между осями подшипника и телом качения	12˚
