Курсовая работа: Тепловой расчет парогенератора ГМ-50-1

5.1.3) Активный объём топочной камеры определяют по формуле:

Эффективная толщина излучающего слоя:

V.2 Расчёт теплообмена в топке

5.2.1) Расчёт основан на приложении теории подобия к топочным процессам. Расчётная формула связывает температуру газов на выходе из топки qт’’ с критерием Больцмана Bo, степенью черноты топки ат и параметром М, учитывающим характер распределения температур по высоте топки и зависящим от относительного местоположения максимума температур пламени, который определяется схемой размещения и типом горелок.

При расчёте теплообмена используют в качестве исходной формулу:

Где Tт’’ = Jт’’ + 273 - абсолютная температура газов на выходе из топки, [K]; Ta = Ja + 273 -температура газов, которая была бы при адибатическом сгорании топлива, [K]; Bо – критерий Больцмана, определяемый по формуле:

Из этих формул выводятся рясчётные.

5.2.2)  Определяем полезное тепловыделение в топке Qт и соответствующую ей адиабатическую температуру горения Та :

Где количество тепла, вносимое в топку с воздухом Qв, определяют по формуле:

Полезное тепловыделение в топке Qт соответствует энтальпии газов Iа, котрой располагали бы при адиабатическом сгорании топлива, т.е Qт= Iа Þ Та=2352,4 К;

5.2.3)  Параметр М, характеризующий температурное поле по высоте топки, определяют по формуле:

М=А-B×xт; где А и В опытные коэффициенты, значения которых принимают: А=0,54; В=0,2; (при камерном сжигании мазута).

Относительное положение максимума температур факела в топке определяют по формуле:

Хт= Хг+ DХ; где Хг – относительный уровень расположения горелок, представляющий собой отношение высоты расположения осей горелок hг (от пода топки) к общей высоте топки Нт (от пода топки до середины выходного окна из топки, т.е. Хг = hг/ Нт ); DХ – поправка на отклонение максимума температур от уровня горелок, принимаемая для газомазутных топок с производительностью >35т/ч DХ=0;

При расположении горелок в несколько ярусов и одинаковом числе горелок в ярусе высоту расположения определяют расстоянием от средней линии между ярусами горелок до пода или до середины холодной воронки; при разном числе горелок в каждом ярусе:

где
 n1, n2 и т.д. – число горелок в первом, втором и т.д. ярусах; h1г, h1г и т.д. – высота расположения осей ярусов.

М = 0,54·0,2·0,2459=0,4908

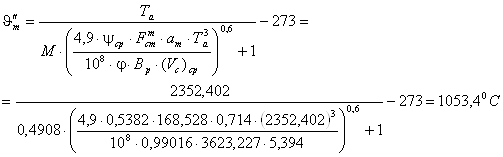

5.2.4) Степень черноты топки ат и критерий Больцмана В0 зависят от искомой температуры газов на выходе uг’’.

Принимаем uг’’ = 1100 0С:

Среднюю суммарную теплоёмкость продуктов сгорания определяют по формуле:

5.2.5) Степень черноты топки определяют по формуле:

где аф – эффективная степень черноты факела:

где асв и аг – степень черноты,которой обладал бы факел при заполнении всей топки соответственно только светящимся пламенем или только несветящимися трёхатомными газами; m – коэффициент усреднения, зависящий от теплового напряжения топочного объёма и m=0,55 для жидкого топлива.

Величины асв и аг определяют по следующим формулам:

Где Sт – эффективная толщина излучаемого слоя в топке; P – давление в топке, для паровых котлов, работающих без наддува Р = 1 кгс/см2.

Коэффициент ослабления лучей kг топочной средой определяют по номограмме.

Коэффициент ослабления лучей kс сажистыми частицами определяют по формуле:

где Tт’’ - температура газов на выходе из топки; Cр/Hp - соотношение содержания углерода и водорода в рабочей массе топлива;

5.2.6)тОпределяем количество тепла, переданное излучением в топке:

5.2.7)  Определим тепловые нагрузки топочной камеры:

Удельное тепловое напряжение объёма топки:

Допуск 250¸300 Мкал/м3×ч;

Удельное тепловое напряжение сечения топки в области горелок

VI Поверочный расчёт фестона

6.1) В котле, разрабатываемом в курсовом проекте, на выходе из топки расположен трёхрядный испарительный пучок, образованный трубами бокового топочного экрана, с увеличенным поперечными и продольными шагами и называемый фестон. Изменение конструкции фестона связано с большими трудностями и капитальными затратами, поэтому проводим поверочный расчёт фестона.

Задачей поверочного расчёта является определение температуры газов за фестоном Jф’’ при заданных конструктивных размерах и характеристиках поверхности нагрева, а также известной температуре газов перед фестоном, т.е на выходе из топки.

6.2)  По чертежам парового котла составляют эскиз фестона.

6.3)  По чертежам парового котла составляем таблицу:

Наименование величин	Обозн.	Раз-ть	Ряды фестона			Для всего фестона
			1	2	3
Наружный диаметр труб	d	м	0,06
Количество труб в ряду	z1	--	23	23	24	-
Длина трубы в ряду	lI	м	2,3	2	1,275	-
Шаг труб: поперечный	S1	м	0,21	0,21	0,21	0,21
продольный	S2	м	-	0,35	0,775	0,5197
Угловой коэф фестона	xф	-	-	-	-	1
Расположение труб	-	-	шахматное
Расчётная пов-ть нагрева	H	м2	9,966	8,666	5,765	24,3977
Размеры газохода: высота	aI	м	2,25	2,05	1,275	-
ширина	b	м	5	5	5	-
Площадь живого сечения	F	м2	8,283	7,611	4,539	6,7646
Относительный шаг труб: поперечный	S1/d	-	3,5	3,5	3,5	3,5
продольный	S2/d	-	-	5,833	12,92	8,6616
Эффективная толщина излучающего слоя	Sф	м	-	-	-	2,03
