Курсовая работа: Разработка асинхронного двигателя с короткозамкнутым ротором

 (130)

.

 - при холостом ходе:

 (131)

На следующем этапе необходимо рассчитать рабочие характеристики асинхронной машины.

3.5 Расчет рабочих характеристик

Методы расчёта характеристик основаны на системе уравнений токов и напряжений, которой соответствует схема замещения.

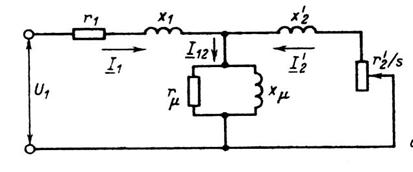

Рисунок 3.1- Cхема замещения.

Рассчитаем сопротивление взаимной индукции обмоток статора и ротора:

 (132)

 (133)

Комплексный коэффициент  для машин мощностью более 3 кВт с большой точностью можно определить по формуле:

 (134)

 (135)

 (136)

 (137)

Активная составляющая тока синхронного холостого хода, А:

 (138)

Номинальное скольжение (предварительно) принимаем s=0,02

Для расчёта рабочих характеристик необходимы следующие формулы:

 (139)

 (140)

 (141)

 (142)

 (143)

 (144)

 (145)

 (146)

 (147)

 (148)

 (149)

 (150)

 (151)

 (152)

 (153)

 (154)

 (155)

 (156)

 (157)

Результаты расчёта рабочих характеристик представлены в таблице 3.4.1 и 3.4.2

Таблица 3.4.1

Si	m1i	zi	I1ai	I1pi	I1i	I2i	P1i
0.0001	619.587	619.962	1.577	37.149	37.18	0.373	1.041
0.0019	32.61	32.718	7.945	37.253	38.09	7.065	5.244
0.0038	16.305	16.417	14.616	37.563	40.3	14.081	9.647
0.0057	10.87	10.986	21.226	38.073	43.5	21.043	14.009
0.0076	8.152	8.272	27.767	38.778	47.69	27.945	18.326
0.0095	6.522	6.645	34.231	39.673	52.39	37.786	22.592
0.011	5.435	5.562	40.61	40.751	57.53	41.56	26.803
0.013	4.659	4.79	46.898	42.007	62.9	48.265	30.952
0.015	4.076	4.211	53.087	43.434	68.59	54.897	35.038
0.017	3.623	3.762	59.173	45.025	74.35	61.453	39.054
0.019	3.261	3.403	65.15	46.773	80.2	67.93	42.868
0.021	2.965	3.11	71.013	48.67	86.09	74.326	46.868
0.023	2.717	2.867	76.757	50.71	91.99	80.638	50.659
0.024	2.592	2.744	80.027	51.954	95.41	84.254	52.818
0.026	2.383	2.538	86.153	54.448	101.91	91.075	56.861
0.029	2.174	2.334	93.243	57.612	109.6	99.054	61.54

Таблица 3.4.2
