Курсовая работа: Системы теплоснабжения станкостроительного завода от котельной

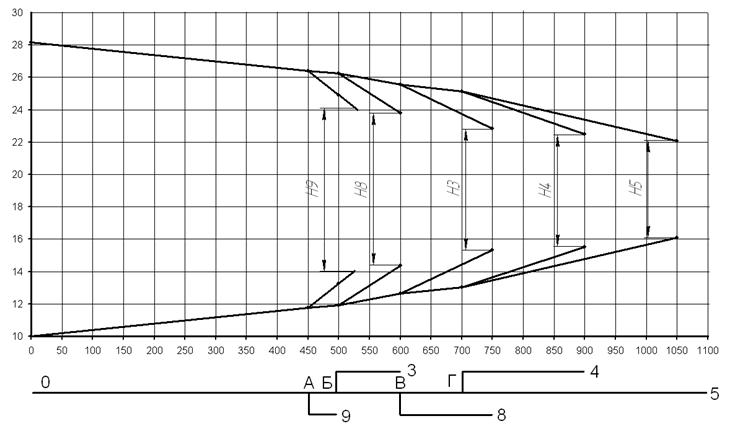

Рис. 5. Пьезометрический график

3.2 Гидравлический расчёт паровой сети

Пар поступает к потребителям в насыщенном состоянии. Параметры пара у абонентов , . От источника пар отпускается с параметрами , .

Расчет главной магистрали.

Расчет участка Г-5.

Длина участка Г-5 , расход пара на технологические нужды цехом 5 , расход пара для систем горячего водоснабжения. Расход пара на участке

.

1)  Определение средней плотности на участке.

Среднее давление на участке

.

Удельное падение давления на участке  принимаем в первом приближении как среднее для магистрали:

;

.

Средняя температура на участке

.

Средняя плотность на участке

.

2)  Определение диаметра участка

;

при  , рекомендуется для паропроводов.

;

.

.

Ближайший стандартный внутренний диаметр .

3)  Действительное удельное падение давления

.

4)  Определение эквивалентной длины местных сопротивлений.

На участке имеются задвижка, вентиль, тройник, 2 компенсатора, 2 трёхшовных колена.

Их коэффициенты местных сопротивлений имеют следующие значения:

.

5)  Падение давления на участке

6)  Давление в узловой точке

.

Результаты расчётов остальных участков магистрали сведены в таблицу 7.

Расчёт ответвлений.

Ответвление Г-4.

Длина участка Г-4 l=200 м; расход пара на технологические нужды цехом 5 , расход пара для систем горячего водоснабжения .Расход пара на участке .

1)  Падение давления на ответвлении

.

2)  Удельное падение давления

.

3)  Средние параметры на ответвлении

4)  Средняя плотность на участке кг/м3.

5)  Определение диаметра ответвления

; .

6)  Действительное удельное падение давления

.

7)  Определение эквивалентной длины местных сопротивлений

.

8)  Падение давления на участке

.

9)  Давление у абонента.

.

Как правило, лучше иметь некоторый экономический запас по давлению у потребителя, который всегда может быть сдросселирован. Остальные ответвления считаются аналогично, и приводится в таблице 7.

Участок	Длина участка l, м	Расход теплоносителя G, кг/с	Результаты									Давление в конце участка Рк, Па
			предварительного расчёта					окончательного расчёта
			Rл,Па/м	Рср,Па	t, ºС	p, кг/м3	d, м	dГОСТ, м	Rлд,Па/м	lэ, м	ΔР, Па
Магистраль
ОА	450	3,672	86,32	852022,7	165,5	3,67	0,231	0,300	21,66	191,77	13903,8	761881,1
АБ	50	3,188	82,69	755208,8	160,5	3,33	0,225	0,250	46,84	11,00	2857,71	747977,3
БВ	100	2,743	84,69	760801,5	159,0	3,18	0,214	0,250	36,33	44,7	5257,5	745119,6
ВГ	100	1,154	94,72	749908,3	157,0	3,03	0,150	0,150	98,63	62,2	15999,5	739862,0
Г-5	350	0,290	63,49	716666,7	152,5	2,67	0,099	0,100	59,36	52,0	22862,4	723862,5
Ответвления
Г-4	200	1,589	79,54	719931	156,0	2,95	0,200	0,200	42,30	61,61	11070	728792,0
В-3	150	0,869	177,16	711931,2	154,5	2,81	0,125	0,125	154,93	29,60	2782,02	705379,1
Б-8	100	0,0445	300,79	722559,8	159,0	3,13	0,080	0,080	379,41	33,82	50774,7	708944,1
А-9	50	0,484	639,69	723988,6	160,5	3,33	0,080	0,080	427,78	21,62	30640,9	717336,4

Таблица 7 Результаты гидравлического расчёта паровой сети промпредприятия
