Курсовая работа: Системы теплоснабжения станкостроительного завода от котельной

Расчетный расход сетевой воды на вентиляцию:

.

Расход воды при данной температурах наружного воздуха:

.

Относительный расход воды в системе вентиляции

.

Расход сетевой воды на системы отопления при центральном качественном регулировании по отопительной нагрузке будет постоянным:

Максимальный суммарный расход сетевой воды:

Температура сетевой воды в обратной линии тепловой сети определяется как температура смеси:

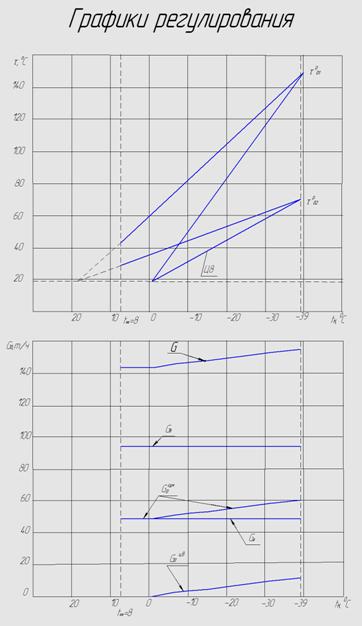

Графики регулирования представлены на рис. 3.

3. Гидравлический расчёт



3.1 Гидравлический расчёт водяной тепловой сети

Исходными данными для расчета являются: схема тепловой сети, длины участков и расходы воды у потребителей. Эти данные приведены на рис. 4. Помимо задвижек и вентилей, указанных на схеме сети, на каждые 100 м трубопроводов сети в среднем установлено по одному сальниковому компенсатору и по сварному трехшовному колену.

Расходы воды у потребителей определяются тепловыми нагрузками потребителей, температурным графиком сети, схемой подключения потребителей к сети и способом регулирования.

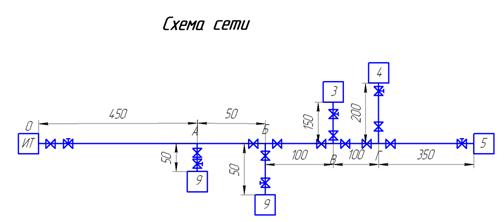

Рис. 4. Схема водяной тепловой сети

Гидравлический расчет сети выполняется на максимальный расход сетевой воды.

Так, при параллельном подключении к водяной тепловой сети систем водяного отопления и вентиляции и центральном качественном регулировании по отопительной нагрузке, максимальный расход в сети, будет при температуре наружного воздуха, равной расчетной температуре для вентиляции tно (из графиков регулирования) и определяется как

.

Для цеха №2

;

Для цеха №3

;

Для цеха №5

;

Для цеха №6

;

Для цеха №9

.

Расчёт главной магистрали.

За направление главной магистрали выбираем направление О-5.

Участок Г-5:

Длинна участка Г-5 ; расход воды .

1)  Определение диаметра участка.

Предварительная оценка диаметра участка выполняется по формуле:

.

 - удельное падение давления на участке; предварительно принимаем на основе рекомендаций.

Ближайший стандартный внутренний диаметр .

2)  Действительное удельной падение давления определяется по формуле:

.

3)  Определение эквивалентной длины местных сопротивлений

где .

На участке имеются задвижка, вентиль, тройник, 3 компенсатора, 3 трёхшовных колена. Их коэффициенты местных сопротивлений имеют следующие значения:

4)  Падение давления на участке:

.

Результаты расчёта остальных участков магистрали сведены в таблицу 6.

Расчёт ответвлений.

Ответвление Г-4:

Длина ответвления Г-4 ; расход воды .

1)  Падение давления на ответвлении:

.

2)  Удельное падение давления

, где

 (предварительно оценивается).

3)  Диаметр ответвления:

Ближайший стандартный внутренний диаметр .

4)  Эквивалентная длина местных сопротивлений ответвления:

5)  Действительное удельной падение давления определяется по формуле:

.

6)  Уточнение падения давления на ответвлении:

.

Результаты расчёта остальных ответвлений сведены в таблицу 6.

Пьезометрический график представлен на рис. 5.

Участок	Длина участка l, м	Расход теплоносителя G, кг/с	Результаты
			предварительного расчёта		окончательного расчёта
			Rл,Па/м	d, м	dГОСТ, м	Rлд,Па/м	lэ, м	lп, м	ΔР, Па
Магистраль
ОА	450	42,93	80,000	0,216	0,259	30,32	116,8	566,8	17187,9
АБ	50	39,35	80,000	0,209	0,259	25,48	10,3	60,3	1537,1
БВ	100	25,01	80,000	0,176	0,184	61,95	12,9	112,9	6993,4
ВГ	100	16,76	80,000	0,151	0,175	36,20	12,4	112,4	4068,1
Г-5	350	10,05	80,000	0,124	0,125	76,14	41,6	391,6	29819,3
Ответвления
Г-4	200	6,71	112,96	0,099	0,100	109,53	42,0	242	26503,8
В-3	150	8,25	132,53	0,104	0,125	51,31	52,3	202,3	10379,1
Б-8	100	14,34	272,54	0,112	0,125	155,03	56,0	156,0	24188,2
А-9	50	3,58	565,57	0,057	0,70	202,81	23,1	73,1	14832,6

Таблица 6 Результаты гидравлического расчёта водяной сети промпредприятия
