Курсовая работа: Электроснабжение сельского населенного пункта

15. Расчёт сети по потере напряжения при пуске электродвигателя

Когда в сети работают короткозамкнутые асинхронные электродвигатели большой мощности, то после того, как сеть рассчитана по допустимым отклонения напряжения, её проверяют на кратковременные колебания напряжения при пуске электродвигателей. Известно, что пусковой ток асинхронного короткозамкнутого электродвигателя в 4…7 раз больше его номинального значения. Вследствие этого потеря напряжения в сети при пуске может в несколько раз превышать потерю напряжения на двигателе будет значительно ниже, чем в обычном режиме.

Однако в большинстве случаев электродвигатели запускают не слишком часто (несколько раз в час), продолжительность разбега двигателя невелика – до 10 с.

При пуске электродвигателей допускаются значительно большие понижения напряжения, чем при нормальной работе. Требуется только чтобы пусковой момент двигателя, был достаточен для преодоления момента сопротивления и, следовательно, двигатель мог нормально развернуться.

Потребитель 142 (цех консервов) имеет привод компрессора с электродвигателем 4А112М2Y3



Паспортные данные электродвигателя

Рном=7,5 кВт                cosjном=0,88       КПД=0,875

lmax=2,799          lmin=1,8               lпуск=2

lкр=2                   Rк.п=0,076           Хк.п=0,149

Sк=17                  кI=7,5                  lтр=1,199

Допустимое отклонение напряжения на зажимах двигателя определяются по формуле

,

dUдоп.д.=-(1-0,851)×100=-14,853 %

Параметры сети от подстанции до места установки электродвигателя определяются по формулам



,

,

rл=0,411×0,275=0,113 Ом,

xл=0,299×0,275=0,082 Ом.



Фактическое отклонение напряжения на зажимах электродвигателя определяется по формуле



,



где    δUд.д.пуск - отклонение напряжения на зажимах электродвигателя до пуска, %;

DUтр.пуск - потери напряжения в трансформаторе при пуске электродвигателя, %;

ΔUЛ.0,38 пуск – потери напряжения в линии 0,38 кВ при пуске электродвигателя, %.

Потеря напряжения в трансформаторе при пуске электродвигателя определяется по формуле

.



Мощность двигателя при пуске определяется по формуле



,

где    КI – кратность пускового тока.

Коэффициент реактивной мощности при пуске определяется по формуле



.



Потеря напряжения в линии 0,38 кВ при пуске определяется



.



Заключением об успешности пуска электродвигателя является условие



Пусковой коэффициент реактивной мощности равен

Мощность асинхронного двигателя при пуске равна

Pд.пуск= (25,688×0,724)/0,77=24,186 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

∆Uл 0,38пуск= (24,186×12,751)/400=0,771 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

∆Uл 0,38пуск= ((24186,873×(0,113+0,16))/(144400))×100%=4,592 %

Отклонение напряжения на зажимах электродвигателя до пуска

∆Uл 0,38пуск=11,273 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

δUд.пус.ф.=-16,637 %.

Пуск двигателя состоится.

16. Расчёт токов короткого замыкания

По электрической сети и электрооборудованию в нормальном режиме работы протекают токи, допустимые для данной установки. При нарушении электрической плотности изоляции проводов или оборудования в электрической сети внезапно возникает аварийный режим короткого замыкания, вызывающий резкое увеличение токов, которые достигают огромных значений.

Значительные по величине токи короткою замыкания представляют большую опасность для элементов электрической сои и оборудования, так как они вызывают чрезмерный нагрев токоведущих частей и создают большие механические усилия. При выборе оборудования необходимо учесть эти два фактора для конкретной точки сети. Для расчета и согласования релейной защиты также требуются токи короткого замыкания.

Для расчетов токов короткого замыкания составляется расчетная схема и схема замещения которые представлены на рисунке 16.1 и рисунке 16.2.

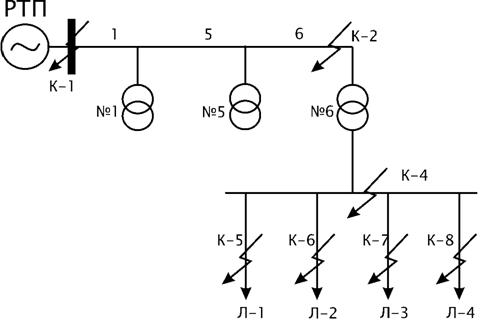

Рисунок 16.1 - Расчётная схема для определения токов короткого замыкания.

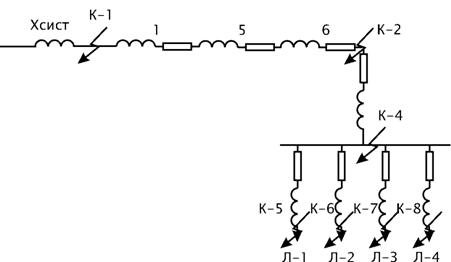

Рисунок 16.2 - Схема замещения для определения токов короткого замыкания.

Расчет токов короткого замыкания и высоковольтной сети

Токи короткого замыкания в высоковольтной сети определяются в следующих точках: на шинах распределительной подстанции, на шинах высокого напряжения наиболее удаленной ТП и на шинах высокого напряжения расчетной ТП-6.

Токи короткого замыкания определяются методом относительных единиц. За основное напряжение принимается напряжение, равное Uосн.=1,05Uном

Ток трехфазного короткого замыкания определяется по формуле

,

где Z – полное сопротивление до точки короткого замыкания, Ом.

,

где    rл – активное сопротивление провода до точки короткого замыкания, Ом;

хл – реактивное сопротивление провода до точки короткого замыкания, Ом;

хсист – реактивное сопротивление системы, Ом.

,

Sк – мощность короткого замыкания на шинах высоковольтного напряжения, мВА.

Ток двухфазного короткого замыкания определяется по формуле

.

Ударный ток определяется по формуле

,

где    куд – ударный коэффициент, который определяется по формуле

,

где Та – постоянная времени затухания определяется по формуле

Реактивние сопротивление системы Xсист = 5,923 Ом

В.В. линия № 1

Длина линии 5,385 км

Сопротивление линии Roл = 6,139 Ом

Сопротивление линии Xoл = 2,423 Ом

В.В. линия № 2

Длина линии 2 км

Сопротивление линии Roл = 3,6 Ом

Сопротивление линии Xoл = 0,9 Ом

В.В. линия № 3

Длина линии 1,802 км

Сопротивление линии Roл = 3,244 Ом

Сопротивление линии Xoл = 0,811 Ом

В.В. линия № 4

Длина линии 5,099 км

Сопротивление линии Roл = 9,178 Ом

Сопротивление линии Xoл = 2,294 Ом

В.В. линия № 5

Длина линии 0,5 км

Сопротивление линии Roл = 0,9 Ом

Сопротивление линии Xoл = 0,225 Ом

В.В. линия № 6

Длина линии 2 км

Сопротивление линии Roл = 3,6 Ом

Сопротивление линии Xoл = 0,9 Ом

Н.В. линия № 1

Длина линии 41,492 м

Сопротивление линии Roл = 0,074 Ом

Сопротивление линии Xoл = 0,012 Ом

Н.В. линия № 2

Длина линии 422,385 м

Сопротивление линии Roл = 0,481 Ом

Сопротивление линии Xoл = 0,126 Ом

Н.В. линия № 3

Длина линии 580,345 м

Сопротивление линии Roл = 0,239 Ом

Сопротивление линии Xoл = 0,174 Ом

Н.В. линия № 4

Длина линии 584,663 м

Сопротивление линии Roл = 0,485 Ом

Сопротивление линии Xoл = 0,175 Ом

Сопротивление трансформатора Rтр = 0,002 Ом

Сопротивление трансформатора Xтр = 0,171 Ом

Расчёты ведутся для всех точек, результаты расчётов приведены в табл. 17.1

Расчет токов короткого замыкания в сети 0,38кВ

Токи короткого замыкания в сети 0,38 кВ определяются в следующих точках: на шинах 0,4 кВ ТП-6 и в конце каждой отходящей линии.

За основное напряжение принимается напряжение, равное Uосн=1,05Uном Ток трехфазного короткого замыкания определяется по формуле, приведенной выше. Полное сопротивление участка сети определяется по формуле

,

где    хтр – реактивное сопротивление трансформатора, Ом;

rтр – активное сопротивление трансформатора, Ом.

Реактивное сопротивление трансформатора определяется по формуле

,

где    Uк.р.% – реактивная составляющая тока короткого замыкания, %; Sном. – мощность трансформатора 35/0,4 кВА.

Активное сопротивление трансформатора определяется по формуле

,

где    Uк.а.% – активная составляющая тока короткого замыкания, %;

Ток однофазного короткого замыкания определяется по формуле

где    zтр /3 – полное сопротивление трансформатора току короткого замыкания на корпус, Ом, (табл. 29[1]);

zп – полное сопротивление петли фазного и пулевого провода, Ом.

где    rФ – активное сопротивление фазного провода, Ом;

rN – активное сопротивление нулевого провода, Ом;

xФ – реактивное сопротивление фазного провода, Ом;

xN – реактивное сопротивление нулевого провода, Ом;

Расчёты ведутся для точек К4 и К5, результаты остальных расчётов приведены в таблице 16.1

Ik1(3)= 0,4/10,259 = 3,581

Ik1(2)= 0,866/3,581 = 3,102

Ik2(3)= 0,4/24,672 = 1,489

Ik2(2)= 0,866/1,489 = 1,289

Ik3(3)= 0,4/24,672 = 1,489

Ik3(2)= 0,866/1,489 = 1,289

Ik4(3)= 36,75/0,296 = 1,35

Ik4(2)= 0,866/1,35 = 1,169

Ik5(3)= 36,75/0,344 = 1,16

Ik5(2)= 0,866/1,16 = 1,005

Ik6(3)= 36,75/0,984 = 0,406

Ik6(2)= 0,866/0,406 = 0,352

Ik7(3)= 36,75/0,729 = 0,548

Ik7(2)= 0,866/0,548 = 0,474

Ik8(3)= 36,75/1,036 = 0,386

Ik8(2)= 0,866/0,386 = 0,334

Tak1 = 5,923/0 = 0

Kak1 = 1+exp(-0.01/0) = 1

iудk1 = 1.41*1*3,581 = 5,065

Tak2 = 9,471/3340,673 = 0,002

Kak2 = 1+exp(-0.01/0,002) = 1,029

iудk2 = 1.41*1,029*1,489 = 2,168

Tak3 = 9,471/3340,673 = 0,002

Kak3 = 1+exp(-0.01/0,002) = 1,029

iудk3 = 1.41*1,029*1,489 = 2,168

Tak4 = 0,171/0,747 = 0,228

Kak4 = 1+exp(-0.01/0,228) = 1,957

iудk4 = 1.41*1,957*1,35 = 3,737

Tak5 = 0,183/24,198 = 0,007

Kak5 = 1+exp(-0.01/0,007) = 1,267

iудk5 = 1.41*1,267*1,16 = 2,08

Tak6 = 0,297/151,944 = 0,001

Kak6 = 1+exp(-0.01/0,001) = 1,006

iудk6 = 1.41*1,006*0,406 = 0,578

Tak7 = 0,345/75,825 = 0,004

Kak7 = 1+exp(-0.01/0,004) = 1,111

iудk7 = 1.41*1,111*0,548 = 0,861

Tak8 = 0,346/153,122 = 0,002

Kak8 = 1+exp(-0.01/0,002) = 1,012

iудk8 = 1.41*1,012*0,386 = 0,552

Таблица 16.1- Результаты расчётов токов короткого замыкания

Точка к.з.	r, Ом	х, Ом	Z, ом	Zп, Ом	Та	Куд	I(3)	I(2)	I(1)	iуд
K-1	0	5,923	5,923	0	0	1	3,581	3,102	0	5,065
K-2	10,639	9,471	14,244	0	0,002	1,029	1,489	1,289	0	2,168
K-3	10,639	9,471	14,244	0	0,002	1,029	1,489	1,289	0	2,168
K-4	0,002	0,171	0,171	0	0,228	1,957	1,35	1,169	0	3,737
K-5	0,077	0,183	0,198	0,151	0,007	1,267	1,16	1,005	0,561	2,08
K-6	0,483	0,297	0,568	0,995	0,001	1,006	0,406	0,352	0,183	0,578
K-7	0,241	0,345	0,421	0,591	0,004	1,111	0,548	0,474	0,271	0,861
K-8	0,487	0,346	0,598	1,031	0,002	1,012	0,386	0,334	0,178	0,552

17. Выбор и проверка аппаратуры высокого напряжения ячейки питающей линии

Согласно ПУЭ электрические аппараты выбирают по роду установки, номинальному току и напряжению, проверяют на динамическую и термическую устойчивость. Ячейка питающей линии представляет собой комплектное распределительное устройство наружной или внутренней установки. КРУН комплектуется двумя разъединителями с короткозамыкателями (QS) для создания видимого разрыва цепи при проведении профилактических и ремонтных работ обслуживающим или оперативным персоналом, выключателем нагрузки (QF) и комплектом трансформаторов тока (ТА), которые служат для питания приборов релейной защиты и приборов учёта электрической энергии. Однолинейная упрощённая схема КРУН представлена на рис.
