Курсовая работа: Электроснабжение сельского населенного пункта

                    (3.1)

                            (3.2)

где    n – количество домов;

ко – коэффициент одновремённости;

Р – активная мощность одного дома, кВт;

Q – реактивная мощность одного дома, квар.

По формулам (3.1) и (3.2) рассчитываются активные и реактивные нагрузки для дневного и вечернего максимумов

Pд=0,26×96×0,7=17,471 кВт,

Qд=0,26×96×0,32=7,987 кВАр,

Pв=0,26×96×2=49,92 кВт,

Qв=0,26×96×0,75=18,719 кВАр.

Для освещения улицы в тёмное время суток принимаются светильники марки СЗПР-250 с лампами типа ДРЛ без компенсации реактивной мощности (cos(φ)=0,7).

Мощность уличного освещения определяется по формулам

                (3.3)

            (3.4)

где    Руд – удельная активная мощность, Вт/м;

L – длина улицы, м;

tgφ – коэффициент реактивной мощности.

Pу.о.=5,5×1440×10-3=7,919 кВт,

Qу.о.=7,92×1,02=8,08 кВАр.

Для освещения хозяйственных построек в тёмное время суток принимаются светильники с лампами накаливания (cosφ = 0,95), согласно примечанию 5 табл.2 [1] расчётная нагрузка принимается из расчёта 3 Вт на погонный метр периметра хозяйственного двора.

Мощность, необходимая для освещения хозяйственных дворов определяется по формулам

              (3.5)

                      (3.6)

Где П – периметр приусадебного участка, м;

Руд.о – удельная мощность освещения, Вт/м.

Pосв=0,26×96×3×120×10-3=8,985 кВт,

Qосв=8,985×1.02=9,165 кВАр.

Для определения расчётного вечернего максимума активной и реактивной мощностей населённого пункта с учётом нагрузок уличного освещения и освещения приусадебных участков необходимо просуммировать данные нагрузки. Так как суммируемые нагрузки различаются по величине более чем в 4 раза, то суммирование ведётся методом надбавок по формулам

               (3.7);

               (3.8);

Pв.с.=49,92+7,92+2,96=60,805 кВт,

Qв.с.=18,72+8,08+3,024=29,824 кВАр

Полная потребляемая мощность населённого пункта для дневного и вечернего максимумов определяется по формуле

            (3.9);

4.  Определение места расположения трансформаторной подстанции. Выбор конфигурации сети 0,38 кВ. Определение координат центра электрических нагрузок

Потребительские трансформаторные подстанции следует располагать в центре электрических нагрузок. Если нет возможности установить трансформаторную подстанцию в расчетном месте, то ее необходимо установить в том месте, которое максимально приближено к центру электрических нагрузок.

Координаты центра электрических нагрузок определяются по формулам

                   (4.1),

                   (4.2),

где    Si – полная расчётная мощность на вводе i-го потребителя, кВА;

хi уi – координаты i-ro потребителя.

Координаты потребителей низковольтной сети заносятся в табл. 4.1

Таблица 4.1 - Координаты потребителей низковольтной сети

х	417	385	135	496	391	191	500	261
у	80	250	425	491	354	487	475	93

X=(15878,886+3850+7269,972+496+1564+5296,592+1802,775+200,885)/139,036= =261,507 м

Y=(3046,309+3046,309+3046,309+3046,309+3046,309+3046,309+3046,309+61,574)//139,036=328,182

Подстанция №6 переносится в вершину квадрата с координатами х=261,507 у=328,182. Конфигурация сети приведена на рисунок 4.1

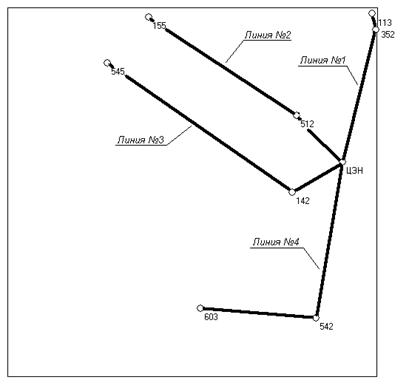

Рисунок 6.1 - Конфигурация сети 0,38 кВ



5.  Определение электрических нагрузок сети 0,38 кВ

Определение нагрузок производится для каждого участка сети. Если расчетные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведется методом коэффициента одновременности, в противном случае суммирование нагрузок ведется методом надбавок по формулам:

где    Рmах;Qmax – наибольшие из суммируемых нагрузок, кВт, квар;

ΔPi, Δ Qi – надбавки от i-x нагрузок, кВт, квар.

Расчёт ведётся для первого участка, остальные расчёты ведутся аналогично и результаты приведены в таблицу 5.1.

Ppд =3+0,6=3,6 кВт;

Qpд=2+0=2 кВАр;

Ppв=3+0,6=3,6 кВт;

Qpв=0+0=0 кВАр;

Таблица 5.1 - Расчёт нагрузок сети 0,38 кВ

Участок сети	Рд, кВт	Qд, квар	Sд, кВА	Рв, кВт	Qв, квар	Sв, кВА
ТП-6 - 352	3,6	2	4,118	3,6	0	3,6
352 - 113	1	0	1	3	0	3
ТП-6 - 512	27,4	12	29,912	26,8	12	29,363
512 - 155	25	12	27,73	25	12	27,73
ТП-6 - 142	54,8	23,6	59,665	24,8	13,6	28,284
142 - 545	50	20	53,851	20	10	22,36
ТП-6 - 542	35,4	15,2	38,525	16,2	5,4	17,076
542 - 603	0,7	0,32	0,769	2	0,75	2,136

Суммирование нагрузок на ТП1-ТП6 ведётся методом надбавок или коэффициента одновремённости аналогично и результаты расчётов заносятся в таблицу 5.2

Таблица 5.2- Расчёт нагрузок на ТП

Номер ТП	Рд, кВт	Qд, квар	Sд, кВА	Рв, кВт	Qв, квар	Sв, кВА
ТП1	245,8	198,6	316,005	222,2	176,5	283,769
ТП2	226,26	29,4	228,162	221,78	22,58	222,926
ТП3	212,6	164,4	268,749	144,4	98,1	174,57
ТП4	118,6	53	129,903	118,6	53	129,903
ТП5	371,4	255,8	450,967	362,3	249,5	439,899
ТП6	400,88	42,3	403,105	58,26	25,1	63,436

6.  Определение числа и мощности трансформаторов на подстанции

Для потребителей II и III категории в зависимости от величины расчетной нагрузки могут применяться трансформаторные подстанции с одним или двумя трансформаторами. С учетом перспективы развития (согласно заданию) выбирается коэффициент роста нагрузок трансформаторной подстанции (приложение I таблицы 8 [1]).
