Курсовая работа: Электроснабжение сельского населенного пункта

Принимается алюминиевый провод сечением 25 мм2 марки AC-25.

∆Uф=((27,399×1,139+12×0,299×182,2)/380+((25×1,139+12×0,299×240,185)/ /380)=36,992 В,

∆U%ф= (36,992/380)×100=9,734 %.

Линия №3 ТП-6 - 142 + 142 - 545

∆Up= (0,299/0.38)×(23,6×0,275181+20×0,305163)=9,945 В,

∆Uд.а =48,259-9,945=38,314 В,

30338154/465904,953=65,116 мм2.

Принимается алюминиевый провод сечением 70 мм2 марки AC-70.

∆Uф=((54,799×0,411+23,6×0,299×275,181)/380+((50×0,411+20×0,299×305,163)/ /380)=42,838 В,

∆U%ф= (42,838/380)×100=11,273 %.



Линия №4 ТП-6 - 542 + 542 - 603

∆Up= (0,299/0.38)×(15,199×0,428122+0,32×0,15654)=5,177 В,

∆Uд.а =48,259-5,177=43,082 В,

15265120/523889,05=29,138 мм2.

Принимается алюминиевый провод сечением 35 мм2 марки AC-35.

∆Uд.а=((35,399×0,829+15,199×0,299×428,122)/380+((0,699×0,829+0,32×0,299×156,54)//380)=38,519 В,

∆U%ф= (38,519/380)×100=10,136 %.

Таблица 14. - Потери напряжения на элементах сети

Элемент сети	Отклонение напряжения, %
	при 100% нагрузке	при 25% нагрузке
Шины 35 кВ	9	1
Линия 35 кВ	-0,326	-0,081
Трансформатор 35/0,4 кВ: потери напряжения надбавка конструктивная надбавка регулируемая	-0,972 +5 0	-0,243 +2.5 0
Линия 0,38 кВ	-10,136	-
Допустимое отклонение напряжения	-5	+5

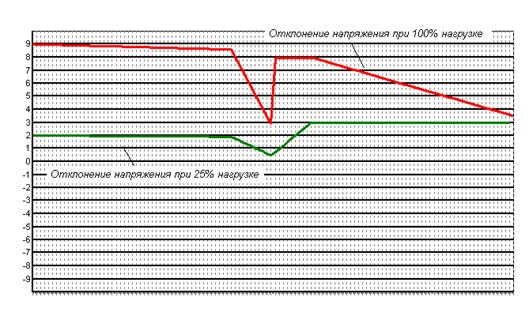

Рисунок 14.1 - Диаграмма отклонения напряжения

Потери мощности и энергии в линиях 0,38 кВ определяются аналогично потерям мощности и энергии в высоковольтной линии, результаты расчётов указываются в таблице 14.2



Таблица 14.2 - Потери мощности и энергии в сети 0,38 кВ

Участок сети	S, кВА	Р, кВт	I, А	ro, Ом/км	L, км	DР, кВт	Тм, час	t, час	DW, кВтч
ТП-6 - 352	4,118	3,6	6,257	1,8	0,025	0,005	1300	565,16	2,987
352 - 113	1	1	1,519	1,8	0,016492	0	1300	565,16	0,116
ТП-6 - 512	29,912	27,399	45,448	1,139	0,1822	1,287	2200	1036,623	1334,258
512 - 155	27,73	25	42,133	1,139	0,240185	1,458	2200	1036,623	1511,669
ТП-6 - 142	59,665	54,799	90,655	0,411	0,275181	2,795	2800	1429,772	3996,611
142 - 545	53,851	50	81,821	0,411	0,305163	2,525	2200	1036,623	2617,626
ТП-6 - 542	38,525	35,399	58,534	0,829	0,428122	3,652	2200	1036,623	3786,325
542 - 603	0,769	0,699	1,169	0,829	0,15654	0	1300	565,16	0,301
Итого					1,628	11,724			13249,897
