| Дипломная работа: Проект электрокотельной ИГТУДля расчёта сети электроосвещения произведём разбивку по группам имеющихся светильников, стремясь чтобы светильники одной группы находились в одном помещении, для удобства обслуживания, и, чтобы токи в группах были примерно одинаковы. Таблица 3.4. Группы светильников рабочего освещения.
Токи
в группах определяли по формуле для двухпроводной сети освещения с проводами

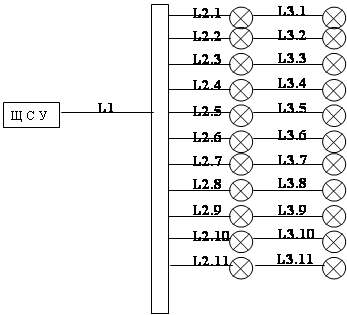

фаза, ноль: Рис 4. Схема щита рабочего освещения.
Суммарный ток осветительной нагрузки на щитке освещения определим по выражению:
Произведём выбор и проверку проводов осветительной сети. Так как среда электрокотельной не взрывоопасная, то выбираем для использования провода и кабеля, марки АВВГ (А - алюминиевые жилы, В - полихлорвиниловая изоляция, В - полихлорвиниловая оболочка, Г - отсутствие защитных покровов поверх брони или оболочки). Согласно требованиям безопасной эксплуатации электрооборудования корпуса светильников и другого оборудования подключенного к глухо-заземленной сети напряжением 380/220В должны быть заземлены, поэтому для питания светильников будем использовать трёхпроводный кабель. Способ прокладки проводов до светильников: В электрокотельном отделении на несущем тросе. В остальных помещениях по стенам на скобах. По длительно допустимому току выбираем сечение провода для всех 11 групп и для питания щитка освещения (материал кабеля - алюминий): На
щиток - АВВГ - (3*16+1*10) На группы по допустимой потере напряжения у наиболее удаленных светильников в группах. Согласно требованиям ПУЭ потеря напряжения в осветительных сетях не должна превышать значения 2.5 % в месте присоединения самого отдалённого светильника. Определим потерю напряжения на участке до щита освещения:
где
S - сечение проводника на участке, С - коэффициент, учитывающий напряжение,
систему питания и материал проводов. Из таблицы в [2] для четырех проводной
сети с алюминиевым проводом C=46
Сечение жилы кабеля S=16 мм2.
Определим момент Предварительно для прокладки принимаем провод марки АВВГ трехпроводный. Сечение проводов сети определим по формуле:
М – момент нагрузки, кВт/ч. С – коэффициент, учитывающий напряжение, систему питания и материал проводов. Из таблицы в [2] для двухпроводной сети с заземляющим проводом с алюминиевым проводом С=7,7
Лампы накаливания аварийного освещения питаются от отдельной сети, и в расчетах их мощности не учитываем. Сечение проводов сети По справочнику принимаем сечение провода: S=6мм2 . АВВГ-(3*6)
Выбор щитов освещения для рабочей и аварийной систем. Из [1] стр 45 табл 36 выбираем щиток освещения на 12 групп. Приведём его характеристики: На
вводе автомат ВА 51-31 На отходящих линиях устанавливаем однополюсные автоматические выключатели ВА 16-26 на различные номинальные токи
Оставшийся
неиспользованный автомат оставляем в резерве пусть его номинал будут 10 А.
Данные автоматы оснащены тепловым расцепителем с уставкой 1.1 Аварийное освещение ЩОА-1. Аварийное освещение обеспечивает в случае погасания светильников рабочего освещения минимальную освещённость, необходимую для временного продления деятельности персонала и обеспечения безопасности выхода людей из помещения. Щиток освещения выбираем аналогичным рабочему щиту - ОЩВ 12 – УХЛ 4. Номинальные токи в водного и линейных автоматов выбираем меньшими, соответственно номинальным токам в группах. Так как мощность аварийного освещения составляет лишь 5-10 % от рабочего, то как для питания самого щитка, так и для питания светильников можно брать кабель и провода меньшего сечения. На щит АВВГ (3*6+1*4), на группы АВВГ (3*2.5) Проверку на падение напряжения для эл. сети аварийного освещения не производим из-за малой мощности в группах. Данные из расчёта освещения используются далее для определения нагрузки на 0.4 кВ. 3.2 РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОКОсновным методом расчета электрических нагрузок промышленных предприятий является метод коэффициента максимума, рекомендованный в «Руководящих указаниях по определению электрических нагрузок промышленных предприятий». Метод применим в тех случаях, когда известны номинальные данные всех ЭП предприятия и их размещение на плане цехов и на территории предприятия. Метод позволяет по номинальной мощности ЭП с учетом их числа и характеристик определить расчетную нагрузку любого узла схемы электроснабжения. Таблица 3.5.Электрооборудование электрокотельной
