Учебное пособие: Производственная безопасность

В качестве расчётной величины при действии переменного тока промышленной частоты (50 Гц) применяют активное сопротивление тела человека равное 1000 Ом. В действительных условиях сопротивление тела человека не является постоянной величиной. Оно зависит от ряда факторов, в том числе: от состояния кожного покрова и окружающей среды; параметров электрической цепи.

Повреждение рогового слоя кожного покрова (порезы, царапины, ссадины и т.п.) снижают сопротивление тела до 500…700 Ом, что увеличивает опасность поражения электрическим током. Такое же влияние оказывают: увлажнение кожного покрова (например, пόтом); загрязнение вредными веществами (например, пыль, окалина и т.п. вещества).

На сопротивление тела человека оказывает влияние площадь контакта с источником тока, чем она больше, тем меньше сопротивление. До десятков и даже единиц Ом может уменьшаться сопротивление кожного покрова в местах расположения акупунктурных точек на теле человека.

Величина тока и напряжения. Основным фактором, обусловливающим исход поражения электрическим током, является сила тока, проходящего через тело человека. Напряжение, приложенное к телу человека, также влияет на исход поражения, но лишь постольку, поскольку оно определяет величину тока, проходящего через человека.

В практике электротравматизма принято выделять следующие пороги действия электрического тока:

–  пороговый электрический ток – величина тока, вызывающая в организме человека едва ощутимые раздражения (небольшое повышение температуры в зоне контакта систочником элекатроэнергии, неуёмное дрожание пальцев рук, повышенное потоотделение и т.п. факторы). Эти ощущения вызывает сила тока: 0,6…1,5 мА (для переменного тока частотой 50 Гц); 5…7 мА (для постоянного тока);

–  неотпускающий ток, – величина электрического тока, вызывающая непреодолимые судорожные сокращения мышц рук, в которых зажат проводник. Величина неотпускающего тока при времени действия 1…3 с составляет 10…15 мА для переменного и 50…60 мА для постоянного токов. При такой силе тока человек уже не может самостоятельно разжать руки, в которых зажаты токоведущие части электрооборудования;

–  фибрилляционный (смертельный) ток – величина электрического тока, вызывающая фибрилляцию сердца (разновременное и разрозненное сокращение отдельных волокон сердечной мышцы, неспособное поддерживать её самостоятельную работу). При длительности действия 1…3 с по пути рука-рука, рука-ноги величина этого тока составляет ~ 100 мА для переменного и ~ 500 мА для постоянного тока. В то же время сила тока величиной 5 А и более фибрилляцию сердечной мышцы не вызывает – происходит мгновенная остановка сердца и паралич мышц грудной клетки.

Сила пороговых токов считается длительно безопасной величиной для человека.

Безопасных напряжений среди тех величин, которые используются в практической деятельности человека, не существует, поскольку сила тока при любом малом из указанных напряжений может превысить силу пороговых токов при аномально малых сопротивлениях тела человека. Например, контакт полюсов гальванического элемента (U = 1,5 В) с акупунктурными точками человека (R ~ 10 Ом) может вызвать протекание постоянного электрического тока между ними силой 1,5 А, что даже при кратковременном действии превышает смертельную величину в 3 раза.

Продолжительность воздействия электрического тока. С повышением времени протекания тока через человека повышается вероятность прохождения его через сердце в момент наиболее уязвимой для всего кардиоцикла фазы Т (окончание сокращения желудочков и перехода их в расслабленное состояние ~ 0,2 с). Кроме того, с увеличением времени протекания электрического тока через человека усугубляются все негативные явления как местного, так и общего действия.

Род тока и частота переменного электрического тока. Постоянный ток примерно в 4…5 раз безопаснее переменного промышленной частоты (50 Гц). Объяснить этот факт можно сложной структурой сопротивления тела человека. Сопротивление человеческого тела включает в себя активную (омическую) и ёмкостную составляющие, причём последняя возникает при включении человека в электрическую цепь (Рис. 1).

Рис. 1. Упрощённая электрическая схема замещения сопротивления тела человека

Ra – активная (омическая) составляющая; Rс – ёмкостная составляющая

Наличие ёмкостной составляющей обусловлено тем, что между электродом, касающимся тела человека (корпус электрооборудования, провода электросети и т.п.), и землёй (пол, площадка для обслуживания оборудования и т.п.), на которой стоит человек, расположен роговой слой кожного покрова – практически диэлектрик, что образует конденсаторную систему (электрическую ёмкость). Если через человека протекает постоянный ток, то он воздействует только на активную составляющую общего сопротивления (Ra), так как электрическая ёмкость для постоянного тока является разрывом цепи. Переменный ток протекает и через активную и через ёмкостную составляющие общего сопротивления человека (Ra и Rс), что, при прочих равных условиях, приводит к бόльшему отрицательному воздействию на организм.

С повышением частоты переменного тока (относительно 50 Гц) его общее негативное действие снижается, сравниваясь на частоте ~ 1000 Гц с действием постоянного тока. На частоте ~ 50 Гц и выше переменный ток общего действия на человека практически не оказывает. Это явление можно объяснить тем, что наибольшая плотность зарядов (ионов, электронов) в плоскости поперечного сечения проводника при протекании переменного тока высокой частоты наблюдается на периферии этого сечения; если в качестве проводника рассматривать человека, то на периферии поперечного сечения туловища и конечностей мы увидим кожный покров, обладающий сопротивлением, близким к таковому у диэлектриков. Местное действие переменного тока высокой частоты при этом сохраняется.

Это положение справедливо лишь до напряжений 250…300 В. При более высоких напряжениях постоянный ток более опасен, чем переменный с частотой 50 Гц.

Путь тока через тело человека играет существенную роль в исходе поражения, т.к. электрический ток может пройти через жизненно важные органы: сердце, лёгкие, головной мозг и др. Влияние пути тока на исход поражения определяется также величиной сопротивления кожного покрова человека на различных участках его тела.

Количество возможных путей тока через тело человека, называемых петлями тока, достаточно много. Чаще всего встречаются ток протекает по петлям: рука-рука; рука-ноги; нога-нога; голова-руки; голова-ноги. Наиболее опасными являются петли: голова-руки и голова-ноги, но они возникают относительно редко.

Условия внешней среды и факторы трудового процесса оказывают существенное влияние на величину сопротивления кожного покрова и в целом тела человека. Так, например, повышенная температура (~ 30 °С и выше) и относительная влажность воздуха (~ 70 % и выше) способствуют повышенному потоотделению, а, следовательно, резкому уменьшению активного сопротивления тела человека. Интенсивная физическая работа приводит к аналогичному результату.

13.2 Анализ условий поражения человека электрическим током в трехфазных сетях переменного тока

Поражение человека электрическим током возможно лишь при замыкании электрической цепи через его тело, т.е. при прикосновении не менее чем к двум точкам электрической цепи, между которыми существует разность потенциалов (напряжение).

Напряжение между двумя точками цепи тока, к которым одновременно прикасается человек, называется напряжением прикосновения.

Опасность такого прикосновения определяется силой тока, проходящего через тело человека, которая зависит от следующих факторов:

-  схемы замыкания цепи тока через тело человека;

-  напряжения электрической сети;

-  схемы сети, режима работы её нейтрали (заземлена или изолирована);

-  сопротивления изоляции токоведущих частей относительно земли;

-  величины ёмкости токоведущих частей относительно земли.

13.2.1 Характеристика основных систем «электроустановка – трёхфазная электрическая сеть переменного тока», использующихся в производственных условиях

Электроустановка – совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другие виды энергии.

Наибольшее распространение на производстве получили системы, в которых в качестве источника энергопитания используются трёхфазные электрические сети переменного тока (далее электросети) с изолированной и заземлённой нейтралью. В соответствии с требованиями, изложенными в «Правилах устройства электроустановок» (ПУЭ), для таких систем напряжением до 1 кВ приняты следующие обозначения:

система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 2а);

система TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников (рис. 2б,в,г);

система TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 2б);

система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2в);

система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 2г);

система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземлённой нейтрали источника (рис. 2д).

Первая буква условного обозначения системы характеризует состояние нейтрали источника питания относительно земли:

Т – заземленная нейтраль;

I – изолированная нейтраль.

Вторая буква условного обозначения системы характеризует состояние открытых проводящих частей относительно земли:

–  Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

–  N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (только после N) буквы характеризуют совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

–  S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

–  С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник).

Условные обозначения на схемах (рис. 2):

–  N -  – нулевой рабочий (нейтральный) проводник;

–  РЕ - – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);

–  PEN -  – совмещенный нулевой защитный и нулевой рабочий проводники.

Глухозаземлённая нейтраль источника энергопитания – нейтраль трансформатора или генератора, присоединённая непосредственно к заземляющему устройству.

Изолированная нейтраль источника энергопитания – нейтраль трансформатора или генератора, неприсоединённая к заземляющему устройству или присоединённая к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.



а) б)



в) г)



д)

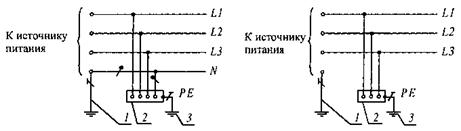

Рис. 2. Трёхфазные электрические системы переменного тока с изолированной и заземлённой нейтралью энергоисточника напряжением до 1 кВ

а) – система IT; б) – система TN-С; в) – система TN-S; г) – система TN- С- S; д) – варианты системы TT.

1 – заземлитель нейтрали энергоисточника; 1а – сопротивление заземления нейтрали источника питания (если имеется, например, через приборы или устройства, имеющие большое сопротивление); 2 – открытые проводящие части электроустановки; 3 – заземлитель открытых проводящих частей электроустановки

13.2.2 Основные схемы включения человека в электрическую цепь

Трёхфазная трёхпроводная электрическая сеть переменного тока с изолированной нейтралью (в системе IT).

Двухфазное прикосновение к токоведущим частям (рис. 3).

Рис. 3. Двухфазное (двухполюсное) прикосновение к токоведущим частям в системе IT

Uф – фазное напряжение; Ih – сила тока, протекающего через человека;

Rh – сопротивление человека; L1, L2, L3 – фазные проводники.

Сила тока (Ih, А), протекающего через человека, определяется по формуле

, (16)

где Uл – линейное напряжение, В;

Uф – фазное напряжение, В;

Rh – сопротивление человека, Ом.

Например, в электросети с линейным напряжением 380 В (Uф = 220 В) при сопротивлении тела человека 1000 Ом сила тока, протекающего через человека, составляет:

.

Эта сила тока смертельно опасна для человека.

При двухфазном прикосновении ток, проходящий через человека, практически не зависит от режима работы нейтрали. Опасность прикосновения не уменьшится и в том случае, если человек будет надёжно изолирован от земли.

Однофазное прикосновение (рис.4.) происходит во много раз чаще, чем двухфазное, но оно менее опасно, поскольку напряжение, под которым оказывается человек, не превышает фазного, т.е. меньше линейного в 1,73 раза и, кроме того, ток, протекающий через человека, возвращается к источнику (электросети) через изоляцию проводов, которая в исправном состоянии обладает большим сопротивлением.

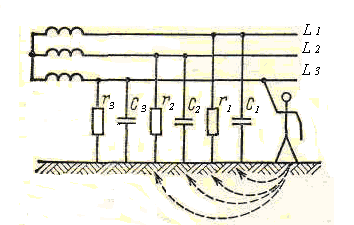

Рис.4. Однофазное (однополюсное) прикосновение к токоведущим частям в системе IT

r1, r2, r3 – сопротивление изоляции проводов электросети; с1, с2, с3 – ёмкость проводов электросети

Сила тока (Ih, А), протекающего через человека, для этого случая определяется по формуле

 (17)

где Rп – переходное сопротивление, Ом (сопротивление пола, на котором стоит человек и обуви); Z – сопротивление изоляции фазного провода относительно земли, Ом (активная и емкостная составляющие).

В наиболее неблагоприятной ситуации, когда человек имеет токопроводящую обувь и стоит на токопроводящем полу (Rп ~ 0), сила тока, протекающего через тело, определяется по формуле

если Uф = 220 В, Rh = 1 кОм, Z = 90 кОм, то Ih = 220/(1000 + (90000 / 3)) = 0,007 А (7 мА).

Трёхфазная четырёхпроводная электрическая сеть переменного тока с заземлённойнной нейтралью (в системе TN).

Однофазное прикосновение к токоведущим частям.

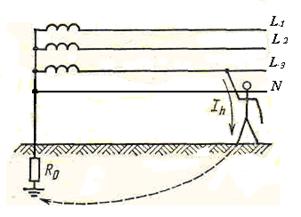

Рис.5. Однофазное (однополюсное) прикосновение к токоведущим частям в системе TN

R0 – сопротивление заземления нейтрали электросети

В четырёхпроводной электрической сети переменного тока с глухозаземлённой нейтралью (система TN) ток, проходящий через человека, возвращается к источнику (электросети) не через изоляцию проводов, как в предыдущем случае, а через сопротивление заземления нейтрали (R0) источника тока (рис. 5). Сила тока, проходящего через тело человека, определяется при этом по формуле:

 (19)

где R0 – сопротивление заземления нейтрали источника тока, Ом.

Сопротивление заземляющего устройства, к которому присоединена нейтраль источника тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В. Это сопротивление должно быть обеспечено с учётом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника воздушных линий электропередач (ВЛ) напряжением до 1 кВ. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали источника тока, должно быть не более 15, 30 и 60 Ом соответственно при тех же линейных напряжениях 660, 380 и 220 В.

Пример. В наиболее неблагоприятной ситуации, рассмотренной выше, при Uф = 220 В, Rh = 1000 Ом, Rп ~ 0 Ом R0 = 30 Ом сила тока, протекающего через тело человека, составит:

Ih = 220/1000 + 30 = 0,214 А (214 мА), что смертельно опасно для человека.

Если обувь не токопроводящая (например, резиновые галоши с сопротивлением 45 кОм) и человек стоит на не токопроводящем полу (например, деревянный пол с сопротивлением 100 кОм), т.е. Rп = 145 кОм, то сила тока, протекающего через тело человека, составит:

Ih = 220/1000 + 60 + 145000 = 0,0015 А (1,5 мА), что опасности для человека не представляет.

Таким образом, при прочих равных условиях прикосновение человека к одному фазному проводу электросети сети с изолированной нейтралью менее опасно, чем в электросети с заземлённой нейтралью.

Рассмотренные выше схемы включения человека в электрическую цепь трёхфазного переменного тока справедливы для нормальных (безаварийных) условий работы электрических сетей.

В аварийном режиме работы трёхфазной электрической сети переменного тока один из фазных проводов, например, электросети с заземлённой нейтралью (в системе TN) может быть замкнут на землю (при срабатывании системы защитного заземления, падении фазного провода на землю и т.п.) через сопротивление Rзм (рис. 6).

Рис. 6. Однофазное (однополюсное) прикосновение к токоведущим частям в аварийном режиме работы электросети.

Rзм – сопротивление замыкания фазного провода (L2) на землю

Сила тока, проходящего через тело человека, касающегося в этой ситуации одного из исправных фазных проводов (L1, L3), определяется из уравнения

, (20)

где Rзм – сопротивление замыкания фазного провода на землю, Ом.

Если при этом Rзм ~ 0 или намного меньше и R0, и Rh, то им можно пренебречь, тогда сила тока, проходящего через тело человека, будет определяться по формуле

, (21)

т. е. человек будет включаться в электрическую цепь двухфазно, причём вторая фаза подключается к нему через ноги и на величину Ih будет оказывать существенное влияние переходное сопротивление Rп.

При напряжениях до 1000 В в производственных условиях широкое распространение получили обе рассмотренные выше схемы трехфазных электрических сетей переменного тока: трёхпроводная с изолированной нейтралью (система IT) и четырёхпроводная с заземлённой нейтралью (система TN).

Электрическую сеть с изолированной нейтралью целесообразно применять в тех случаях, когда имеется возможность поддерживать высокий уровень сопротивления изоляции фазных проводов и незначительную ёмкость последних относительно земли. Такими являются электрические сети малоразветвлённые, не подверженные воздействию агрессивной среды и находящиеся под постоянным надзором квалифицированного персонала. Так, например, в угольных шахтах используются только электросети с изолированной нейтралью.

Электрическую сеть с заземлённой нейтралью следует применять там, где невозможно обеспечить хорошую изоляцию проводов (например, из-за высокой влажности или агрессивной среды), когда нельзя быстро отыскать или устранить повреждение изоляции, либо когда ёмкостные токи электросети вследствие значительной её разветвлённости достигают больших значений, опасных для человека.

При напряжении выше 1000 В по технологическим причинам электрические сети напряжением до 35 кВ включительно имеют изолированную нейтраль, свыше 35 кВ – заземлённую. Поскольку такие электросети имеют большую ёмкость проводов относительно земли, для человека одинаково опасным является прикосновение к их фазным проводам независимо от режима работы нейтрали энергоисточника. Поэтому режим работы нейтрали электросети напряжением выше 1000 В по условиям безопасности не выбирается.

13.3 Явления при стекании электрического тока в землю. Напряжение шага

Стекание электрического тока в землю происходит только через проводник, находящийся в непосредственном контакте с землёй. Такой контакт может быть случайным или преднамеренным. В последнем случае проводник, находящийся в контакте с землей, называется заземлителем или электродом.

Для упрощения дальнейших рассуждений считаем, что земля во всём своём объёме однородна, т.е. в любой точке обладает одинаковым удельным электрическим сопротивлением (ρ, Ом · м). В этом случае ток будет растекаться во все стороны одинаково по радиусам полушария (рис. 7).
