| Курсовая работа: Синтез керуючих автоматівРис. 1.7 – Структурна граф-схема операційного автомата 2. СИНТЕЗ КЕРУЮЧИХ АВТОМАТІВ З ЖОРСТКОЮ ЛОГІКОЮ На практиці використовуються дві моделі МПА - автомат Милі й автомат Мура, розходження між якими полягає у функції виходу. В автоматі Милі вихідний сигнал залежить від поточного стану і вхідного сигналу, а в автоматі Мура‑ тільки від стану. Незалежно від типу МПА для їхнього синтезу використовується однакова методика, що включає наступні етапи: 1. Оцінка станів автомата на ГСА. 2. Побудова таблиці переходів. 3. Кодування станів УА. 4. Побудова прямої структурної таблиці. 5. Формування системи булевських функцій (СБФ) для вихідних сигналів і функцій збудження елементів пам'яті 6. Синтез схеми в заданому елементному базисі.
2.1 Методика синтезу автомата Мура

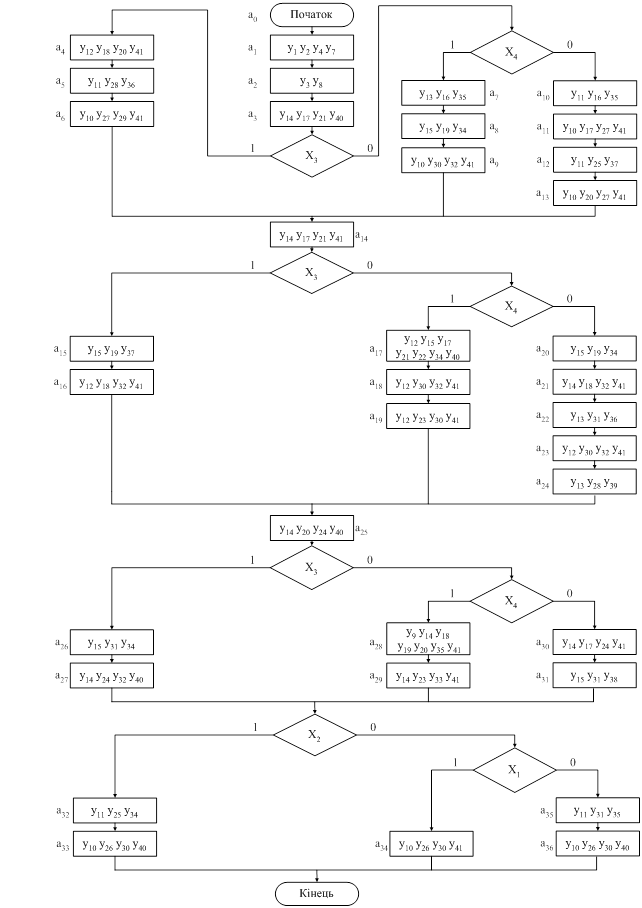

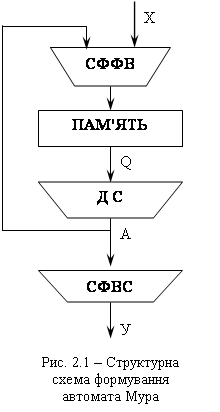

Побудова таблиці переходів зводиться, до формувань по відзначеної ГСА таблиці, що містить стовпці: am - вихідний стан; as - стан переходу; X(am, as) - кон’юнкція вхідних перемінних, визначальний перехід (am, as) і відповідна функції переходу іj, де Yі відзначений станом am, Y – стан As, Y(am) - вихідні сигнали; h=1, H - номер переходу. При кодуванні станів необхідно прагнути до такого кодування, що зменшує кількість функцій збудження, що приймають одиничне значення, і, отже, складність схеми УА. Для цих цілей рекомендується використовувати алгоритми кодування. Структурна схема автомата Мура (див. рис. 2.1): 1. Пам'ять – зберігає код стану (Q); 2. Дешифратор (ДС) – виконує перетворення коду в унітарний код, вказує на поточний стан. На базі вектора станів А схема вихідних сигналів (СФВС) формує вихідні сигнали керуючого автомата y. Автомат Мура має свою відмінність - вихідний сигнал y залежить не від вхідного Х, а від стану. Автомат Мура, як і кожний інший автомат складається з двох частин: комбінаційна схема та пам'ять (тригер). Для синтезу
автомата Мура потрібно позначити кожну операторну вершину через a[i], починаючи з “початок” - Записуємо до таблиці 2.2 отримані результати: поточний стан (мітка вершини та номер її значення в двійковій системі вираховування), наступний стан (мітка вершини та номер її значення в двійковій системі вираховування), вхідний сигнал Х, вихідний сигнал Y та функції збудження пам'яті у заданому тригері (згідно варіанта - у тригері RS).
Табл. 2.1 – Структура переходів для автомата Мура
