Курсовая работа: Разработка технологического процесса изготовления зубчатого колеса

4.3 Расчет припусков

Материал детали: сталь 45.

Метод получения детали - штамповка.

Тип производства - среднесерийное.

Обработка отверстия ведется при установке заготовки в самоцентрирующем патроне.

Технологический маршрут обработки отверстия:

1.  Растачивание черновое

2.  Растачивание чистовое

3.  Растачивание тонкое

4.  Шлифование

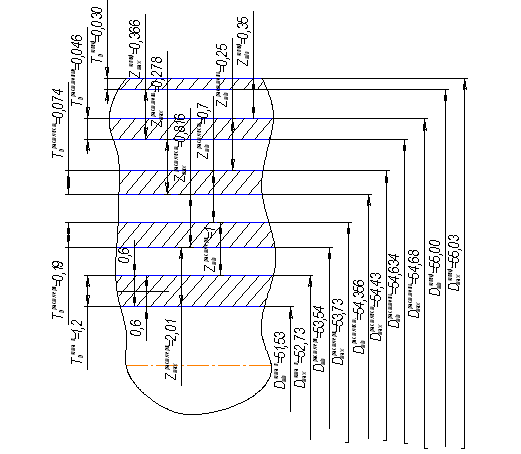

Расчет операционных размеров для обработки отверстия Ø55Н7

Маршрут обработки поверхности	Допуск, мкм	Припуск, мм		Диаметр, мм
	iТD	iZmin	iZmax	iDmin	iDmax
Штамповка	1200 ±600			51,53	52,73
Растачивание черновое	190	1,0	2,01	53,54	53,73
Растачивание чистовое	74	0,7	0,816	54,356	54,43
Растачивание тонкое	46	0,25	0,278	54,634	54,68
Шлифование	30	0,35	0,366	55,00	55,03

4.4 Разработка технологического маршрута изготовления детали

№	Наименование операции	IT	Ra	Содержание операции	Станок
000	Заготовительная	14	20	штамповка	Токарно-винторезн. станок 16Б16Ф3
010	Токарная черновая	12 10 11	12,5 6,3 6,3	Точение торцов, точение черновое, растачивание черновое
020	Токарная черновая	12 10	12,5 6,3	Точение торцов, точение черновое
030	Токарная  чистовая	9 9	3,2 3,2	Точение торцов, Растачивание чистовое, точение фасок
035	Точение тонкое	8	1,6	Растачивание Тонкое
040	Сверлильная	12	12,5	сверление	Радиально-сверлильн. станок 2М57
050	Протяжная	12 8	3,2 1,6	Протягивание черновое, Протягивание чистовое	Горизонт.-протяжной полуавтом. для внутр. протягив ания
060	Зубофрезерная	10	3,2	Фрезерование черновое	Зубофрезерный полуавтом. для цилиндрических зубчатых колес 5К301П
065	Зубошевингова льная	8	1,6	Фрезерование чистовое
070	Торцекругло шлифовальная	8	1,6	Шлифование чистовое	Торцекруглошлифовальный станок 3Т160
080	Шлифовальная	7	0,8	Шлифование чистовое	Внутришлифовальный станок 3К227В
090	Моечная
100	Контрольная				микрометр
