КУРСОВОЙ ПРОЕКТ

по теме: «ПУТИ УСОВЕРШЕНСТВОВАНИЯ ВИНТОВЫХ НАСОСНЫХ УСТАНОВОК»

Введение

Мировые запасы высоковязких нефтей и природных битумов огромны и по оценкам ряда специалистов превышают запасы легких нефтей. Ведущее место по добычи высоковязких нефтей и природных битумов занимают Венесуэлла, США, Канада. Более 90% мировой добычи высоковязких нефтей и природных битумов приходится на скважинные методы, из них более 80% добываются механизированными способами на естественном режиме работы пластов, чему способствуют сравнительно высокие пластовые давления и температуры на глубине залегания основных разрабатываемых за рубежом скважинными методами месторождений.

Естественный режим работы пластов является, как правило, стадией, предшествующей разработке месторождений с применением термических методов воздействия на продуктивный пласты. Среди термических методов наибольшее распространение получило паротепловое воздействие (циклическое и площадное). Доля высоковязких нефтей и природных битумов, добываемых с применением внутрипластового горения весьма мала. Одной из основных причин этого является недостаточное научное обеспечение метода, сложность прогнозирования и управления процессом.

Условия залегания природных битумов в нашей стране и в частности на территории Татарстана отличаются сравнительно малыми глубинами, низкими величинами пластовых давлений и температур, высокой вязкостью битума в пластовых условиях, сравнительно малыми мощностями битумонасыщенных пластов, сильной неоднородностью битумонасыщен-ности по толще пласта, слабой сцементированностью песчаных коллекторов, близким расположением и сильным влиянием водоносных горизонтов, содержащих питьевые воды и т.п. В этих условиях притоки вязкого битума в скважины на естественном режиме работы пласта весьма малы и целесообразность естественного режима как самостоятельной стадии разработки сомнительна. Экономический анализ показывает, что битумная отрасль промышленности может быть рентабельной только при условии комплексной переработки и использования битумного сырья. С этой точки зрения является нежелательным применение при разработки месторождений природных битумов таких методов, как внутрипластовое горение или низкотемпературное окисление, поскольку эти методы приводят к ухудшению ценности сырья. Паротепловое воздействие на пласт не исключает необходимости отбора продукции и из скважин, временно неохваченных воздействием или охваченных им в недостаточной мере. Сказанное обуславливает необходимость изучения и создания технических средств подъема продукции битумных скважин, которые имели бы достаточно широкий диапазон применения по вязкости продукции и обеспечивали эксплуатацию скважин при применении паротеплового воздействия на пласт.

Одним из таких технических средств используемой сегодня в нефтяной промышленности являются одновинтовые насосы (ОВН), именуемые в зарубежной литературе Moineau pumps или Progressive cavity pumps (PCP). Простота конструкции и уникальные характеристики ОВН позволяют эффективно использовать их в различных технологических процессах. В настоящее время во всем мире наблюдается пик интереса к одновинтовым гидромашинам и по мнению экспертов в дальнейшем область применения ОВН и технологий с их использованием будет расширяться.

Краткий обзор и анализ существующего оборудования

По принципу действия ОВН относятся к объемным роторным гидромашинам. Предложенный 75 лет назад французским инженером Муано (R. Moineau) новый принцип гидравлической машины, названный «капсулизмом», позволил исключить клапапанные и золотниковые распределители.

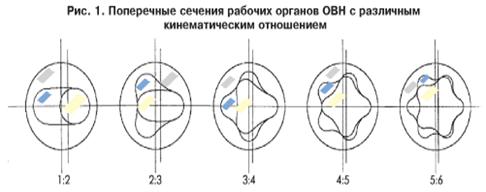

Рабочим органом (РО) одновинтовой гидромашины является винтовой героторный механизм – зубчатая косозубая пара внутреннего циклоидального зацепления (рис. 1), состоящая из z2-заходного металлического ротора и z1-заходного эластичного статора (z1=z2+1). Исполнение винтовых поверхностей ротора и статора с шагами, пропорциональными отношению чисел их зубьев, позволяет создать изолированные камеры (шлюзы), разобщенные от областей высокого и низкого давлений. В насосах среднего и высокого давления РО выполняются многошаговыми, отношение их длины к диаметру не менее 10.

Оси ротора и статора смещены на расстояние эксцентриситета е=1…10 мм. Ротор, обкатываясь по зубьям статора, совершает планетарное движение: при повороте ротора на угол j относительно неподвижной системы координат (абсолютное движение) его ось поворачивается по круговой траектории с радиусом е в противоположном направлении (переносное движение) на угол  π= –  2π.

Незакрепленность ротора в радиальном направлении и эластичность одного из элементов РО определяют особое место одновинтовых гидромашин в ряду объемных машин. Их напорные характеристики (в т.ч. предельное давление) в решающей степени зависят от утечек жидкости из напорной магистрали во всасывающую через образующийся при деформации статора односторонний зазор по длине контактных линий. В этой связи линия Q-P ОВН не является жесткой и заметно отличается от напорных характеристик других объемных насосов. Отличительным параметром ОВН, во многом определяющим их характеристики, является кинематическое отношение РО: i=z2: z1.

Со времени первых насосов Муано в отечественных и зарубежных ОВН в основном используются РО с кинематическим отношением 1:2.

Преимуществами насосов с однозаходным ротором круглого сечения являются:

·  относительно простая технология изготовления ротора;

·  пониженная вибрация вследствие минимальной переносной угловой скорости ротора;

·  повышенная допустимая частота вращения (несущественно ограниченная инерционной силой), что упрощает компоновку привода насоса;

·  минимальная скорость жидкости в каналах РО, что уменьшает их гидроабразивный износ;

·  оптимальная кривизна винтовых поверхностей РО, что обеспечивает минимальные контактные напряжения.

Основной недостаток насосов с однозаходным ротором – необходимость существенного удлинения РО для обеспечения высокого давления при пониженной частоте вращения n (500 об./мин. и ниже).

Новые эксплуатационные возможности ОВН открылись при использовании многозаходных РО (z2 > 2). Впервые развернутое обоснование целесообразности применения многозаходных винтовых пар в качестве РО насоса было выполнено в 1979 г. Дальнейшие теоретические и экспериментальные исследования подтвердили возможность расширения области применения ОВН при комплектовании их многозаходными РО.

Многозаходные ОВН при прочих равных условиях имеют ряд преимуществ, обусловленных кратностью действия и повышенным числом контактных линий, отделяющих вход и выход гидромашины. В частности:

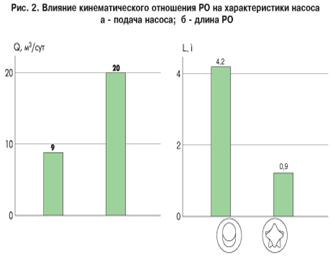

·  увеличенный рабочий объем, позволяющий повысить подачу Q при одинаковой частоте вращения и наружном диаметре насоса, (рис. 2а);

·  уменьшенный осевой габарит L (до 1–1,5 м) при одинаковых давлениях P (рис. 2б);

·  увеличенное давление при одинаковых осевых габаритах и натягах в паре;

·  возможность поддержания высоких давлений при пониженной частоте вращения (до 50–100 об./мин.) без увеличения осевых габаритов.

В качестве основного критерия эффективности использования ОВН можно принять полезную гидравлическую мощность Nп=PQ, зависящую от напорной характеристики насоса (рис. 3). Давление, соответствующее максимуму Nп (экстремальный режим), как правило, ограничивает рабочую зону насоса.

В теории рабочего процесса ОВН принимается гипотеза равномерного нарастания давления по длине РО с постоянным межвитковым перепадом давления

Проектирование РО (выбор кинематического отношения, длины и диаметра) ведется по допускаемому межвитковому перепаду давления [Рк], зависящему, как и объемный КПД насоса, от геометрических параметров РО, натяга в паре, физических свойств материалов РО и жидкости, а также частоты вращения ротора (приводного вала). При расчетах принимают [Рк] = 0,2–0,5 МПа, причем пониженные значения перепадов относятся к режимам низких частот вращения.

Эти теоретические выводы нашли подтверждение при сравнительных испытаниях насосов с различным кинематическим отношением РО (рис. 4) на стенде РГУ нефти и газа им. И.М. Губкина. Сравнение характеристик насосов с многозаходными и традиционными РО при одинаковом контурном диаметре Dк (диаметре впадин статора); натяге в паре, числе шагов и частоте вращения продемонстрировало существенное влияние кинематического отношения на основные технические показатели насосов.

Многозаходные ОВН обладают повышенной подачей и давлением. Давление насоса с традиционными РО, который в силу своих конструктивных особенностей является быстроходной гидромашиной, при пониженных частотах вращения в большей степени ограничено утечками в паре ротор-статор. Поэтому зарубежные фирмы-производители высоконапорных насосов для формирования удовлетворительной характеристики Q-P вынуждены применять сверхъудлиненные пары (до 15 м), тем самым обеспечивая необходимое число шагов и межвитковый перепад давления Pк.

Наибольшее распространение в последние годы ОВН получили в нефтяной промышленности. Это объясняется, в частности, тем, что ОВН является практически единственным типом роторных насосов, способным перекачивать жидкости широкого диапазона физико-химических свойств, в т.ч. вязкие, содержащие газ, механические примеси и не обладающие смазывающими способностями.

Это достигается самим принципом действия и конструкцией РО (наличием эластичной обкладки статора и износостойкого ротора). Для ОВН также характерна равномерность подачи, возможность изменения направления потока путем реверсирования приводного вала, высокая всасывающая способность, относительно высокий КПД.
Указанные особенности предопределили место ОВН в парке нефтепромысловой насосной техники.

Винтовые насосы с погружным электроприводом

Данная конструкция открыла дорогу одновинтовым гидромашинам в нефтяную промышленность.

Опыт эксплуатации насосов с погружными электродвигателями показал, что винтовые насосы являются одним из наиболее эффективных средств механизированной добычи высоковязкой нефти, а в определенных осложненных условиях выбор ОВН является практически единственным возможным вариантом.

В результате многолетних НИОКР в 60–70-е годы в Особом конструкторским бюро по бесштанговым насосам (ОКБ БН) была разработана схема сдвоенного гидравлически уравновешанного одновинтового электронасоса. По этой схеме ОАО «Ливгидромаш» в течение 20 лет выпускает насосы серии ЭВН.

Погружной насосный агрегат состоит из трех основных частей: маслонаполненного электродвигателя, гидрозащиты и собственно насоса. В насосную секцию (рис. 5) входят: приводной вал с сальником, графитовая осевая пята и две рабочих пары с нарезкой винтовых поверхностей разного направления, роторы которых соединены между собой и с приводным валом при помощи шарнирных муфт. В комплект насоса также включены пусковая обгонная муфта, многофункциональный клапан, предохраняющий насос от попадания в режимы повышенного давления и недостаточной подачи, а также препятствующий обратному перетоку жидкости через РО при остановках насоса. Подвод пластовой жидкости через фильтры к РО осуществляется параллельно с противоположных торцов насоса, так что движение жидкости по каналам РО происходит навстречу друг другу, а осевые усилия в верхней и нижней паре уравновешиваются. В напорной камере, расположенной между рабочими парами, потоки смешиваются и по зазору между внутренней поверхностью корпуса насоса и наружной поверхностью верхнего статора поступают в НКТ. Основное преимущество такой схемы – повышенная надежность вследствие практически полной разгрузки осевой опоры насоса.

Насосы серии ЭВН предназначены для добычи нефти преимущественно повышенной вязкости (до 10 Ст) с содержанием механических примесей до 0,8 г/л и свободного газа до 50% на приеме насоса.

В настоящее время ОАО «Ливгидромаш» серийно выпускает 13 типоразмеров насосов с подачей от 12 до 200 м3/сут. Давление 9–15 МПа.

Большинство насосов приводится от погружного асинхроннного электродвигателя с частотой вращения 1500 об./мин. С целью увеличения долговечности и расширения области применения ЭВН при эксплуатации малодебитных скважин наметилась тенденция снижения частоты вращения приводного вала. Ряд организаций (завод «Борец», ОАО «РИТЭК», ЗАО «Электон» и др.) ведут работы по использованию в установках ЭВН регулируемого электропривода и редукторных вставок, а также изменению общей компоновки агрегата, его отдельных узлов, условий монтажа и ремонта.

За рубежом ряд компаний также выпускают погружные электронасосы для добычи нефти (как правило, в обычном не сдвоенном варианте, оснащенном усиленной осевой опорой). Фирмы РСМ, Netzsch, Reda, Centrilift предлагают потребителю различные модификации установок ЭВН как по компоновке (с редуктором (рис. 6), со вставным ротором, с возможностью реверсирования вращения ротора для промывки НКТ и др.), так и по способам регулирования скорости.

Винтовые штанговые насосы

Винтовые штанговые насосные установки (ВШНУ) для отбора пластовых жидкостей из глубоких нефтяных скважин появились на нефтепромысловом рынке в начале 80-х годов в США и во Франции. Эффективная работа первых ВШНУ при эксплуатации низко- и среднедебитных скважин с высоковязкой нефтью стимулировала НИОКР ведущих машиностроительных фирм по совершенствованию конструкций установок и скважинных насосов, а также созданию большого количества их типоразмеров с диапазоном подач от 0,5 до 1000 м3/сут. и давлением до 30 МПа.

Технико-экономические предпосылки широкого применения ВШНУ связаны с изменением условий эксплуатации скважин и преимуществами ВШНУ по сравнению с другими механизированными способами добычи нефти.

По сравнению со станками-качалками:

·  простота конструкции и минимальные массогабаритные показатели привода;

·  отсутствие необходимости возведения фундаментов;

·  простота монтажа и обслуживания;

·  снижение затрат на транспортные расходы;

·  широкий диапазон физико-химических свойств откачиваемых пластовых жидкостей (возможность откачки жидкостей высокой вязкости и повышенного газосодержания);

·  отсутствие возвратно-поступательного движения РО, что обеспечивает уравновешенность привода, постоянство нагрузок, действующих на штанги, равномерность потока жидкости, снижение энергозатрат и номинальной мощности приводного двигателя, минимальное эмульгирующее воздействие на скважинный флюид.

По сравнению с винтовыми насосными установками с погружным электроприводом (УЭВН):

·  простота конструкции насоса (отсутствуют шарнирные соединения, пусковые муфты, радиальные и осевые подшипники);

·  наземное расположение приводного двигателя (отпадает необходимость в кабеле, гидрозащите электродвигателя, а также упрощается контроль за состоянием двигателя и его обслуживание);

·  возможность эксплуатации низкодебитных скважин, так как нет необходимости в отводе тепла от погружного агрегата.

Область применения ВШНУ – эксплуатация скважин с низким и средним дебитом и напором до 1000–1500 м, в т.ч. с пластовыми жидкостями высокой вязкости, повышенного содержания газа и механических примесей.

Наземное оборудование ВШНУ, устанавливаемое на трубной головке скважины и предназначенное для преобразования энергии приводного двигателя в механическую энергию вращающейся колонны штанг, состоит из:

– тройника для отвода пластовой жидкости;

– приводной головки;

– рамы для крепления приводного двигателя;

– трансмиссии (силовой передачи);

– приводного двигателя с устройством управления;

– устройства для зажима (подвески) полированного штока.

Скважинное оборудование ВШНУ (рис. 7) состоит из двух частей:

·  неподвижной колонны НКТ, в компоновке низа которой устанавливается статор насоса, упорный палец, динамический противоотворотный якорь, газовый сепаратор, фильтр;

·  вращающейся в центраторах колонны штанг, нижний конец которой соединен с ротором насоса.

При работе установки поднимаемая пластовая жидкость движется в кольцевом зазоре между колоннами НКТ и штанг и далее через боковой отвод тройника поступает в промысловый коллектор.

В ВШНУ наибольшее распространение получили НКТ и насосные штанги диаметром соответственно 73 и 22 мм. Диаметр полированного штока 31 мм.

Штанговые ОВН могут быть выполнены в трубном (см. рис. 7) и вставном исполнении.

Наиболее эффективна схема вставного насоса, позволяющая производить замену РО насоса (при их износе или в случае перехода на новый режим откачки) без подъема колонны НКТ.

В России приводы ВШНУ выпускают Ижевский и Дмитровский машзаводы, Уфимский нефтяной институт и др. предприятия. Производство скважинного оборудования (центраторы, якоря) налажено в ЗАО «Канаросс» (г. Пермь).

Наряду с типовой схемой ВШНУ известны и оригинальные компоновки, основанные на использовании полых штанг или труб, в которых поток пластовой жидкости поднимается по их внутреннему каналу, что предотвращает отложение парафина и снижает потери на трение за счет создания водяного кольца на стенках полых штанг.

Подобные схемы могут быть выполнены в двух вариантах: с вращающимся статором и заякоренным ротором, предложенным в РГУ нефти и газа (А.с. 1657743), и с вращающимся полым ротором. Последняя схема реализована в установке ОАО «Завод им. Гаджиева», в которой статор закрепляется в колонне обсадных труб, а полый ротор спускается на конце колонны НКТ диаметром 60 мм, вращающейся в центраторах. В данной схеме отпадает необходимость в насосных штангах. Пластовая жидкость поднимается по внутреннему каналу НКТ (как в схеме с вращающейся обоймой) и отводится через вертлюг в промысловый трубопровод. Для осуществления циркуляции жидкости вход в насос располагается в верхнем сечении РО, далее двигаясь вниз через рабочие камеры насоса и дойдя до нижнего сечения, жидкость изменяет направление своего движения и попадает в расточку ротора, сообщаемую с внутренней полостью колонны НКТ.

Широкое распространение ВШНУ получили за рубежом. Ими оборудовано свыше 2500 скважин. В качестве РО штанговых винтовых насосов зарубежных фирм (Baker Hughes, Netzsch, PCM, Robbins&Myers, Sсhoeller-Blеckmann, Weatherford и др.) преимущественно используются традиционные винтовые пары Муано с кинематическим отношением 1:2. Исключение составляют отдельные образцы насосов фирм Netzsch, Robbins&Myers и Baker Hughes, выполненные по схеме с кинематическим отношением 2:3.

При создании отечественных штанговых винтовых насосов на основе многолетнего опыта конструирования, производства и эксплуатации винтовых забойных двигателей (ВЗД) в целом взят курс на использование схемы многозаходного насоса, имеющей существенные конструктивные и эксплуатационные преимущества по сравнению с традиционной схемой (см. выше).

В настоящее время НПО «Буровая техника» – ВНИИБТ и РГУ нефти и газа им. И.М. Губкина разработан параметрический ряд многозаходных насосов серии МВН с кинематическими отношениями от 2:3 до 5:6, охватывающий диапазон подач от 1 до 100 м3/сут. Давление – до 15 МПа. Изготавливаются и ведется промышленная эксплуатация трех типоразмеров насоса с подачами 10, 20 и 30м3/сут. при номинальной частоте вращения 200 об./мин. Разработкой размерного ряда штанговых насосов с кинематическим отношением РО 1:2 и 3:4 занимается ОАО «Ливгидромаш».

Кроме того, ВШНУ могут быть использованы в системах поддержания пластового давления для закачки воды в пласт, а также в технологиях добычи природного газа с отделением пластовой воды и нагнетанием ее в ниже расположенные проницаемые горизонты, освоенных зарубежными компаниями, в частности, Kudu (рис. 8).

Гидроприводные винтовые насосы

В известных гидроприводных насосных установках нашли применение исключительно машины объемного типа с возвратно-поступательным движением рабочего органа (поршня). Практика применения гидропоршневых насосных агрегатов (ГПНА), выявила ряд их существенных преимуществ:

·  отсутствие механической (посредством штанг) или электрической (посредством кабеля) связи источника энергии с погружным насосом;

·  возможность эффективной эксплуатации скважин уменьшенного диаметра, а также наклонно направленных, эксплуатация которых другими механизированными способами затруднительна;

·  возможность регулирования подачи погружного насоса;

·  возможность обеспечения оптимального технологического режима эксплуатации, в частности плавный пуск скважин и поддержание заданной интенсивности отбора жидкости.

·  возможность замены погружного агрегата без проведения трудоемких спускоподъемных операций, что позволяет кардинально упростить подземный ремонт скважин, сократить время простоя и уменьшить износ труб.

Новые перспективы создания гидроприводных насосных установок открылись в последние десятилетия, когда было освоено промышленное производство винтовых РО для забойных ВЗД и насосов.

Первое упоминание о возможности создания погружного гидроприводного винтового насосного агрегата (ГВНА) по схеме винтовой гидромотор-винтовой насос появилось в России в 1971 г. Позже была предложена схема уравновешанного агрегата и оптимальная геометрия РО насоса.
