Курсовая работа: Расчет технологических, теплотехнических и конструктивных параметров машин непрерывного литья заготовок

Так как коэффициент j постоянен, то для любого участка зоны вторичного охлаждения можно записать:

,                   (3.26)

где qn и d – относительная температура и толщина оболочки слитка в момент времени t;

Если известно распределение температуры по длине слитка, то приведенное уравнение позволяет определить толщину оболочки слитка в любой момент времени t.

Время достижения соответствующей температуры поверхности определяется из выражения:

,(3.27)

где r – плотность жидкой стали; qк – скрытая теплота плавления стали;

l – коэффициент теплопроводности стали.

Уравнения (3.26), (3.27) позволяют построить зависимости температуры поверхности слитка tn и толщины затвердевающей оболочки d от времени t или глубины жидкой лунки L для заданных скоростей разливки и температуры поверхности слитка в конце затвердевания tк..

На основании приведенных выше уравнений определим температуру поверхности по длине слитка при разливке на МНЛЗ заданной марки стали.

Принимаем температуру поверхности слитка в конце затвердевания металла tк=9000С; теплоемкость затвердевшей стали С=0,545 кДж/(кг*К); теплопроводность стали l=29 Вт/(м*К); скрытую теплоту затвердевания qк=270 кДж/кг; коэффициент кристаллизации k=30 мм/мин0,5; эффективную высоту кристаллизатора Н=0,9 м.

По значению толщины оболочки d и температуры поверхности tп слитка на выходе из кристаллизатора и температуре поверхности слитка в конце зоны затвердевания определяем из условий (t – время от начала выхода из кристаллизатора; L – расстояние от среза кристаллизатора) найдем

Толщина оболочки слитка на выходе из кристаллизатора была определена выше и составляет 19,97 мм.

Температура поверхности слитка на выходе из кристаллизатора равна 1190 оС.

Относительная температура поверхности слитка на выходе из кристаллизатора:

в конце затвердевания слитка

Тогда

Используя уравнения (3.25), (3.26) и задаваясь температурой поверхности слитка, определим зависимости

Время, необходимое для достижения температуры поверхности 11500С при j=0,51 составит

Относительная температура поверхности:

Определим

После подстановки получим t=29,3 с или 0,49 мин.

Толщина оболочки слитка при tn=11500C

 мм.

Расстояние точки с tn=11500C от нижнего среза кристаллизатора:

L=wt=1,3*0,49=0,63 м.

Распределение температуры поверхности и толщины корки слитка по длине непрерывнолитого слитка при j=0,51 приведено в таблице 4.

Данные, приведенные на рис.2 (Приложение 1), иллюстрируют распределение температуры поверхности по длине слитка и изменение толщины закристаллизовавшейся оболочки.

Наличие распределения температур по длине слитка и толщине оболочки позволяет определить тепловые потоки на поверхности слитка, необходимые для отвода физической теплоты оболочки и теплоты кристаллизации qкр:

,                                            (3.28)

,                                                      (3.29)

где tср1, tср2 – средняя температура оболочки в начале и конце участка охлаждения; d1, d2 – толщина оболочки в начале и в конце участка охлаждения; L1, L2 – расстояние от торца кристаллизатора на входе и выходе с участка охлаждения; w – скорость вытягивания слитка; С – теплоемкость затвердевшего металла.

Таблица 4. Изменение температуры поверхности заготовки и толщины корки по длине непрерывного слитка.

tп, 0С…..	1190	1150	1100	1050	1000	950	900
Qo	0,79	0,79	0,79	0,79	0,79	0,79	0,79
Qk	0,6	0,6	0,6	0,6	0,6	0,6	0,6
	0,51	0,51	0,51	0,51	0,51	0,51	0,51
Qn	0,79	0,76	0,73	0,7	0,66	0,63	0,6
To	8,44	8,44	8,44	8,44	8,44	8,44	8,44
Tn	8,44	7,39	6,37	5,57	4,92	4,39	3,95
t, мин…	0	0,49	1,34	2,55	4,21	6,46	9,46
d, мм….	19,97	25,86	34,56	44,9	57,05	71,17	87,5
L, м……	0	0,63	1,75	3,31	5,47	8,39	12,3

Зная тепловой поток и температуру поверхности, можно определить

Для выполнения требований по плавному изменению интенсивности охлаждения слитка по его длине для стали различных марок и возможности регулирования длины участка водяного охлаждения в зависимости от скорости литья и глубины жидкой лунки вся зона вторичного водяного охлаждения разбивается на отдельные секции. Каждая секция обеспечивается самостоятельным подводом воды и установкой соответствующих форсунок.

При расчете основных параметров систем вторичного охлаждения радиальных и криволинейных машин необходимо скорректировать плотность орошения слитка по малому радиусу за счет стекания воды, уменьшив его на 20…30 % по сравнению с большим радиусом.

Как показывает практика эксплуатации слябовых машин, протяженность зоны форсуночного охлаждения по узким граням может быть сокращена на 20…30 %.

Определим расход воды на четырехроликовую секцию длиной l=1 м, расположенную на расстоянии L=2,0 м от мениска металла.

Как следует из уравнений (3.28), (3.29) необходимо определить среднюю температуру и толщину оболочки в начале и конце участка охлаждения. По приведенным числовым данным и данным рис.2 определим, что tп на входе в секцию составляет 1130 0С, а на выходе из секции tп =10900С, соответственно толщина образовавшейся корки слитка на входе и выходе из секции соответственно составили d1 =30 и d2 =38 мм.

Принимаем с целью упрощения расчета линейное изменение температу-ры по толщине корочки. Тогда

Суммарный тепловой поток q на поверхности слитка, обусловленный отводом физической теплоты и теплоты кристаллизации, составит:

а средний коэффициент теплоотдачи соответственно:

Плотность орошения на данном участке составит:

Учитывая, что секция расположена практически вертикально, расход воды на грань по большому радиусу и грань по малому радиусу будет одинаков, а общий расход воды на секцию составит:

4. Выбор формы технологической оси

4.1 Базовый радиус МНЛЗ

При использовании радиальных и криволинейных МНЛЗ при переводе слитка в горизонтальное положение его приходится деформировать – разгибать. При разгибе или правке возникающие в слитке напряжения могут превысить предел прочности и привести к образованию различного рода трещин. При этом необходимо принимать во внимание отливаемый сортамент, сечение заготовки и условия охлаждения слитка, так как все эти параметры определяют допустимую величину деформации металла [8].

В случае радиальной машины разгиб слитка, как правило, проводится полностью в затвердевшем состоянии в одной точке.

Одним из способов предотвращения образования дефектов при разгибе слитка является при всех прочих равных условиях увеличение радиуса кривизны, что позволяет снизить величину деформации и ее скорость. На основании опыта эксплуатации радиальных МНЛЗ и исследования влияния величины и скорости деформации при разгибе на качество непрерывного слитка ПО «Урал-маш» выработало практические рекомендации для выбора минимального базо-вого радиуса в зависимости от толщины слитка:

Толщина слитка а, мм……………..….£150     £200 £250 £315 £350

Базовый радиус Ro, м                     5               6      8      10    12

Однако, как показывает опыт эксплуатации радиальных установок, при отливке различных марок сталей в ряде случаев приходится снижать скорость разливки стали из-за появления внутренних горячих трещин в металле при его разгибе. Это обусловлено тем, что к точке разгиба слиток приходит с температурой в его центральной части, близкой к температуре кристаллизации. В области этих температур существует так называемый высокотемпературный интервал хрупкости, характеризуемый резко выраженным «провалом» прочностных и пластических свойств металла. Для многих сталей он проявляется при температурах ³13000 С и выше. Так, предел прочности углеродистой стали в температурном интервале хрупкости снижается до 1...10 МПа. Поэтому для предотвращения образования внутренних трещин необходимо при разгибе снижать скорость и величину деформации слоев металла, находящихся в температурном интервале хрупкости.

Исследования механических свойств стали при 1300…14500 С позволили получить уравнение для оценки допустимого базового радиуса технологической оси МНЛЗ с разгибом в одной точке в зависимости от разливаемой марки стали и интенсивности охлаждения:

 (4.1)

где а –толщина слитка, м; w – скорость вытягивания слитка,м/мин; k –ко-эффициент затвердевания [для прямоугольных (плоских) слитков с большим отношением b/a (ширины к толщине) k=24…26 мм/мин0,5; для квадратных и круглых k=28…30 мм/мин0,5]; eд – величина допустимой деформации слоев металла в температурном интервале хрупкости [для малоуглеродистого, мелкозернистого металла можно принять eд=(0,5…0,8)*10-2; для среднеуглеродистого и легированного металла eд=(0,3…0,5)*10-2 и для высокоуглеродистого и сложно-легированного eд=(0,15…0,3)*10-2]; q – коэффициент,учитывающий интенсивность охлаждения слитка в ЗВО [q=0,7…0,85; меньшее значение относится к умеренной интенсивности, высокое к большей].

Следует отметить, что в реальных условиях при определении Ro необходимо корректировать скорость разливки и интенсивность охлаждения для стали конкретной марки.

Определим базовый радиус установки непрерывной разливки стали.

Принимаем для данного сортамента следующие исходные данные: допустимая деформация внутренних слоев в температурном интервале хрупкости eд£0,005; интенсивность охлаждения – умеренная, q=0,75; скорость вытягивания слитка w=1,3 м/мин; коэффициент кристаллизации k=0,03 м/мин.

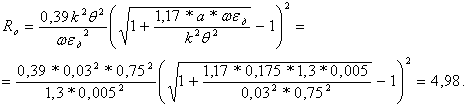

Базовый радиус

При базовом радиусе МНЛЗ Ro=5 м участок затвердевания (металлургическая длина) машины составит:

Полное время затвердевания заготовки сечением a´b–175´175 мм2 составит t=а2/4k2=1752/(4*302) = 8,5 мин.

Необходимая минимальная металлургическая длина при скорости вытягивания слитка w=1,3 м/мин составит

Следовательно, необходимо или увеличить радиус машины или уменьшить скорость вытягивания слитка. Сохраняя скорость вытягивания слитка w=1,3 м/мин, так как она определяет производительность установки, принимаем базовый радиус установки Ro=9 м. При этом радиусе LЗВО составит ~14,13 м, что обеспечит запас длины для возможного увеличения времени затвердевания более 25%.

4.2 Выпрямление непрерывнолитой заготовки

Кристаллизующийся непрерывнолитой слиток постоянно находится под действием внешних сил, величина и характер которых определяются конструктивными параметрами МНЛЗ. Поэтому, для непрерывнолитого слитка характерно одновременное существование условий кристаллизации и деформирования, что определяет возможность образования дефектов, имеющих различную природу.

Одним из серьезных дефектов непрерывнолитых слитков являются внутренние горячие трещины.

Причинами, вызывающими образование внутренних трещин, могут быть усадочные или термические напряжения, а также воздействие внешних сил, характер и величина которых зависят от конструктивных параметров МНЛЗ.

Образование внутренних трещин под действием термических напряжений может быть минимизировано за счет правильно организованного вторичного охлаждения заготовок.

Повышенные деформация НЛЗ могут происходить, также, при выпучи-вании корочки слитка от ферростатического давления, под действием растягивающих нагрузок при вытягивании формирующегося, при обжатии не полностью кристаллизовавшегося слитка валками тянущей клети, а также при изгибе и выпрямлении заготовки в двухфазном состоянии.

Ряд принятых конструктивных решений позволил ограничить деформа-цию непрерывнолитого слитка.

Выпрямление непрерывнолитого слитка - это технологически необходимая операция на машинах непрерывного литья заготовок криволинейного типа.

Конструктивные решения таких важных узлов МНЛЗ как кристаллизатор, опорные роликовые секции ЗВО позволяют достичь на современных сортовых установках скорости вытягивания заготовок более 5 м/мин.

При этом глубина лунки жидкого металла может значительно превышать длину участка МНЛЗ с постоянным радиусом кривизны.

При выпрямлении непрерывнолитого слитка с жидкой сердцевиной, теплофизические условия кристаллизации и охлаждения оказывают влияние на процесс образования внутренних трещин.

От того, как должна быть построена зона правки, обеспечивающая деформацию слитка в двухфазном состоянии без образования трещин, зависит выбор типа МНЛЗ, предназначенных для производства заготовок из высококачествен-ных сталей.

Условия образования трещин при правке непрерывнолитого слитка отличаются от условий образования трещин при усадке, так как при правке образование трещин происходит под действием растягивающих напряжений и связанной с ними деформацией, вызываемых внешними силами. Поэтому характер и величину деформации можно изменять за счет конструктивных параметров МНЛЗ, таких как радиус кривизны и длина радиального участка, кривизны и длины участка выпрямления и т.д.

Критерием образования трещин при правке и выборе рациональной кривой выпрямления является зависимость, представленная в виде:

e £ e* (Т)

где: e - фактическая относительная деформация выбранного слоя;

Страницы: 1, 2, 3, 4, 5
