Курсовая работа: Червячная передача

Курсовая работа: Червячная передача

Задание

Спроектировать привод.

В состав привода входят следующие передачи:

1 - червячная передача.

Сила на выходном элементе привода F = 1,4 кН.

Скорость на ленте (цепи) привода V = 0,5 м/с.

Диаметр выходного элемента привода D = 350 мм.

Коэффициент годового использования Кг = 1.

Коэффициент использования в течении смены Кс = 1.

Срок службы L = 7 лет.

Число смен S = 2.

Продолжительность смены T = 8 ч.

Тип нагрузки - постоянный.

Содержание

1 Введение

2 Выбор электродвигателя и кинематический расчёт

3 Расчёт 1-й червячной передачи

3.1 Проектный расчёт

3.2 Проверочный расчёт по контактным напряжениям

3.3 Проверка зубьев передачи на изгиб

4 Предварительный расчёт валов

4.1 Ведущий вал.

4.2 Выходной вал.

5 Конструктивные размеры шестерен и колёс

5.1 Червячное колесо 1-й передачи

6 Выбор муфт

6.1 Выбор муфты на входном валу привода

6.2 Выбор муфты на выходном валу привода

7 Проверка прочности шпоночных соединений

7.1 Червячное колесо 1-й червячной передачи

8 Конструктивные размеры корпуса редуктора

9 Расчёт реакций в опорах

9. 11-й вал

9. 22-й вал

10 Построение эпюр моментов валов

10.1 Расчёт моментов 1-го вала

10.2 Эпюры моментов 1-го вала

10.3 Расчёт моментов 2-го вала

10.4 Эпюры моментов 2-го вала

11 Проверка долговечности подшипников

11. 11-й вал

11. 22-й вал

12 Уточненный расчёт валов

12.1 Расчёт 1-го вала

12.2 Расчёт 2-го вала

13 Тепловой расчёт редуктора

14 Выбор сорта масла

15 Выбор посадок

16 Технология сборки редуктора

17 Заключение

18 Список использованной литературы

1  Введение

Инженер-конструктор является творцом новой техники, и уровнем его творческой работы в большей степени опредеделяются темпы научно-технического прогресса. Деятельность конструктора принадлежит к числу наиболее сложных проявлений человеческого разума. Решающая роль успеха при создании новой техники определяется тем, что заложено на чертеже конструктора. С развитием науки и техники проблемные вопросы решаются с учетом все возрастающего числа факторов, базирующихся на данных различных наук. При выполнении проекта используются математические модели, базирующиеся на теоретических и экспериментальных исследованиях, относящихся к объемной и контактной прочности, материаловедению, теплотехнике, гидравлике, теории упругости, строительной механике. Широко используются сведения из курсов сопротивления материалов, теоретической механики, машиностроительного черчения и т. д. Все это способствует развитию самостоятельности и творческого подхода к поставленным проблемам.

При выборе типа редуктора для привода рабочего органа (устройства) необходимо учитывать множество факторов, важнейшими из которых являются: значение и характер изменения нагрузки, требуемая долговечность, надежность, КПД, масса и габаритные размеры, требования к уровню шума, стоимость изделия, эксплуатационные расходы.

Из всех видов передач зубчатые передачи имеют наименьшие габариты, массу, стоимость и потери на трение. Коэффициент потерь одной зубчатой пары при тщательном выполнении и надлежащей смазке не превышает обычно 0,01. Зубчатые передачи в сравнении с другими механическими передачами обладают большой надежностью в работе, постоянством передаточного отношения из-за отсутствия проскальзывания, возможностью применения в широком диапазоне скоростей и передаточных отношений. Эти свойства обеспечили большое распространение зубчатых передач; они применяются для мощностей, начиная от ничтожно малых (в приборах) до измеряемых десятками тысяч киловатт.

К недостаткам зубчатых передач могут быть отнесены требования высокой точности изготовления и шум при работе со значительными скоростями.

Косозубые колеса применяют для ответственных передач при средних и высоких скоростях. Объем их применения - свыше 30% объема применения всех цилиндрических колес в машинах; и этот процент непрерывно возрастает. Косозубые колеса с твердыми поверхностями зубьев требуют повышенной защиты от загрязнений во избежание неравномерного износа по длине контактных линий и опасности выкрашивания.

Одной из целей выполненного проекта является развитие инженерного мышления, в том числе умение использовать предшествующий опыт, моделировать используя аналоги. Для курсового проекта предпочтительны объекты, которые не только хорошо распространены и имеют большое практическое значение, но и не подвержены в обозримом будущем моральному старению.

Существуют различные типы механических передач: цилиндрические и конические, с прямыми зубьями и косозубые, гипоидные, червячные, глобоидные, одно- и многопоточные и т. д. Это рождает вопрос о выборе наиболее рационального варианта передачи. При выборе типа передачи руководствуются показателями, среди которых основными являются КПД, габаритные размеры, масса, плавность работы и вибронагруженность, технологические требования, предпочитаемое количество изделий.

При выборе типов передач, вида зацепления, механических характеристик материалов необходимо учитывать, что затраты на материалы составляют значительную часть стоимости изделия: в редукторах общего назначения - 85%, в дорожных машинах - 75%, в автомобилях - 10% и т. д.

Поиск путей снижения массы проектируемых объектов является важнейшей предпосылкой дальнейшего прогресса, необходимым условием сбережения природных ресурсов. Большая часть вырабатываемой в настоящее время энергии приходится на механические передачи, поэтому их КПД в известной степени определяет эксплуатационные расходы.

Наиболее полно требования снижения массы и габаритных размеров удовлетворяет привод с использованием электродвигателя и редуктора с внешним зацеплением.

2  Выбор электродвигателя и кинематический расчёт

По табл. 1.1[1] примем следующие значения КПД:

- для закрытой червячной передачи: 1 = 0,92

Общий КПД привода будет:

 = 1 x ... x n x подш.2 x муфты2

= 0,92 x 0,992 x 0,982 = 0,866

где подш. = 0,99 - КПД одного подшипника.

муфты = 0,98 - КПД одной муфты.

Угловая скорость на выходном валу будет:

вых. = = = 2,857 рад/с

Требуемая мощность двигателя будет:

Pтреб. = = = 0,808 кВт

В таблице П.1[1](см. приложение) по требуемой мощности выбираем электродвигатель 90LB8, с синхронной частотой вращения 750 об/мин, с параметрами: Pдвиг.=1,1 кВт и скольжением 7% (ГОСТ 19523-81). Номинальная частота вращения

nдвиг. = 750 - =697,5 об/мин,

угловая скорость

двиг. = = = 73,042 рад/с.

Oбщее передаточное отношение:

U = = = 25,566

Для передач выбрали следующие передаточные числа:

U1 = 25

Рассчитанные частоты и угловые скорости вращения валов сведены ниже в таблицу:

Вал 1-й	n1 = nдвиг. = 697,5 об./мин.	1 = двиг. = 73,042 рад/c.
Вал 2-й	n2 = = = 27,9 об./мин.	2 = = = 2,922 рад/c.

Мощности на валах:

P1 = Pтреб. x подш. =

0,808 x 106 x 0,99 = 799,92 Вт

P2 = P1 x 1 x подш. =

799,92 x 0,92 x 0,99 = 728,567 Вт

Вращающие моменты на валах:

T1 = = = 10951,507 Нxмм

T2 = = = 249338,467 Нxмм

По таблице П.1(см. приложение учебника Чернавского) выбран электродвигатель 90LB8, с синхронной частотой вращения 750 об/мин, с мощностью Pдвиг.=1,1 кВт и скольжением 7% (ГОСТ 19523-81). Номинальная частота вращения с учётом скольжения nдвиг. = 697,5 об/мин.

Передаточные числа и КПД передач

Передачи	Передаточное число	КПД
1-я червячная передача	25	0,92

Рассчитанные частоты, угловые скорости вращения валов и моменты на валах

Валы	Частота вращения, об/мин	Угловая скорость, рад/мин	Момент, Нxмм
1-й вал	697,5	73,042	10951,507
2-й вал	27,9	2,922	249338,467

3  Расчёт 1-й червячной передачи

3.1  Проектный расчёт

Число витков червяка z1 принимаем в зависимости от передаточного числа: при U=25 принимаем z1=2 (см. с.55[1]). Число зубьев червячного колеса:

z2 = z1 x U = 2 x 25 = 50

Принимаем стандартное значение z2 = 50

При этом фактическое передаточное число Uф = = = 25

Отличие от заданного:

x 100% = x 100% = 0%

По ГОСТ 2144-76 допустимо отклонение не более 4%.

Выбираем материал червяка и венца червячного колеса.

Принимаем для червяка сталь 45 с закалкой менее HRC 45 и последующим шлифованием.

Предварительно примем скорость скольжения V=2,937м/c. Тогда по таблицам 4.8 и 4.9[1] выбираем для венца червячного колеса БрА10Ж4Н4Л (отливка в кокиль).

В этом случае по табл. 4.8 и 4.9 основное допускаемое контактное напряжение:

[H] = [H] x KHL

где [H] = 181,378 МПа - по табл. 4.9[1], KHL - коэффициент долговечности.

KHL = ,

где NHO = 107 - базовое число циклов нагружения;

NH = 60 x n(кол.) x t

здесь: n(кол.) = 27,9 об/мин. - частота вращения червячного колеса;

t = 365 x Lг x C x tc - продолжительность работы передачи в расчётный срок службы, ч.

- Lг=7 г. - срок службы передачи;

- С=2 - количество смен;

- tc=8 ч. - продолжительность смены.

t = 365 x 7 x 2 x 8 = 40880 ч.

Тогда:

NH = 60 x 27,9 x 40880 = 68433120

В итоге получаем:

КHL = = 0,786

Допустимое контактное напряжение:

[H] = 181,378 x 0,786 = 142,563 МПа.

Расчетное допускаемое напряжение изгиба:

[-1F] = [-1F]' x KFL

где [-1F]' = 81 МПа - основное допускаемое напряжение изгиба для реверсивной работы по табл. 4.8[1], KFL - коэффициент долговечности.

KFL = ,

где NFO = 106 - базовое число циклов нагружения;

NF = 60 x n(кол.) x t

здесь: n(кол.) = 27,9 об/мин. - частота вращения червячного колеса;

t = 365 x Lг x C x tc - продолжительность работы передачи в расчётный срок службы, ч.

- Lг=7 г. - срок службы передачи;

- С=2 - количество смен;

- tc=8 ч. - продолжительность смены.

t = 365 x 7 x 2 x 8 = 40880 ч.

Тогда:

NF = 60 x 27,9 x 40880 = 68433120

В итоге получаем:

КFL = = 0,625

Допустимое напряжение изгиба:

[-1F] = 81 x 0,625 = 50,625 МПа.

Принимаем предварительно коэффициент диаметра червяка q=20, и коэффициент нагрузки K=1,2.

Вращающий момент на колесе:

T(кол.) = T(черв.) x U x передачи x подш. = 10951,507 x 25 x 0,92 x 0,99 = 249338,467 Нxмм.

Определяем межосевое расстояние из условия контактной прочности [см. формулу(4.9[1])]:

a = =

= 142,909 мм.

Округлим: a = 143 мм.

Модуль:

m = = = 4,086 мм.

Принимаем по ГОСТ 2144-76 (табл. 4.1 и 4.2) стандартные значения m=4 мм и q=20, а также z1=2 и z2=50.

Тогда пересчитываем межосевое расстояние по стандартным значениям m, q и Z2:

a = = = 140 мм.

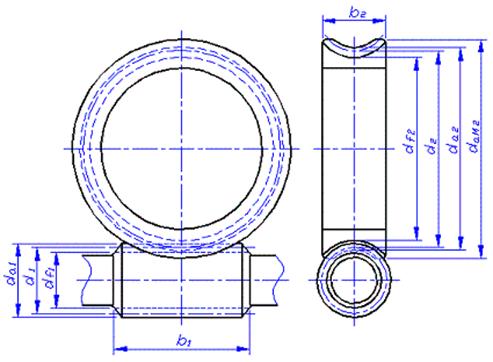

Основные размеры червяка:

делительный диаметр червяка:

d1 = q x m = 20 x 4 = 80 мм;

диаметр вершин витков червяка:

da1 = d1 + 2 x m = 80 + 2 x 4 = 88 мм;

диаметр впадин витков червяка:

df1 = d1 - 2.4 x m = 80 - 2.4 x 4 = 70,4 мм.

длина нарезанной части шлифованного червяка (см. формулу 4.7[1]):

b1 >= (11 + 0.06 x z2) x m + 25 = (11 + 0.06 x 50) x 4 + 25 = 81 мм;

принимаем b1 = 82 мм.

делительный угол  по табл. 4.3[1]: при z1=2 и q=20 угол =5,717o.

Основные размеры венца червячного колеса:

делительный диаметр червячного колеса:

d2 = z2 x m = 50 x 4 = 200 мм;

диаметр вершин зубьев червячного колеса:

da2 = d2 + 2 x m = 200 + 2 x 4 = 208 мм;

диаметр впадин червячного колеса:

df2 = d2 - 2.4 x m = 200 - 2.4 x 4 = 190,4 мм;

наибольший диаметр червячного колеса:

daM2  da2 + = = 214 мм;

принимаем: daM2 = 214 мм.

ширина венца червячного колеса (см. формулу 4.12[1]):

b2  0.75 x da1 = 0.75 x 88 = 66 мм.

принимаем: b2 = 66 мм.

Окружная скорость червяка:

V = = = 2,922 м/c.

Скорость скольжения:

Vs = = = 2,937 м/c.

Уточняем КПД редуктора (cм. формулу 4.14[1]).

По табл. 4.4[1] при скорости Vs=2,937 м/c при шлифованном червяке приведённый угол трения ' = 1,75o. КПД редуктора с учетом потерь в опорах, потерь на разбрызгивание и перемешивание масла:

 = (0.95 ... 0.96) x  = 0.95 x  = 72,563%.

По табл. 4.7[1] выбираем 7-ю степень точности передачи и находим значение коэффициента динамичности Kv=1.

Коэффициент неравномерности распределения нагрузки (cм. формулу 4.26[1]):

K = 1 +  x (1 - ).

В этой формуле: коэффициент деформации червяка =197 - по табл. 4.6[1]. При постоянной нагрузке вспомогательный коэффициент =1 (см. c.65[1]). Тогда:

K = 1 +  x (1 - 1) = 1.

Коэффициент нагрузки:

K = K x Kv = 1 x 1 = 1.

3.2  Проверочный расчёт по контактным напряжениям

Проверяем контактное напряжение (см. формулу 4.23[1]):

H = =

= 134,219 МПа;

H = 134,219 МПа  [h] = 142,563 МПа.

3.3  Проверка зубьев передачи на изгиб

Проверяем прочность зуба на изгиб.

Эквивалентное число зубьев:

Zv = = = 50,753.

Коэффициент формы зуба по табл. 4.5[1] Yf=2,186.

Напряжение изгиба:

F = = =

12,388 МПа  [-1F] = 50,625 МПа.

Условие прочности выполнено.

Силы действующие на червяк и червячное колесо:

окружная сила на червячном колесе, равная осевой силе на червяке:

Ft2 = Fa1 = = = 2493,385 H;

окружная сила на червяке, равная осевой силе на колесе:

Ft1 = Fa2 = = = 273,788 H;

радиальные силы на колесе и червяке:

Fr1 = Fr2 = Ft2 x tg(20o) = 2493,385 x tg(20o) = 907,518 H.

Механические характеристики материалов червячной передачи

Элемент передачи	Марка материала	Способ отливки	в		[]H	[]F
			H/мм2
Червяк	сталь 45 с закалкой менее HRC 45 и последующим шлифованием	-	570	290	-	-
Колесо	БрА10Ж4Н4Л	отливка в кокиль	590	275	181,378	81

Параметры червячной передачи, мм
