Курсовая работа: Проектирование асинхронного двигателя

 (131)

 Ом

 (132)

 Ом

Потери, не изменяющиеся при изменении скольжения, кВт

 кВт

7.2 Рассчитываем рабочие характеристики для различных скольжений s = 0,005; 0,01; 0,015; 0,02; 0,025; 0,03. Результаты расчета сведены в таблицу 1.

Данные спроектированного двигателя:

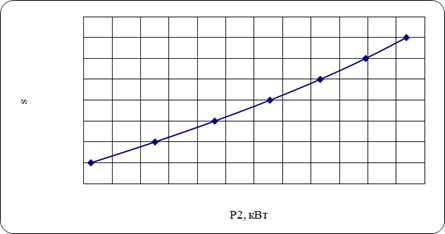

Графики рабочих характеристик спроектированного двигателя с короткозамкнутым ротором изображены на рисунках 3, 4, 5, .

Таблица 1 – Рабочие характеристики асинхронного двигателя

№ п/п	Расчётная формула	Размерность	Скольжение s							sном
			0,005	0,01	0,015	0,02	0,025	0,03	0,035	0,024
1	а`r`2/s	Ом	39,10	19,55	13,03	9,77	7,82	6,52	5,59	8,15
2	R	Ом	39,46	19,91	13,40	10,14	8,18	6,88	5,95	8,51
3	X	Ом	1,65	1,65	1,65	1,65	1,65	1,65	1,65	1,65
4	Z	Ом	39,50	19,98	13,50	10,27	8,35	7,08	6,17	8,67
5	I2"	А	5,57	11,01	16,30	21,42	26,35	31,09	35,63	25,38
6	cosф2'		0,999	0,997	0,993	0,987	0,980	0,972	0,964	0,982
7	sinф2'		0,042	0,083	0,122	0,161	0,198	0,233	0,267	0,190
8	I1a	А	6,09	11,49	16,70	21,66	26,35	30,76	34,86	25,44
9	I1p	А	8,14	8,82	9,90	11,35	13,12	15,16	17,43	12,74
10	I1	А	10,17	14,49	19,41	24,45	29,44	34,29	38,97	28,45
11	I2'	А	5,71	11,29	16,71	21,95	27,01	31,87	36,52	26,02
12	P1	кВт	4,02	7,59	11,02	14,30	17,39	20,30	23,01	16,79
13	Pэ1	кВт	0,110	0,224	0,401	0,637	0,923	1,252	1,618	0,862
14	Pэ2	кВт	0,018	0,071	0,156	0,269	0,407	0,567	0,744	0,378
15	Рдоб	кВт	0,020	0,038	0,055	0,071	0,087	0,101	0,115	0,084
16	ΣР	кВт	0,638	0,823	1,102	1,467	1,907	2,411	2,967	1,814
17	Р2	кВт	3,38	6,76	9,92	12,83	15,49	17,89	20,04	14,98
18	η		0,841	0,892	0,900	0,897	0,890	0,881	0,871	0,892
19	cosф		0,599	0,793	0,860	0,886	0,895	0,897	0,894	0,894
