Курсовая работа: Вентиляційні установки

Досить поширеним способом регулювання параметрів вентиляційної установки є дроселювання, тобто встановлення перед вентилятором або за ним заслінки, що частково перекриває повітропровід. При цьому збільшується коефіцієнт місцевих втрат і, як наслідок, характеристика повітропроводу стає більш стрімкою (рис.12). Як видно з рисунка, регулювання вентиляційної установки за допомогою заслінки є неекономічним, тому що викликає зниження коефіцієнта корисної дії. При дроселюванні вентиляційних установок з радіальними вентиляторами потужність, споживана двигуном, зменшується. Отже, привідні двигуни радіальних вентиляторів запускають при закритій заслінці на повітропроводі (якщо вона є).

Осьові вентилятори при дроселюванні споживають більшу потужність, тому що характеристика Р = / (ф) у них є нисхідною залежністю (див. рис.9). Тому пуск установок з осьовими вентиляторами здійснюють при максимальній подачі.

Як уже відзначалось, встановлення дифузора призводить до зменшення опору повітропроводу і збільшення продуктивності вентилятора відносно розрахункового режиму (див. рис.11, точка В). При цьому збільшується розрахункова потужність для радіальних вентиляторів.

Регулювати тиск чи подачу вентиляторної установки можна вмиканням на один повітропровід двох вентиляторів меншої потужності. Вентилятори можна з'єднувати паралельно і послідовно. Для забезпечення стійкої паралельної роботи двох вентиляторів на робочій ділянці аеродинамічної характеристики повинна бути така ділянка, на якій при збільшенні продуктивності створюваний вентилятором тиск зменшується. Така вентиляційна установка більш надійна з точки зору резервування. При послідовному з'єднанні вентиляторів один із них може регулюватись дроселюванням аж до повного перекривання. Енергетичні показники установки будуть вищі, ніж при дроселюванні одного ізольованого вентилятора. Сумарні характеристики вентиляторів при їх послідовному та паралельному з'єднанні наведені на рис.13.

В умовах сільськогосподарського виробництва найчастіше регулювання параметрів вентилятора здійснюють зміною частоти обертання. Для цього використовують дво- і тришвидкісні двигуни (припливні системи вентиляції) та регулювання частоти обертання спеціальних двигунів зміною напруги на статорі. При використанні багатошвидкісних двигунів частота обертання визначається кількістю пар полюсів:

де р - число пар полюсів; / - частота струму; з – ковзання

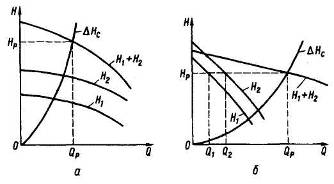

Рис.13. Сумарні характеристики двох вентиляторів:

а - послідовне з'єднання; б - паралельне з'єднання

При зміні частоти обертання п вентилятора продуктивність (?, повний тиск Н, потужність Р та коефіцієнт корисної дії г| змінюються за залежностями:

Залежності (24) справедливі при незмінному діаметрі робочого колеса вентилятора і незмінній густині повітря.

При зміні частоти обертання колеса вентилятора характеристика повітропроводу не змінюється і робоча точка вентилятора переміститься по параболі, що збігається з характеристикою повітропроводу (рис.14). При цьому коефіцієнт корисної дії вентилятора залишається незмінним. Потужність двигуна при зміні частоти обертання змінюється за кубічною залежністю. У двошвидкісних двигунів серії АИ є виконання для привода робочих машин з вентиляторною механічною характеристикою. Характерною ознакою цих двигунів є те, що потужність у них на вищій частоті обертання значно більша за потужність на нижчій частоті обертання. Для двигунів з числом полюсів 4/2, 8/4 діапазон регулювання становить 1: 2. При такому діапазоні регулювання потужність на вищій частоті обертання визначається залежністю

Для двигунів з числом полюсів 8/6 діапазон регулювання дорівнює 1: 1,33. Потужність на вищій частоті обертання визначається так:

Рис.14. Регулювання вентилятора зміною частоти обертання лопаточного колеса

Співвідношення потужностей (25), (26) дотримуються в двошвидкісних двигунах, призначених для привода вентиляторів. Так, двигуни АИР112М4/2УЗ та АИР112М8/6УЗ мають відповідно співвідношення потужностей. Отже, згадані двигуни при зміні частоти обертання працюють практично з повним навантаженням на відміну від двошвидкісних двигунів загального призначення, в яких потужність на вищій частоті обертання більша на ЗО - 50 % за потужність при нижчій частоті обертання. Тому двошвидкісні двигуни загального призначення для привода вентиляторів застосовувати не слід. При нижчій частоті обертання вони будуть працювати з малим навантаженням і, як наслідок, з низькими енергетичними показниками.

Осьові вентилятори серії ВО, що використовуються для витяжної системи вентиляції тваринницьких, птахівницьких та інших виробничих приміщень, мають регулювання подачі повітря. Регулювання подачі вентиляторів здійснюється за рахунок зміни частоти обертання спеціальних двигунів АИРП та 4АПА, якими комплектуються вентилятори. Двигуни АИРП мають номінальні потужності 0,25 і 0,37 кВт, а 4АПА відповідно 0,37; 0,55; 1,1 кВт. Синхронна частота обертання наведених двигунів становить 1000 об/хв, критичне ковзання приблизно 0,5. Витяжна вентиляційна система тваринницьких, птахівницьких та інших виробничих приміщень комплектується осьовими вентиляторами ВО-Ф-5,6А; ВО-Ф-7ДА; ВО-Ф-8,5 відповідно з двигунами 4АПА80-06У2, 4АПА80А6У2, 4АПА90£6У2. Частоту обертання електровентиляторів регулюють, змінюючи напругу на статорній обмотці двигунів. Напругу змінюють ступенями за допомогою автотрансформатора або плавно тиристорним перетворювачем напруги. Згадані двигуни обдуваються вентиляторами, які приводяться ними в рух. Станина двигунів не має оребрення. Літера П в позначенні серії двигуна вказує на те, що він продувається вентилятором серії ВО, насадженим безпосередньо на вал двигуна.

Якщо змінювати напругу на статорній обмотці згаданих двигунів без навантаження (без вентилятора), то кутова швидкість ротора практично змінюватись не буде. Пояснюється це тим, що напруга не входить безпосередньо у вираз по визначенню кутової швидкості [со = юо (1-з)]. При зміні напруги критичне ковзання двигуна залишається практично незмінним (при незмінному значенні Хк) і дорівнює

Зміна напруги призводить до зміни коефіцієнта жорсткості Р механічної характеристики двигуна, який визначається за виразом:

де М - момент двигуна; ю - кутова швидкість.

Момент двигуна залежить від таких параметрів:

де Е2 - електрорушійна сила в обмотці ротора при ковзанні, рівному одиниці.

Підставивши значення Е2 та 8 у вираз (29), одержимо:

Взявши похідну з виразу (30), одержимо коефіцієнт жорсткості механічної характеристики асинхронного двигуна:

Якщо вважати параметри ротора сталими, то коефіцієнт жорсткості механічної характеристики р знижується при зменшенні магнітного потоку в квадратичній залежності. Магнітний потік Ф прямо пропорційно залежить від напруги на статорі двигуна. Отже, зміна напруги на статорі призводить до значного зменшення коефіцієнта жорсткості та перевантажувальної здатності двигуна. При вентиляторній механічній характеристиці робочої машини перевантажувальна здатність залишається достатньою для стабільної роботи електровентилятора.

Перехід на штучні механічні характеристики двигуна супроводжується збільшенням його ковзання, яке при низьких напругах стає більшим за критичне ковзання. При цьому система двигун - вентилятор залишається статично стійкою.

Рис.15. Залежність частоти обертання електровентилятора від напруги на статорі двигуна

Робота двигуна при великих ковзаннях не призводить до появи струмів більше номінального значення, оскільки споживана вентилятором потужність при цьому різко знижується (24). Залежність частоти обертання двигуна при різних значеннях напруги наведено на рис.15. Така система регулювання подачі вентилятора забезпечує плавну зміну частоти обертання в діапазоні 1: 6. Залежність частоти обертання від напруги на статорі двигуна електровентилятора (рис.16) називають регулювальною характеристикою.

У витяжних вентиляційних системах, що працюють без повітропроводів, продуктивність системи регулюють вмиканням певної кількості вентиляторів. За такою схемою працюють дахові вентилятори, тобто радіальні або осьові вентилятори, розміщені на вертикальній осі в короткому патрубку в отворі покрівлі, а також осьові вентилятори серії ВО, що розміщуються в нижній частині поздовжніх стін тваринницьких, птахівницьких або інших виробничих приміщень.

Вибір вентилятора та електропривода до нього

Для вибору типу і розміру вентилятора необхідно знати розрахункові значення обміну повітря та повного тиску, які визначаються залежностями (4), (5), (8) та (21). Вентилятор повинен мати подачу С} та тиск Н у робочій зоні не менше максимального розрахункового обміну повітря і розрахункового значення повного тиску. Для припливної вентиляції в сільському господарстві, як правило, використовують радіальні вентилятори з лопатками, загнутими назад, коефіцієнтом повного тиску \\і = 4 і швидкохідністю пу = 75 (В-Ц4-75). За розрахунковими подачею повітря і тиском, користуючись аеродинамічними характеристиками згаданих вентиляторів, вибирають номер вентилятора, який забезпечує потрібні параметри. Для визначення робочої точки вентиляторної установки розраховують характеристику повітропроводу за виразами (21), (22). Точка перетину цієї характеристики з кривою Я - ^ визначає робочу точку, яка повинна знаходитись у робочій зоні вентилятора, тобто в зоні, де коефіцієнт корисної дії вентилятора не менше 0,9г) тах

При роботі вентилятора завжди виникає шум, який не повинен перевищувати значень, допустимих санітарними нормами для відповідних приміщень. Вибір вентилятора передбачає перевірку його шумової характеристики. У ряді випадків надмірно високий рівень шуму обмежує можливості використання вентилятора з необхідними аеродинамічними характеристиками та потребує спеціальних заходів по зниженню шуму, що ускладнює вентиляційну установку та збільшує її вартісні показники.

Рис.17. Шумова характеристика відцентрового вентилятора Ц4-70-5:

1 - канал нагнітання; 2 - канал всмоктування

При роботі вентилятора мають місце коливні процеси аеродинамічного походження внаслідок виникнення вихрів в міжлопаткових каналах, пульсацій тиску і швидкості від неоднорідності потоку, а також автоколивань при малих швидкостях системи вентилятор - повітропровід. Коливні процеси аеродинамічного походження є джерелом шуму вентилятора. Крім того, при роботі вентиляторної установки має місце механічний шум, який створюється підшипниками вентилятора та його незбалансованістю. Шум електродвигуна та передавача.

При проектуванні вентиляційної установки приймають до уваги фактори, що знижують її шум. Дослідним шляхом встановлено, що радіальні вентилятори з лопатками, загнутими назад, мають рівень звукової потужності на 3 - 8 дБ менше при режимі максимального ККД, ніж вентилятори такого самого габариту з лопатками, загнутими вперед.

Під час налагодження вентиляційної установки перевіряють балансування системи вентилятор - двигун. Незбалансована установка передає вібрації по конструкціях приміщення і цим самим створює додатковий шум вентиляторної установки.

З метою зменшення шуму вентилятор із всмоктувальним і нагнітальним повітропроводами з'єднуються за допомогою гнучких вставок з брезенту.

Як видно з рис.17, зниження частоти обертання робочого колеса вентилятора дає можливість знизити шум.

Якщо перераховані заходи не дають можливості довести рівень шуму до норми, використовують спеціальні облицювальні шумопоглинальні матеріали та підкладки під вентиляторну установку.

Відомо, що електропривід включає перетворювальний пристрій, двигун, передавальний пристрій та апаратуру захисту і керування. Перетворювальним пристроєм для електропривода вентилятора може бути випрямляч змінної напруги в постійну, автотрансформатор, тиристорний регулятор напруги змінного струму, регулятор частоти. У припливних вентиляційних установках сільськогосподарського призначення, як правило, використовують електропривід змінного струму без перетворювального пристрою, тобто двигун вмикається безпосередньо в мережу. При необхідності плавного регулювання подачі припливного вентилятора необхідно передбачати перетворювальний пристрій, прийнявши регульований електропривід постійного або змінного струму. Електропривід витяжних систем вентиляції, як правило, має перетворювальний пристрій, автотрансформатор або тиристорний регулятор напруги, які відповідно забезпечують ступінчасте і плавне регулювання подачі осьових вентиляторів.

Припливний вентилятор у більшості випадків розміщується у вентиляційній камері виробничого приміщення, де оточуюче середовище не містить шкідливих домішок. Тому електричні двигуни приймають загального використання (АИР. УЗ), що мають ступінь захисту /Р44, конструктивне виконання за способом монтажу /М1081.

Електровентилятори витяжної системи вентиляції встановлюють у виїмках стін виробничого приміщення. Здебільшого це приміщення для утримання худоби та птиці, що відносяться до особливо сирих, з хімічно активним середовищем. Привід осьових вентиляторів витяжної системи здійснюється спеціальними електродвигунами 4АПА80, 4АПА90 та АИРП80, які стійкі проти вологи, хімічних речовин та впливу низьких температур. Ступінь захисту згаданих двигунів 7Р55, конструктивне виконання за способом монтажу - /М9241.

Якщо технологічний процес допускає ступінчасте регулювання подачі припливного вентилятора, то в цьому випадку електропривід проектується без перетворювального пристрою, а необхідну подачу забезпечують багатошвидкісним двигуном. Коли подачу припливної вентиляції не потрібно регулювати, приймають одношвидкісний нерегульований двигун.

При виборі електричних модифікацій двигунів для при-вода вентиляторів враховують привідні характеристики вентилятора. Вентилятор має початковий статичний момент 10 - 15 % від номінального статичного моменту. Отже, з точки зору пускового моменту, електродвигун повинен бути загального використання. У витяжних системах вентиляції, з метою плавного регулювання подачі вентилятора, використовують електричні двигуни з підвищеним ковзанням.

Вентилятор краще всього з'єднувати з двигуном безпосереднім насаджуванням його на вал двигуна. Таке з'єднання використовують для осьових вентиляторів серії ВО та радіальних вентиляторів з номерами до 6,3. Еластичні муфти, як передавальні пристрої, використовувати небажано з причини можливої неспіввісності установки при монтажі. Неспіввіс-ність призводить до значних вібрацій, додаткових навантажень на підшипники двигуна і передчасний вихід їх з ладу. Як передавальний пристрій у приводі вентилятора використовують клинопасову передачу.

При виборі електродвигуна для привода вентилятора за потужністю використовують навантажувальну діаграму вентилятора, яка випливає з балансу потужності системи двигун - вентилятор:

де Рд - потрібна потужність двигуна, Вт;

Рсв - статична потужність вентилятора, Вт; / - зведений момент інерції системи, кг м;

ю - поточні значення кутової швидкості,

Вентилятор працює в режимі 51 і тому можна розглядати навантажувальну діаграму для усталеного режиму. При цьому ліва частина виразу (32) буде дорівнювати нулю.

Статична потужність вентилятора визначається залежністю

де Н - відповідно подача і повний тиск вентилятора, що визначаються точкою перетину характеристики вентилятора Н - Я і характеристики повітропроводу; г|в - коефіцієнт корисної дії вентилятора, який враховує гідравлічні втрати потужності в робочому колесі і на перетікання повітря через зазори всередині вентилятора.

Якщо в залежність (33) підставити нульове значення подачі, то статична потужність вентилятора також буде дорівнювати нулю. Насправді, при закритому повітропроводі, коли подача дорівнює нулю, вентилятор споживає потужність, зумовлену тертям робочого колеса об повітря. Це так звана нульова потужність, яку аналітично визначити досить складно. Отже, вираз (33) не можна вважати в повній мірі аналітичним.

Номінальна потужність двигуна Рнд визначається співвідношенням

де г) п - коефіцієнт корисної дії передачі; к - коефіцієнт запасу потужності, який враховує неточності при розрахунках повного тиску вентилятора, характеристики повітропроводу та інші непередбачені відхилення при проектуванні вентиляційної установки. Введення коефіцієнта запасу к у залежність (34) виключає необхідність приймати запаси по параметрах подачі і тиску вентилятора.

Величина коефіцієнта запасу для радіальних вентиляторів з лопатками, загнутими назад (В-Ц4-75), та для осьових вентиляторів має такі значення:

Рев, КВТ	До 0,5	0,6 - 1	1,1 - 2	2,1 - 3	3,1 і більше
Коефіцієнт запасу к для вентиляторів: відцентрових осьових	1,51,2	1,31,15	1,21,1	1,151,05	1,11,05

При виборі електричного двигуна за частотою обертання необхідно враховувати, що радіальні вентилятори допускають збільшення частоти обертання відносно номінального значення на 10 %.

Електродвигуни вентиляторів працюють в усталеному режимі при незмінному навантаженні. Захисні апарати вентиляційної установки відповідно до Правил устрою електроустановок (ПУЕ) повинні забезпечувати захист від струмів три - та однофазного короткого замикання. Цю функцію у більшості випадків виконують електромагнітні розчіплювачі автоматичних вимикачів. Якщо розрахунки показують, що струм однофазного короткого замикання не вимикається електромагнітним розчіплювачем, то необхідно приймати автоматичний вимикач з комбінованим розчіплювачем. При цьому автоматичний вимикач вимкне пошкоджену електроустановку за умов, що струм однофазного замикання перебільшує номінальний струм розчіплювачів вимикача не менше, ніж у 3 рази.

2. Комплекти обладнання для автоматичного керування вентиляційними установками

Для забезпечення потрібного повітрообміну та створення необхідного мікроклімату в тваринницьких і птахівницьких приміщеннях застосовують різноманітні комплекти вентиляційного обладнання, які за призначенням поділяють на три групи: припливні, витяжні та комбіновані. Найбільшого розповсюдження набули витяжні системи вентиляції, які видаляють відпрацьоване повітря з приміщення разом із шкідливими домішками (аміак, сірководень, вуглекислий газ, надлишкова волога).
