Дипломная работа: Подбор оптимального режима скважин, эксплуатируемых установками электроцентробежных насосов

С дебитом жидкости более 80 т/сут работают 51 скважина (13,6%), из них 23 скважины (45,0%) работают с обводненностью ниже 30%, и только 9 скважин имеют обводненность выше 80%.

Из распределения действующего фонда скважин по дебитам нефти (рис. 3.3.) видно, что 12,2% действующего фонда (60 скважин) являются малодебитными (дебит нефти < 5 т/сут), 30,4% (114 скважины) работает с дебитом нефти от 5 до 20 т/сут и 53,4% (200 скважин) имеют дебит более 20 т/сут.

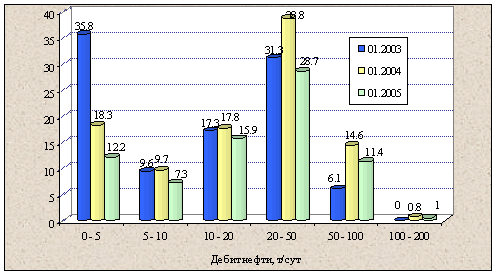

Рис. 3.3. Распределение действующего фонда скважин Хохряковского месторождения по дебитам нефти за 2003–2004 гг.

Распределение действующего фонда скважин месторождения по обводненности (рис. 3.4.) показало, что 45.7% действующего фонда (171 скважин) работают с долей воды в продукции менее 30%, 145 скважин (38,7%) относятся к группе скважин с обводненностью от 30 до 80% и 58 скважин (15,6%) обводнены более чем на 80%.

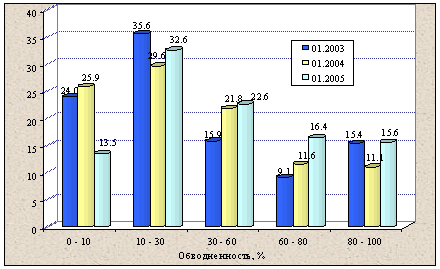

Рис. 3.4. Распределение действующего фонда скважин Хохряковского месторождения по обводненности за 2003–2004 гг.

Таким образом, из распределения действующего нефтяного фонда по основным показателям работы можно сделать следующие выводы:

– по месторождению за период 2003 года наблюдается незначительный рост действующего фонда скважин;

– наблюдается рост обводненного фонда на фоне снижения высокодебитного фонда скважин.



4. Техническая часть



4.1 Установки погруженных центробежных электронасосов

Установки погружных центробежных насосов в модульном исполнении УЭЦНМ и УЭЦНМК предназначены для откачки из нефтяных скважин, в том числе и наклонных, пластовой жидкости, содержащей нефть, воду, газ, механические примеси.

Установки имеют два исполнения – обычное и коррозионно-стойкое. Пример условного обозначения установки при заказе: УЭЦНМ5–125–1200 ВК02 ТУ 26–06–1486 – 87, при переписке и в технической документации указывается: УЭЦНМ5–125–1200 ТУ 26–06–1486 – 87, где У – установка; Э – привод от погружного двигателя; Ц – центробежный; Н – насос; М – модульный; 5 – группа насоса; 125 – подача, м3/сут: 1200 – напор, м; ВК – вариант комплектации; 02 – порядковый номер варианта комплектации по ТУ.

Для установок коррозионно-стойкого исполнения перед обозначением группы насоса добавляется буква «К».

Показатели технической и энергетической эффективности приведены в табл. 4.1. Номинальные значения к.п.д. установки соответствуют работе на воде.



Таблица 4.1. Показатели технической и энергетической эффективности

Установки	Номи-нальная подача, м3/сут	Номи-наль-ный напор, м	Мощ-ность, кВт	К. п. д., %	K. п. д. насоса, %	Макси-мальная плотность водонефтя-ной смеси, кг/м3	Рабочая часть характеристики
							подача, м3/сут	напор, м
УЭЦНМ5–50–1300	50	1360	23	33,5	43	1400	25 – 70	1400–1005
УЭЦНМК5–50–1300		1360	23	33,5		1400		1400–1005
УЭЦНМ5–50–1700		1725	28,8	34		1340		1780–1275
УЭЦНМК5–50–1700		1725	28,8	34		1340		1780–1275
УЭЦНМ5–80–1200	80	1235	26,7	42	51,5	1400	60 – 115	1290 – 675
УЭЦНМК5–80–1200		1235	26,7	42		1400		1290 – 675
УЭЦНМ5–80–1400		1425	30,4	42,5		1400		1490–1155
УЭЦНМК5–80–1400		1425	30,4	42,5		1400		1490–1155
УЭЦНМ5–80–1550		1575	33,1	42,5		1400		1640 – 855
УЭЦНМК5–80–1550		1575	33,1	42,5		1400		1640 – 855
УЭЦНМ5–80–1800		1800	38,4	42,5		1360		1880 – 980
УЭЦНМК5–80–1800		1800	38,4	42,5		1360		1880 – 980
УЭЦНМ5–125–1000	125	1025	29,1	50	58,5	1240	105 – 165	1135 – 455
УЭЦН MK5–125–1000		1025	29,1	50		1240		1135 – 455
УЭЦНМ5–125–1200		1175	34,7	48		1400		1305 – 525
УЭЦН MK5–125–1200		1175	34,7	48		1400		1305 – 525
1	2	3	4	5	6	7	8	9
УЭЦН MK5–125–1300		1290	38,1	48		1390		1440 – 575
УЭЦН M5–125–1800		1770	51,7	48,5		1400		1960 – 785
УЭЦНMK5–125–1800		1770	51,7	48,5		1400		1960 – 785
УЭЦНМ5–200–800	200	810	46	40	50	1180	150 – 265	970 – 455
УЭЦНМ5–200–1000		1010	54,5	42		1320		1205 – 565
УЭЦНМ5–200–1400		1410	76,2	42		1350		1670 – 785
УЭЦНМ5А-160–1450	160	1440	51,3	51	61	1400	125 – 205	1535 – 805
УЭЦНМК5А-160–1450		1440	51,3	51		1400		1535 – 905
УЭЦНM5A-160–1600		1580	56,2	51		1300		1760–1040
УЭЦНМК5А-160–1600		1580	56,2	51		1300		1760–1040
УЭЦНМ5А-160–1750		1750	62,3	51		1300		1905–1125
УЭЦНMK5A-160–1750		1750	62,3	51		1400		1905–1125
УЭЦНM5A-250–1000	250	1000	55,1	51,5	61,5	1320	195 – 340	1140 – 600
УЭЦНMK5A-250–1000		1000	55,1	51,5		1320		1140 – 600
УЭЦНМ5А-250–1100		1090	60,1	51,5		1210		1240 – 650
УЭЦНМК5А-250–1100		1090	60,1	51,5		1210		1240 – 650
УЭЦНM5A-250–1400		1385	76,3	51,5		1360		1575 – 825
УЭЦНMK5A-250–1400		1385	76,3	51,5		1360		1575 – 825
УЭЦНМ5А-250–1700		1685	92,8	51,5		1120		1920–1010
УЭЦНМК5А-250–1700		1685	92,8	51,5		1120		1920–1010
